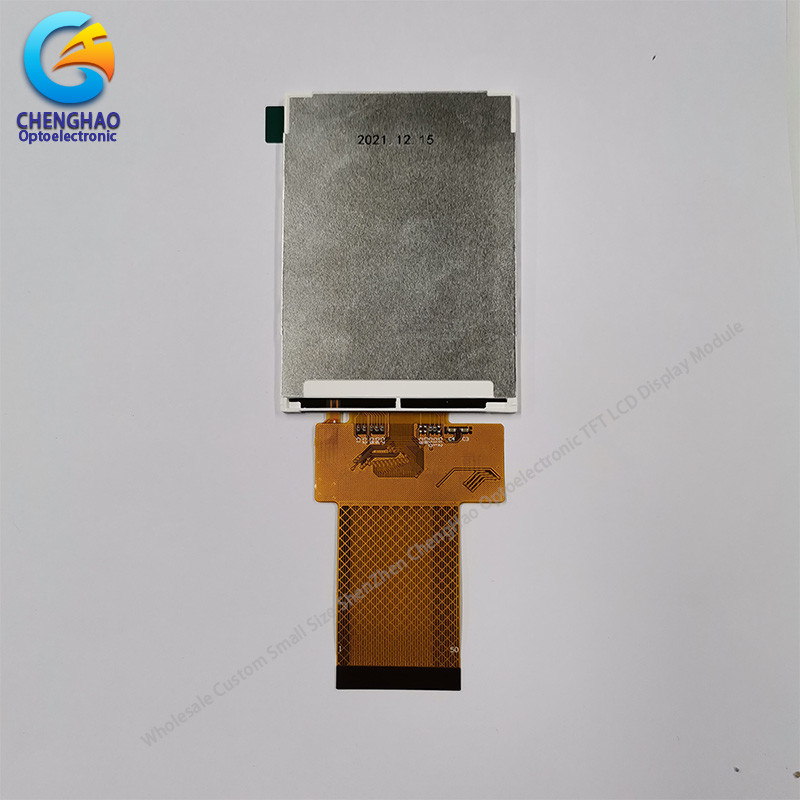

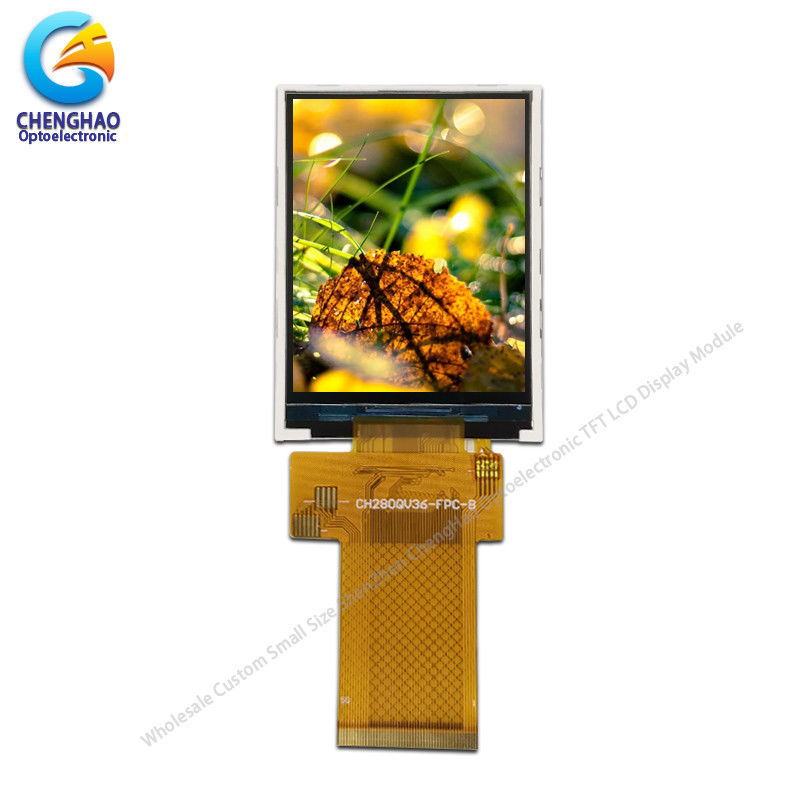

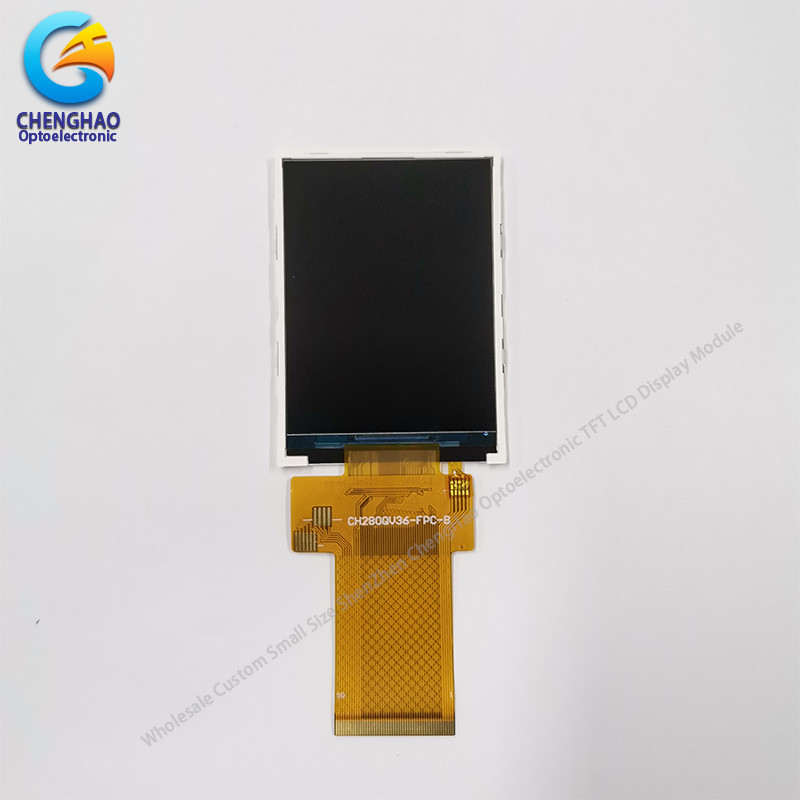

2Màn hình hiển thị IPS.8 " 50 Pin 4 Line 8 Bit SPI LCD Module With ILI9341 Driver IC

Mô tả sản phẩm

2.8 " Ips Hiển thị màn hình rộng Temp 50 Pin 4 Line 8 Bit SPI Lcd Module With ILI9341 Driver IC

1. Thông số kỹ thuật của màn hình LCD công nghiệp

2Mô tả màn hình LCD công nghiệp
* (TFT) màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
* Mô-đun màn hình LCD này có diện tích hiển thị tích cực đo ngang 2,8 inch (màn hình chân dung) với độ phân giải 240 * 320 Dot.làm cho độ sáng đèn nền đạt 300 nitsCác trình điều khiển được sử dụng cho dự án này là ILI9341 và có thể hiển thị màu sắc 262K / 65K bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Các giao diện sau được hỗ trợ:
(1) SPI
(2) Giao diện hệ thống dòng 8080
(3) Giao diện SPI + RGB
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3. Kế hoạch của bảng LCD công nghiệp

Ghi chú:
(1) Loại màn hình: 2.8 "TFT
(2) Hướng nhìn: Tất cả các hướng nhìn
(3) LCD Drive IC: ILI9341V
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS




4. Chi tiết nhanh về màn hình LCD công nghiệp


* Tên LCD: 2.8 " Ips Hiển thị màn hình rộng Temp 50 Pin 4 Line 8 Bit SPI Lcd Module With ILI9341 Driver IC
* Số phần: CH280QV36A
* Kích thước: 2,8 inch
* Với hoặc không có bảng điều khiển cảm ứng: Không
* Hỗ trợ kiểu chạm: CTP hoặc RTP
* Loại màn hình: 2.8 "Tft
* Mảng bộ lọc màu: RGB sọc dọc
* Màu hiển thị: 65K / 262K (không cần thiết)
* Độ phân giải: 240*320 điểm
* Hướng nhìn: Tất cả các hướng nhìn
* IC điều khiển: ILI9341
* Chế độ hiển thị: IPS / Transmission / Normal Black
* Kích thước tổng thể: 50,0 × 69,2 × 2,35 mm
* Vùng hoạt động: 43,2 × 57,6 mm
* Độ sáng: 300 Nit
* Độ tương phản: 800:1
* Loại giao diện:
Giao diện SPI
Giao diện hệ thống dòng 8080
Giao diện RGB
* Pin NO.: 50 pin
* Pitch pin: 0,18 × 0,18 mm
* Loại kết nối: Connector
* Loại đèn nền: 4 đèn LED trắng song song
* Thời gian hoạt động của đèn LED: 20000h
* Trọng lượng: TBD g
* Nhiệt độ hoạt động: -20 ~ + 70 °C
* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng của LCD công nghiệp

* Sản phẩm được sử dụng rộng rãi trong truyền thông chung, thiết bị gia dụng, kiểm soát công nghiệp, y tế
thiết bị, máy POS, thiết bị, định vị GPS, khung ảnh kỹ thuật số, netbook, tài chính
điện tử, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục,
thể thao và giải trí và các lĩnh vực khác.
* ODM / OEM chấp nhận được Các chế độ hiển thị LCD khác nhau với màu sắc và nhiệt độ khác nhau






6Các điều khoản chung

Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.
Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.
Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.
Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.
Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.
Q6: Bạn chấp nhận các điều khoản thanh toán nào?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
