50 Pin Thin Film Transistor Display 3 dòng 9bit SPI Multi Interface Mô-đun LCD nhỏ

Mô tả sản phẩm

50 Pin Thin Film Transistor Display 3 dòng 9bit SPI Multi Interface Mô-đun LCD nhỏ

1. Thông số kỹ thuật của màn hình Tft màu

2. Mô tả màn hình Tft màu

* (TFT) màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
* Mô-đun hiển thị LCD Tft này có khu vực hiển thị chân dung 2,8 inch và áp dụng chế độ hiển thị IPS / Transmission / Normal Black, làm cho mô-đun hiển thị LCD TFT có góc nhìn đầy đủ 80/80/80/80.ILI9341 gắn trên kính Được sử dụng làm IC điều khiển của mô-đun, mô-đun LCD TFT có thể hiển thị màu sắc 262K / 65K bằng cách nhập tín hiệu RGB vào IC trình điều khiển.làm cho ánh sáng mặt sau của mô-đun độ sáng đạt 300 cd / m2.
* Các giao diện sau được hỗ trợ:
(1) SPI
(2) Giao diện hệ thống dòng 8080
(3) Giao diện SPI + RGB
* Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi ánh sáng hậu và định nghĩa giao diện, vv
* Tuân thủ RoHS & Không có Halogen.

3. Kịch bản của màn hình SPI LCD

Ghi chú:
(1) Loại màn hình: 2.8 Inc TFT
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ILI9341
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về màn hình TFT

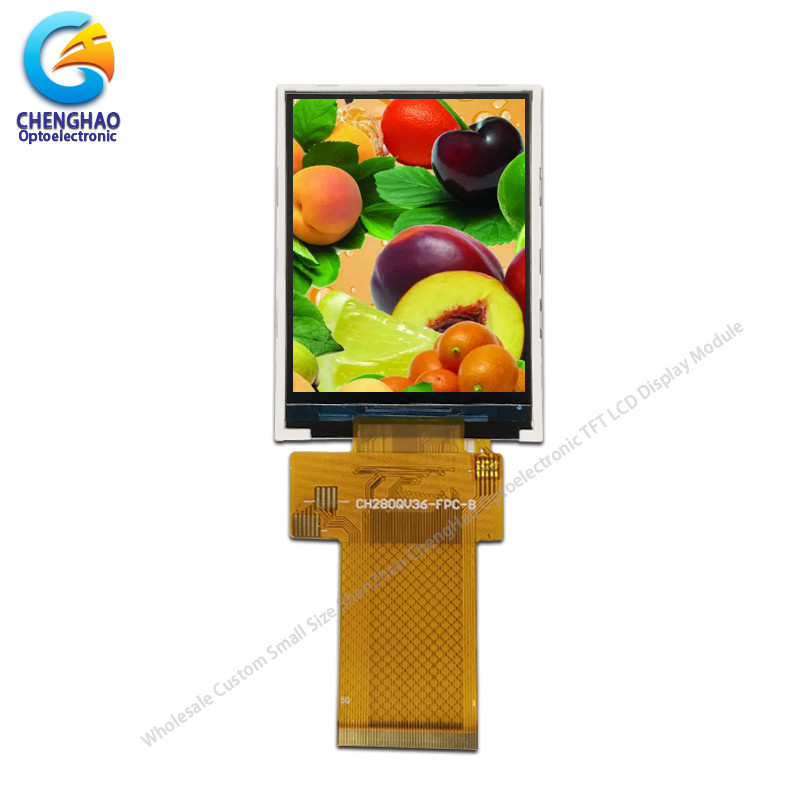

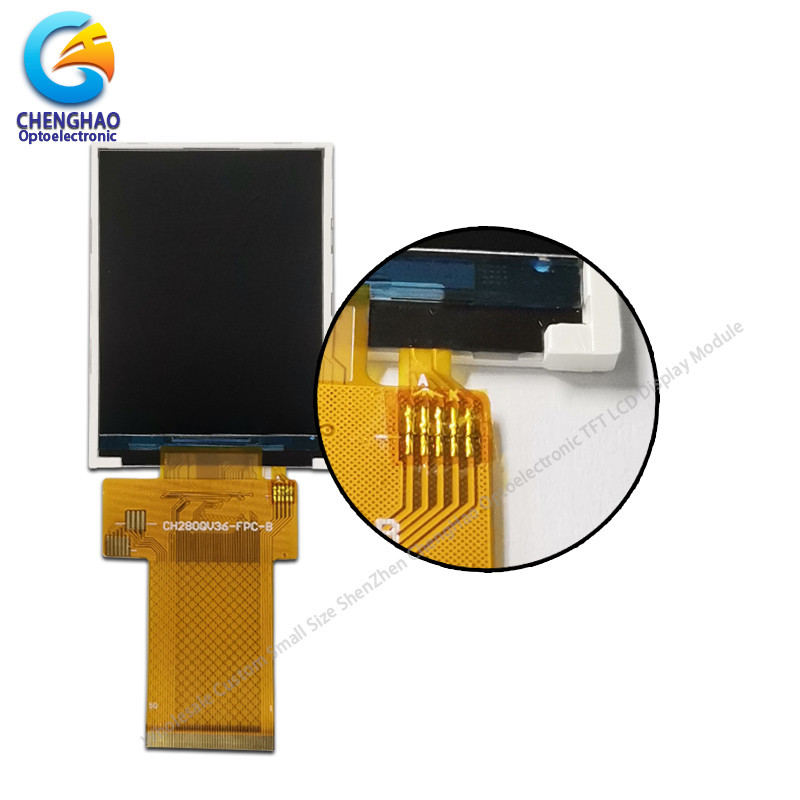

* Tên LCD: 50 Pin Thin Film Transistor Display 3 dòng 9bit SPI Multi Interface Small Lcd Module
* MODEL NO: CH280QV36A
* Kích thước: 2,8 inch

* Với hoặc không có bảng điều khiển cảm ứng: Không
* Hỗ trợ kiểu chạm: CTP hoặc RTP
* Loại màn hình: 2.8 " / Tft

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc: 65K / 262K (tùy chọn)
* Độ phân giải: 240*320 điểm
* Hướng nhìn: Tất cả các hướng nhìn
* IC điều khiển: ILI9341
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Chiều độ phác thảo:50.0×69.2×2.35 mm
* Khu vực hiển thị:43.2×57.6 mm
* Độ sáng: 300 Nit
* Độ tương phản: 800:1
* Loại giao diện:

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng màn hình TFT SPI

Thiết bị viễn thông:Điện thoại, điện thoại liên lạc, đồng hồ, máy tính bảng, đài phát thanh, vv
Sản phẩm tiêu dùng:Máy ảnh, máy phát DVD, đồ chơi, điện thoại di động, game player, vv
Thiết bị kỹ thuật:Máy điều khiển thang máy, Máy công nghiệp, vv
Tự động hóa văn phòngMáy in, máy quét, máy tham dự, máy fax, vv
Máy gia dụng:Hiển thị điều hòa không khí, tủ lạnh, bếp điện, chuông cửa video, vv
Xe ô tô:GPS, video player, speedometer, phát thanh, vv
Sản phẩm CNTT:Máy ảnh, máy quay kỹ thuật số cầm tay, máy chiếu, truyền hình, máy tính bảng, vv
Thiết bị y tế:Máy siêu âm, thiết bị trị liệu, máy đo huyết áp, vv

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.

5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

6Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn. Các công ty vận chuyển có thể cung cấp cho chúng tôi giảm giá tốt.

7Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.

8. Khách hàng hài lòng là quan trọng nhất đối với chúng tôi. Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi. Xin vui lòng liên hệ với chúng tôi qua Email. Nó sẽ được trả lời trong vòng 24 giờ.
