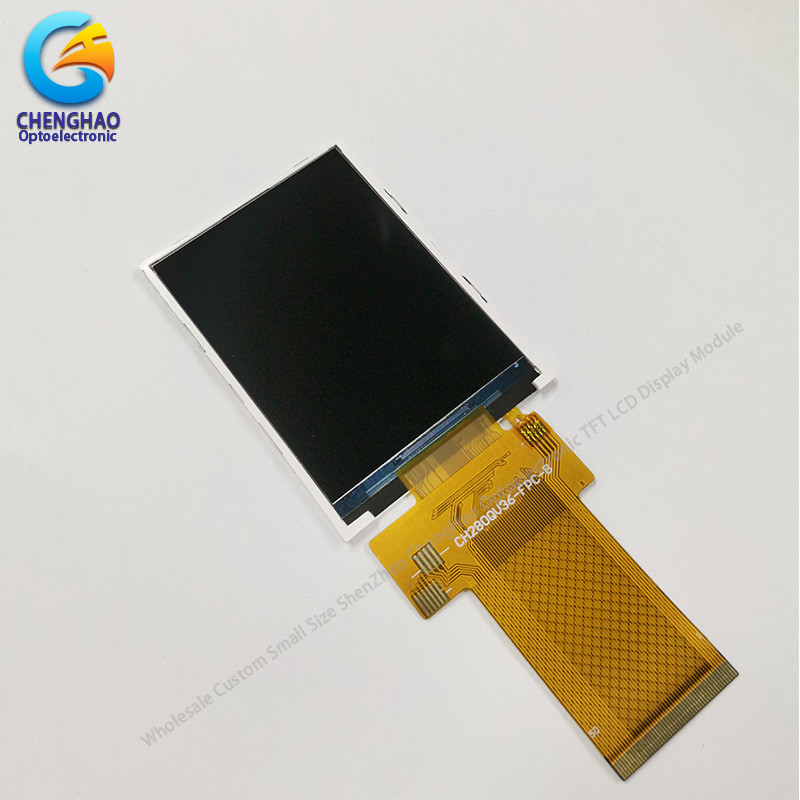

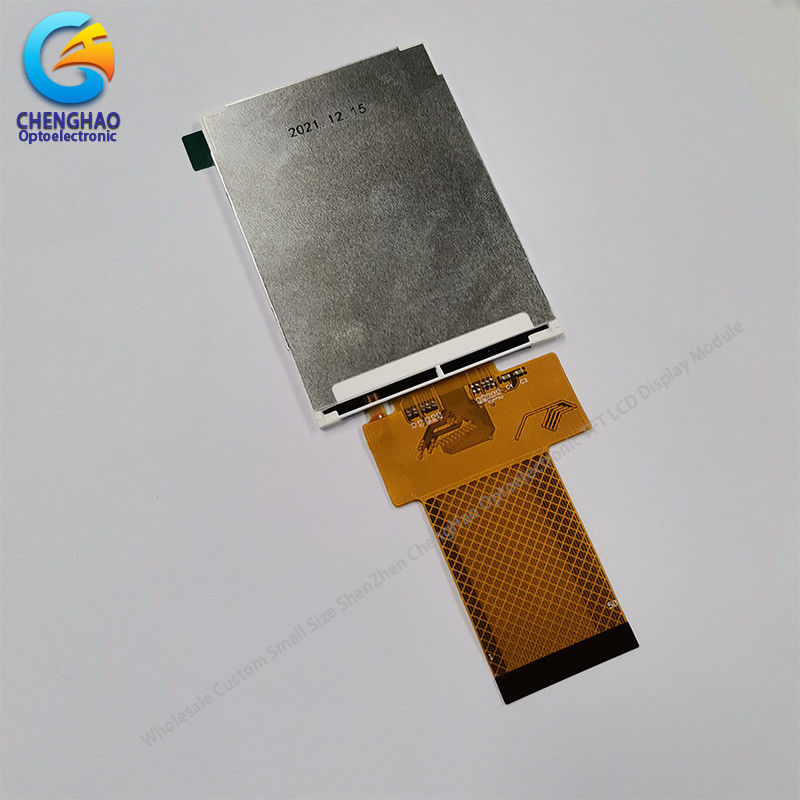

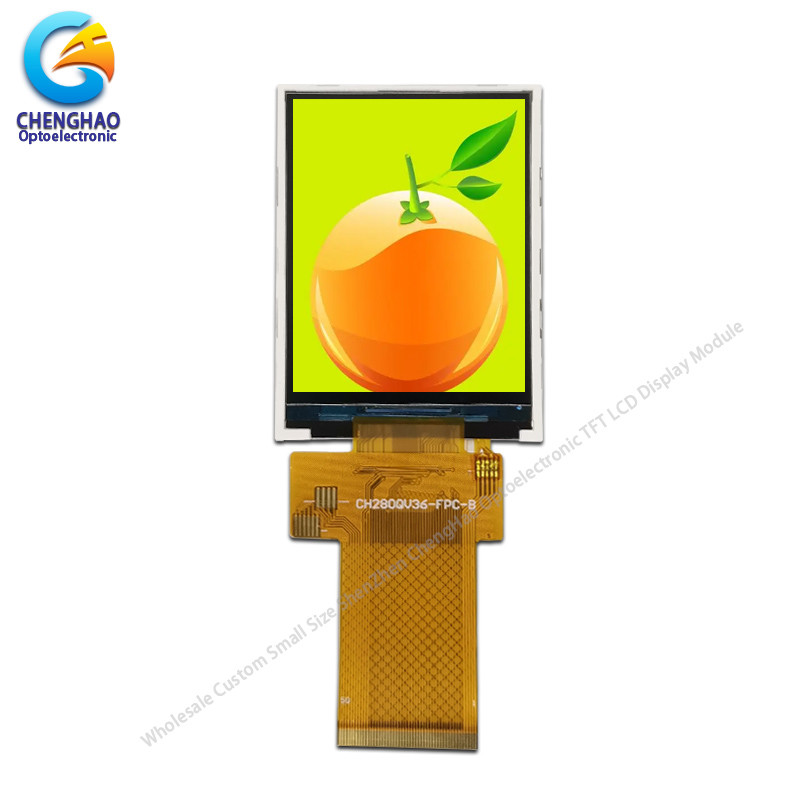

Tất cả các hướng xem Màn hình LCD tùy chỉnh 240X320 Độ phân giải 2.8 inch Màn hình TFT

Mô tả sản phẩm

Tất cả các hướng xem màn hình LCD tùy chỉnh 2.8 Inch 240 * 320 độ phân giải màn hình LCD màu

1. Thông số kỹ thuật của màn hình 2.8 inch TFT

2. Mô tả màn hình LCD 2,8 inch

* (TFT) màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
* Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,8 inch (hình chân dung) với độ phân giải 240 ((RGB) * 320.G.B đầu vào tín hiệu. Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Các giao diện sau đây được hỗ trợ:
(1) 4-line_8bit / 3-line_9bit SPI
(2) 8-/ 9-/16-/18-bit 8080-series hệ thống giao diện
(3) SPI + giao diện RGB 6-/16-/18 bit
* Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi ánh sáng hậu và định nghĩa giao diện, vv
* Tuân thủ RoHS & Không có Halogen.

3. Hình vẽ màn hình LCD

Ghi chú:
(1) Loại màn hình: 2.8 "TFT
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ILI9341
(4) Chế độ phân cực: IPS / Transmission / Normal Blcak
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về bảng hiển thị LCD

* Tên LCD: Tất cả các hướng xem màn hình LCD tùy chỉnh 2.8 Inch 240 * 320 độ phân giải màn hình LCD màu
* Số phần: CH280QV36A
* Kích thước: 2,8 inch

* Với hoặc không có bảng điều khiển cảm ứng: Không
* Hỗ trợ Touch type: Capacitive touch panel hoặc Resistive touch panel
* Loại màn hình: 2.8 "Tft

*Mảng bộ lọc màu: RGB sọc dọc
* Màu sắc hiển thị: 65K / 262K
* Độ phân giải (pixel): 240 ((RGB) * 320
* Hướng nhìn: 80/80/80/80
* IC điều khiển: ILI9341V
* Chế độ hiển thị:IPS / Transmission / Thông thường màu đen
* Kích thước tổng thể:50.0(W)×69.2 ((H)×2.35 ((T) mm
* Khu vực hoạt động:43.2 ((W)×57.6 ((H) mm
* Độ sáng: 300 cd/m2
* Độ tương phản: 800:1
* Loại giao diện:

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

5Ứng dụng của LCD công nghiệp

Các sản phẩm được sử dụng rộng rãi trong thông tin liên lạc chung, thiết bị gia dụng, kiểm soát công nghiệp, thiết bị y tế, máy POS,các thiết bị, máy đo, định vị GPS, khung ảnh kỹ thuật số, netbook,điện tử tài chính, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục, thể thao và giải trí, vv.Máy kiểm soát truy cập, máy lưu trữ, walkie-talkie, chuông cửa video, máy học, máy đọc điểm, định vị GPS, v.v.

6. Đảm bảo chất lượng sản phẩm

(1) Nhà cung cấp nguyên liệu thô chất lượng cao:
bảo đảm sau bán hàng và nhà cung cấp ổn định lâu dài, bảng LCD và Driver IC được làm bằng nguyên liệu A-được quy định.
(2) Các vật liệu khác:
Chúng tôi cũng sử dụng nguyên liệu nguyên liệu mới A-được điều chỉnh
(3) Kiểm soát chất lượng nghiêm ngặt:
Thông qua tỷ lệ lên đến 98,5%, tỷ lệ lỗi khách hàng trực tuyến thấp đến 0,3%.
Kiểm tra được thực hiện trong FOG==> LCM==> LCM + RTP / CTP==> kiểm tra trực tuyến sản xuất ==> Kiểm tra Q.C==> thử nghiệm lão hóa 4 giờ với tải trong phòng đặc biệt 60 °C (tùy chọn) ==> OQC.
Một sản phẩm phải vượt qua 5 thử nghiệm trước khi vận chuyển: kiểm tra đến, kiểm tra trực tuyến 100%, kiểm tra QC tại chỗ, kiểm tra lão hóa và kiểm tra OQC, v.v.
