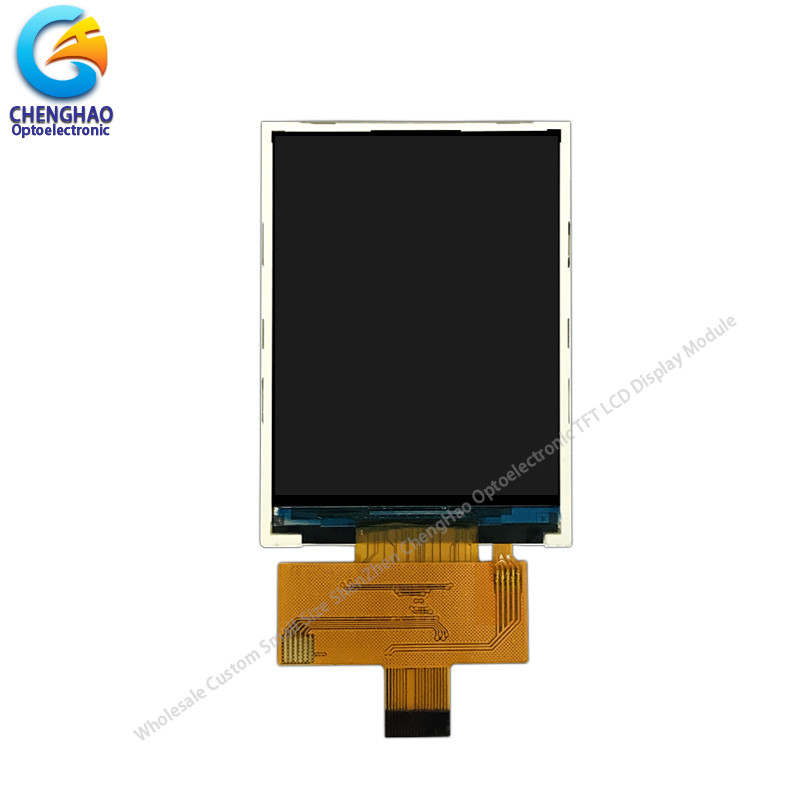

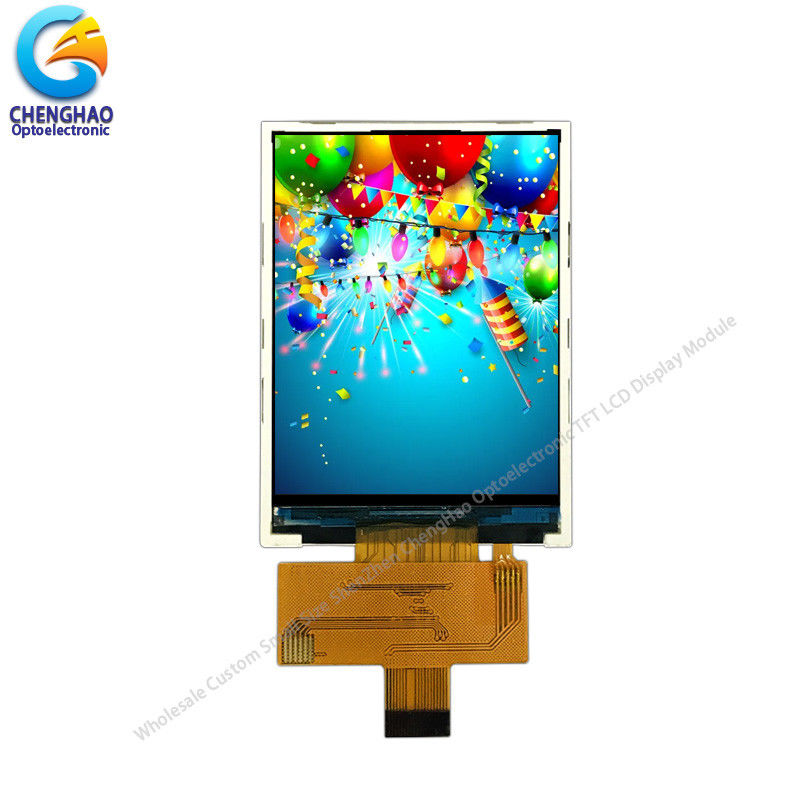

2.8 inch IPS màn hình LCD 240x320 Tft Color LCD màn hình mô-đun với JD9852

Mô tả sản phẩm

2.8 inch IPS màn hình LCD 240x320 Tft Color LCD màn hình mô-đun với JD9852

1. Thông số kỹ thuật của màn hình Tft nhỏ

2. Mô tả của Tft Color Monitor

Mô hình màn hình ChengHao CH280QV33A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,8 inch (hình chân dung) với độ phân giải 240 ((RGB) * 320 Dot.JD9852 được sử dụng như là một IC điều khiển cho CH280QV33A và được gắn trên kính của TFT LCD Module. Mô-đun LCD này vượt qua MIPI Giao diện đầu vào tín hiệu RGB để hiển thị màu 262K / 65K, và sử dụng 4 đèn LED màu trắng để làm cho độ sáng đèn nền lên đến 300 nits.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3- Sơ đồ màn hình LCD

Ghi chú:
(1) Loại màn hình: 2.8 "TFT
(2) Hướng nhìn: 70/70/70/70
(3) LCD Drive IC: JD9852
(4) Chế độ phân cực: IPS / Transmission / Normal Black
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về TFT LCD Module

* Tên LCD: 2.8 Inch IPS LCD Display 240x320 Tft Color LCD Display Module With JD9852

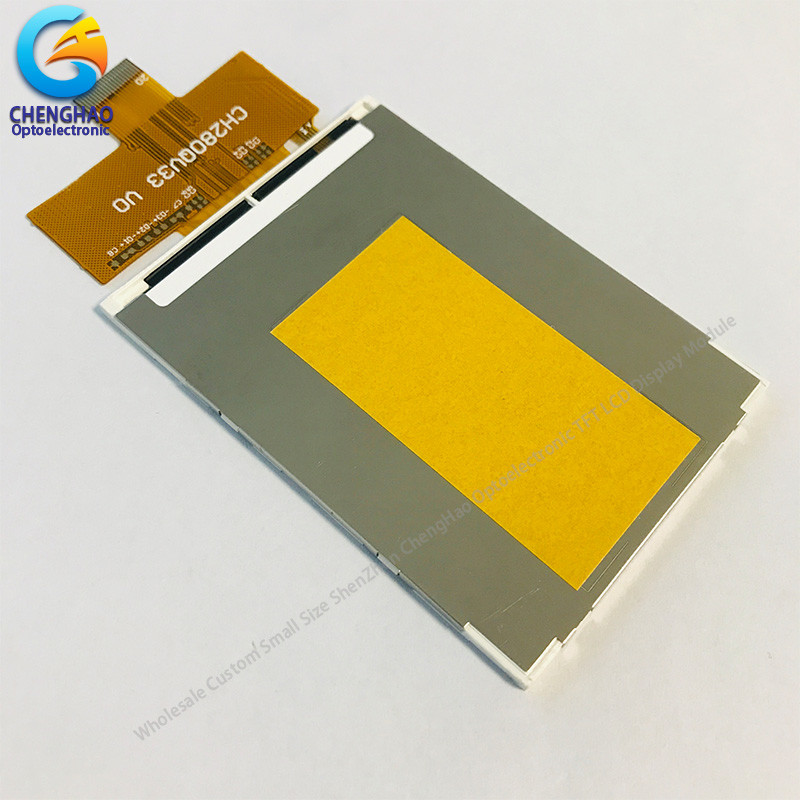

* Số phần: CH280QV33A
* Kích thước: 2,8 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: TFT
* Màu sắc hiển thị: 65K / 262K
* Độ phân giải (pixel): 240 ((RGB) * 320
* Hướng nhìn: 70/70/70/70
* IC điều khiển: JD9852
* Chế độ hiển thị: IPS / Transmissive / Thông thường đen
* Kích thước tổng thể: 50,0 ((W) * 69,2 ((H) * 2,35 ((T) mm
* Vùng hoạt động: 43.2 ((W) * 57.6 ((H) mm
* Độ sáng: 300 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: MIPI
* Pin NO.: 20 pin
* Độ cao của chân: 0,35 mm
* Loại kết nối: Connector
* Loại đèn nền: 4 đèn LED song song
Nếu = 60mA, Vf = 3.0 ~ 3.3V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng màn hình LCD

Các sản phẩm được sử dụng rộng rãi trong thông tin liên lạc chung, thiết bị gia dụng, kiểm soát công nghiệp, thiết bị y tế, máy POS,các thiết bị, máy đo, định vị GPS, khung ảnh kỹ thuật số, netbook,điện tử tài chính, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục, thể thao và giải trí, vv.Máy kiểm soát truy cập, máy lưu trữ, walkie-talkie, chuông cửa video, máy học, máy đọc điểm, định vị GPS, v.v.

6Ưu điểm của chúng ta

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
