240X320 Color LCD Display Module 20 Pin MIPI Interface 2.8" Màn hình LCD TFT

Mô tả sản phẩm

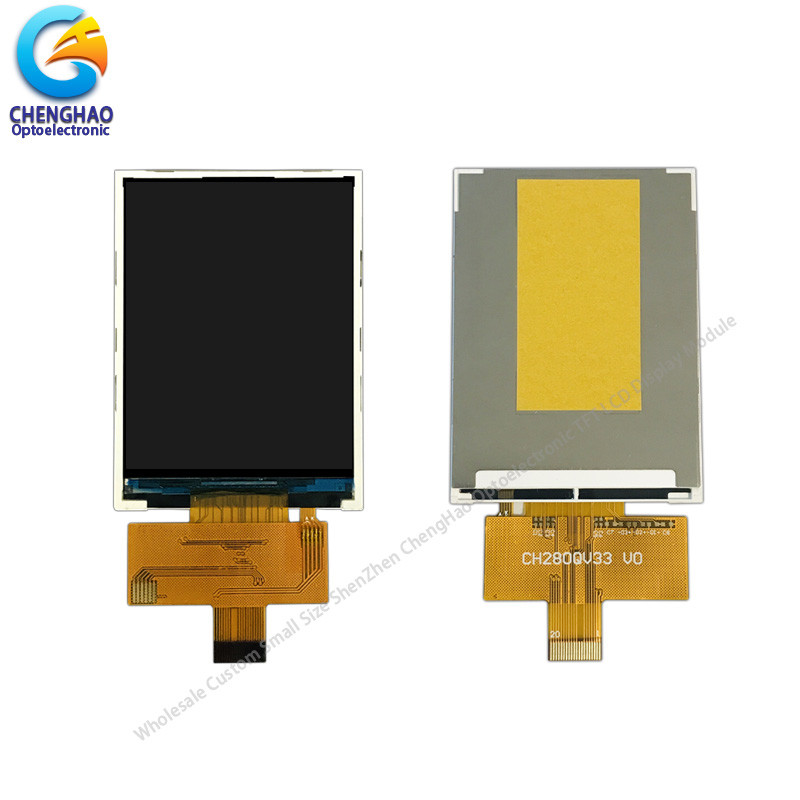

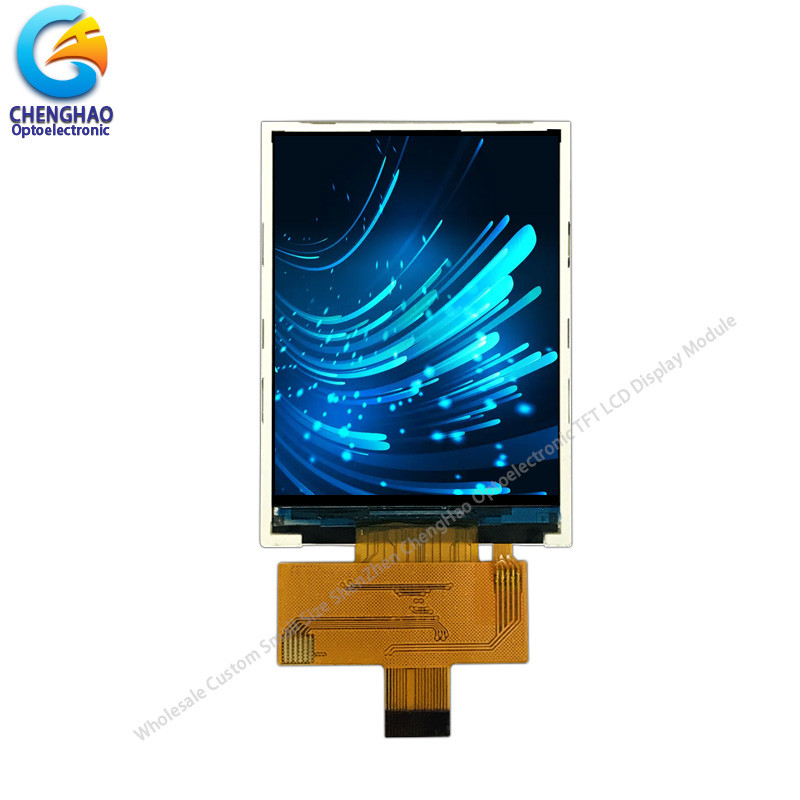

240*320 Color LCD Display Module 20 Pin MIPI Interface 2.8" Tft

1. Thông số kỹ thuật của Color LCD Module

2Mô tả mô-đun màn hình LCD nhỏ

Mô hình màn hình ChengHao CH280QV33A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.

TFT LCD này có diện tích hiển thị tích cực đo ngang 2,8 inch (hình chân dung) với độ phân giải 240 ((RGB) * 320 Dot.Điều đó làm cho nó đi kèm với 70/70/70 /70 tất cả các hướng xem .IC trình điều khiển được sử dụng cho dự án này là JD9852 và có thể hiển thị màu 262K / 65K (tùy chọn) bằng đầu vào tín hiệu RGB.IC trình điều khiển được gắn trên kính và kết nối liên kết thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện MIPI.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Sơ đồ của LCD Graphic Module

Ghi chú:
(1) Loại màn hình: 2.8" Tft
(2) Định hướng xem: Tất cả
(3) LCD Drive IC: JD9852
(4) Chế độ phân cực: IPS / Transmission / Normal Black
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh về màn hình LCD

* Tên LCD: 240 * 320 Color LCD Display Module 20 Pin MIPI Interface 2.8 " Tft LCD Screen
* Số phần: CH280QV33A
* Kích thước: 2.8"
* Hỗ trợ loại cảm ứng: Capacitive hoặc Resistive Touch Panel
* Loại màn hình: 2.8 "TFT
* Màu hiển thị: 65K / 262K (không cần thiết)
* Độ phân giải (pixel): 240*320
* Hướng nhìn: Tất cả
* IC điều khiển: JD9852
* Chế độ hiển thị: IPS / Transmissive / Thông thường đen
* Kích thước tổng thể: 50,0 * 69,2 * 2,35 mm
* Vùng hoạt động: 43,2 * 57,6 mm
* Độ sáng: 300 Nits
* Độ tương phản: 800:1
* Loại giao diện: MIPI
* Pin NO.: 20 pin
* Độ cao của chân: 0,35 mm
* Loại kết nối: Connector
* Đèn hậu: 4 đèn LED song song
Nếu = 60mA, Vf = 3.0 ~ 3.3V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng của Lcd Screen Module

Các sản phẩm của chúng tôi được sử dụng trong một loạt các ứng dụng, chẳng hạn như thiết bị điện tử, thiết bị y tế, thiết bị công nghiệp và nhà thông minh.

6Ưu điểm của chúng ta

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.

(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.

(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn

(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.

(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.
