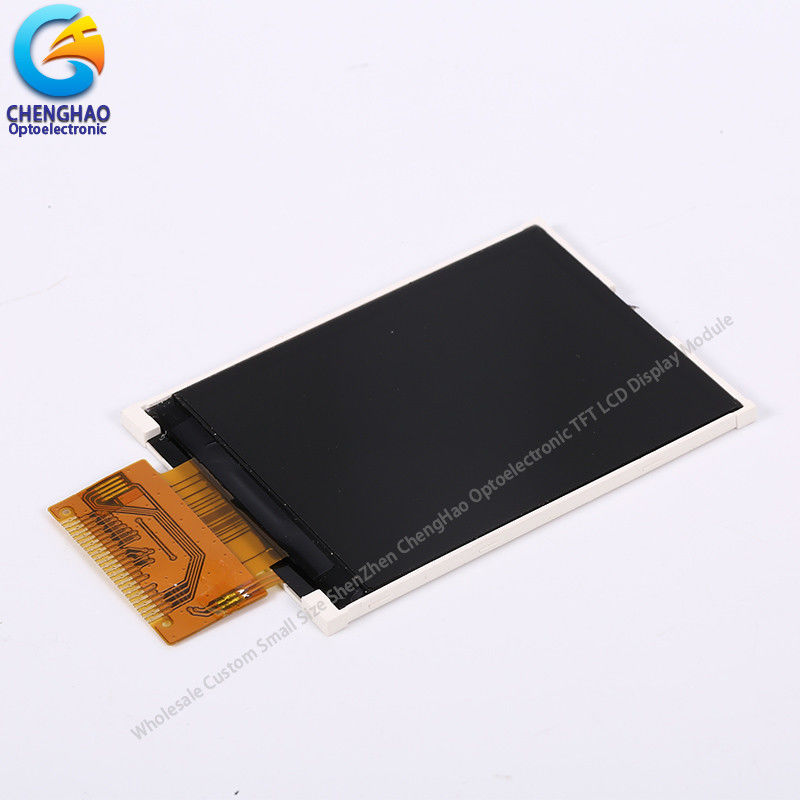

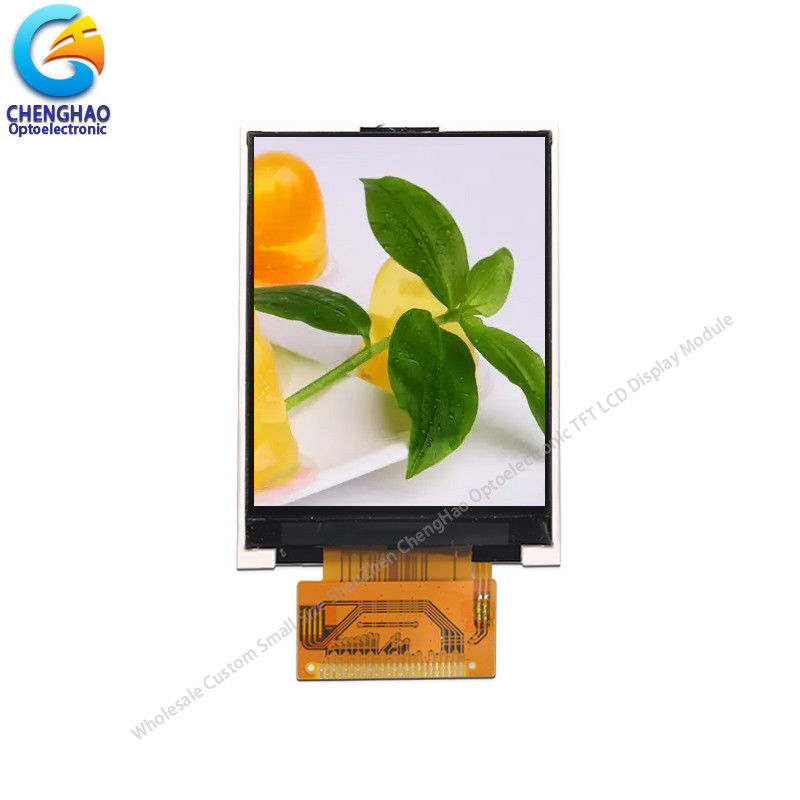

2.4 Inch TFT LCD Module 240x320 Dots Positive LCD Display Screen 24Pin Connector

Mô tả sản phẩm

2.4 Inch Tft LCD Module 2.4 " 240 * 320 Màn hình hiển thị LCD dương tính

1. Thông số kỹ thuật của LCD Module Tft

2Mô tả của Color LCD Display Module

CH240QV22C là màn hình thủy tinh lỏng (LCD) matrix thin film transistor (TFT) màu sắc hoạt động sử dụng TFT silicon vô hình làm thiết bị chuyển mạch. Mô hình này bao gồm một bảng điều khiển LCD TFT,IC điều khiển, đèn hậu và FPC.
Mô-đun LCD Tft có diện tích hiển thị tích cực đo ngang 2,4 inch (màn hình dọc) với độ phân giải 240 * 320, sử dụng giao diện MCU làm giao diện đầu vào tín hiệu,có thể hiển thị màu sắc 262K / 65K. Đồng thời, sử dụng ST7789 như là trung tâm điều khiển của mô-đun, Ngoài ra, các thành phần backlight của mô-đun TFT LCD này có chứa 4 miếng đèn LCE màu trắng,cho phép mô-đun LCD TFT tạo ra độ sáng đèn nền 300 cd/m2.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3- Sơ đồ của 2.4 "Min LCD Display Module

Ghi chú:
(1) Loại màn hình: 2.4 inch TFT LCD
(2) Hướng nhìn: 6:00
(3) Trung tâm điều khiển: ST7789
(4) Chế độ phân cực: TN / Transmission / Thông thường màu trắng
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4- Ứng dụng mô-đun màn hình LCD

Các sản phẩm được sử dụng rộng rãi trong thông tin liên lạc chung, thiết bị gia dụng, kiểm soát công nghiệp, thiết bị y tế, máy POS,các thiết bị, máy đo, định vị GPS, khung ảnh kỹ thuật số, netbook,điện tử tài chính, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục, thể thao và giải trí, vv.Máy kiểm soát truy cập, máy lưu trữ, walkie-talkie, chuông cửa video, máy học, máy đọc điểm, định vị GPS, v.v.
