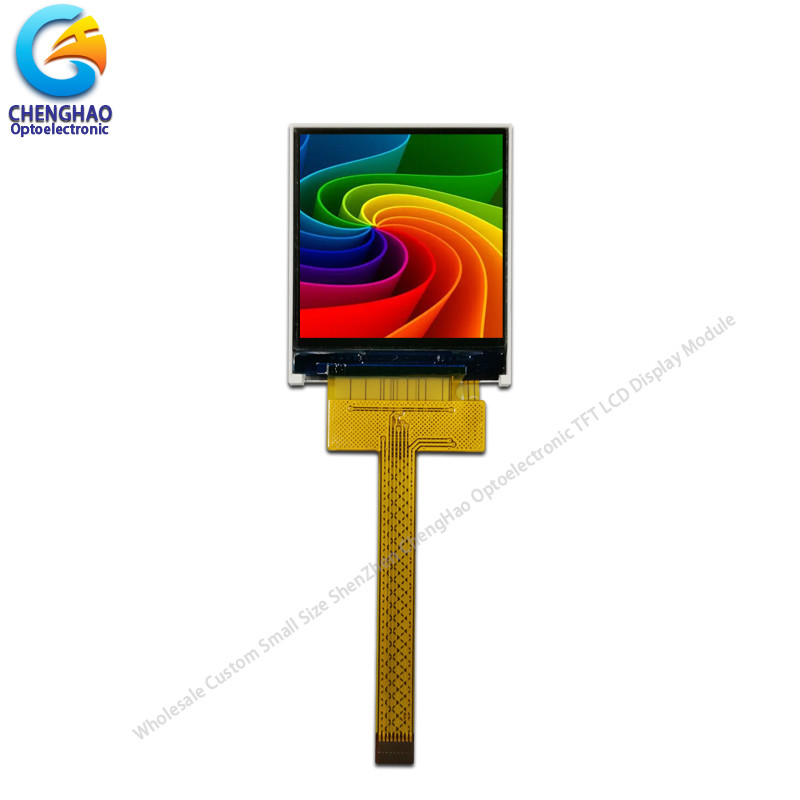

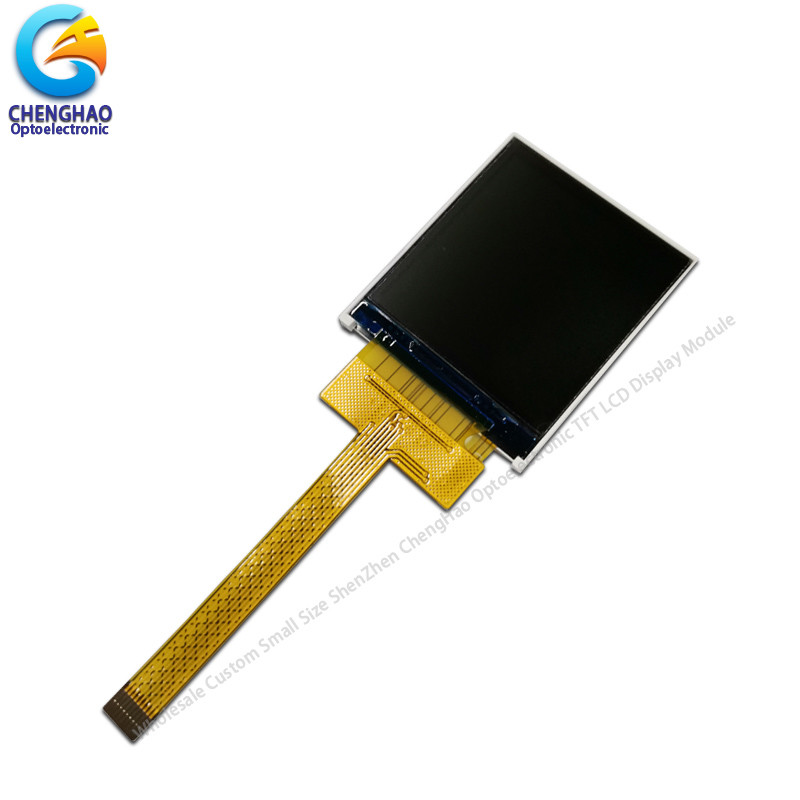

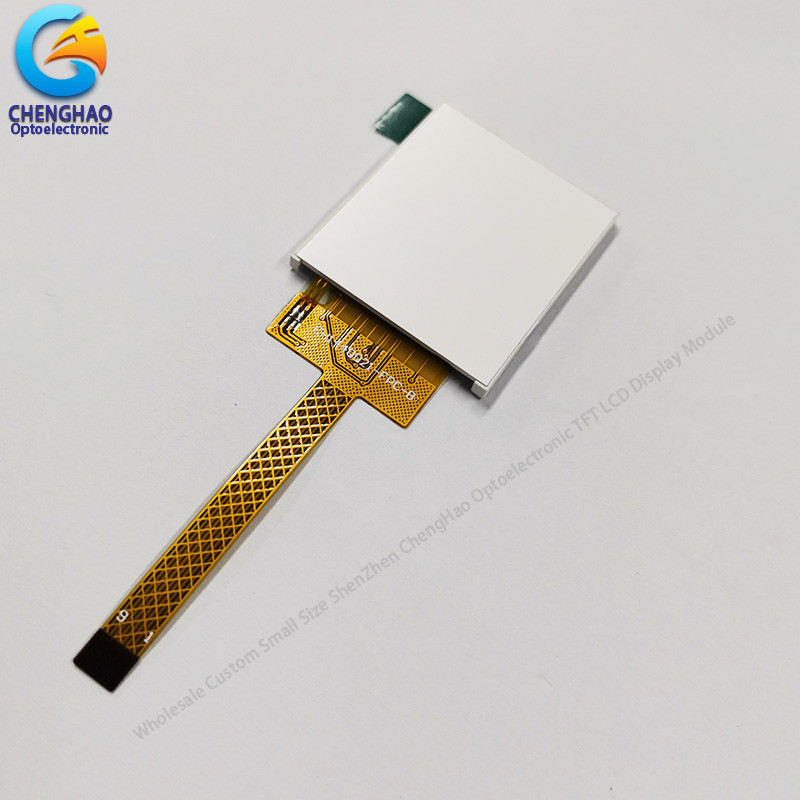

Đèn mặt trời có thể đọc SPI Lcd hiển thị mô-đun 128x128 800 Nit High Backlight 9 Pin với trình điều khiển Ic St7735

Mô tả sản phẩm

128x128 LCD bán buôn tùy chỉnh 9 Pin Spi Lcd Display Module với Driver IC ST7735

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH144QQ21A là một màn hình tinh thể lỏng (LCD) ma trận hoạt động màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 1,44 inch (Màn hình vuông) với độ phân giải 128x128.
Driver được sử dụng cho dự án này là ST7735 và có thể hiển thị 262k / 65k / 16M (tùy chọn) màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 1.44" TFT LCD
(2) Định hướng xem: 6 giờ
(3) Lcd Drive IC: ST7735
(4) Chế độ Polarizer: TN / Transmissive / Thông thường trắng
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Qucik chi tiết

* Tên LCD: Ánh sáng mặt trời Đọc được 128x128 LCD bán buôn 800 Nit High Backlight 9 Pin Spi Lcd Display Module With Driver IC ST7735
* Số phần: CH144QQ21A
* Kích thước: 1,44 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Loại màn hình: TFT
* Màu sắc hiển thị: 16.7M / 262k / 65k (Tự chọn)
* Độ phân giải (pixel): 128 ((RGB) * 128
* Pixel pitch: 0.1992 ((W) × 0.207 ((H) mm
* Hướng nhìn: 6:00
* IC điều khiển: ST7735
* Chế độ hiển thị: Transmissive/ Normal White
* Kích thước tổng thể: 29 ((W) × 34.41 ((H) × 2.2 ((T) mm
* Vùng hoạt động: 25.4976 ((W) × 26.496 ((H) mm
* Độ sáng: 800 cd/m2
* Độ tương phản: 500:1
* Loại giao diện: 4 Wire SPI
* Pin NO.: 9 pin
* Độ cao của chân: 0.5mm
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 2 đèn LED song song
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.

5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

6Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn. Các công ty vận chuyển có thể cung cấp cho chúng tôi giảm giá tốt.

7Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.

8. Sự hài lòng của khách hàng là quan trọng nhất đối với chúng tôi.Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi.Vui lòng liên hệ với chúng tôi qua email.

7. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q7: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q8: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?
A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.

Q9: Thời gian bảo hành của bạn dài bao lâu?
A: Chúng tôi đảm bảo chất lượng trong một năm.
