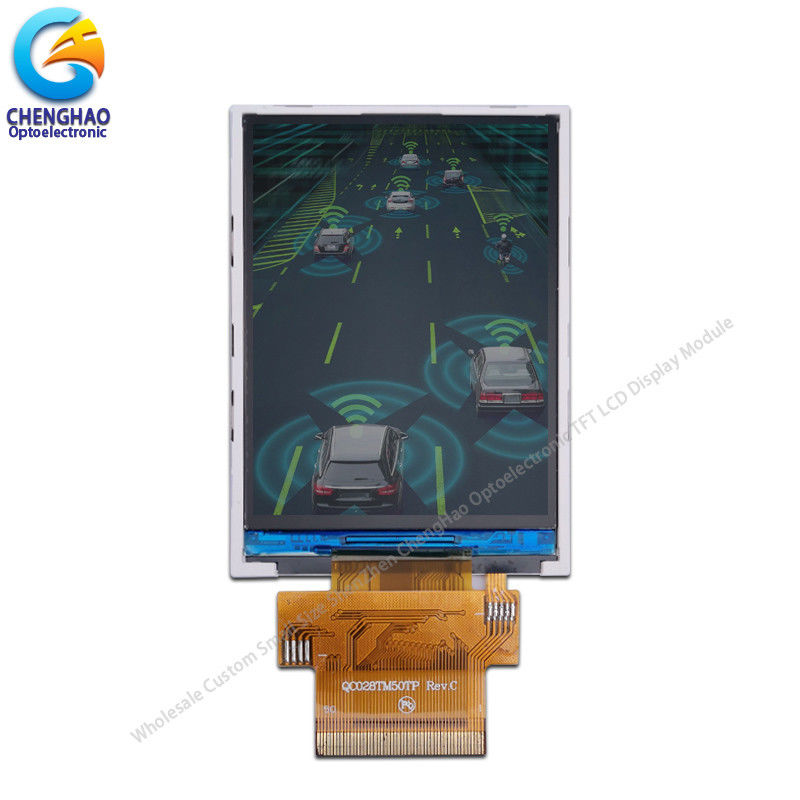

2.8 inch tùy chỉnh 240 * 320 Spi Lcd Module 6 O Clock 4 dòng 8 Bit / 3 dòng 9 Bit

Mô tả sản phẩm

2.8 Inch Custom Lcd Modules 240*320 6 O'clock 4 dòng 8bit / 3 dòng 9bit Spi Lcd Module

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CCH280QV07A là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,8 inch (màn hình dọc) với 240 ((RGB) x 320 Dots.
Driver được sử dụng cho dự án này là ILI9341 và có thể hiển thị 65K / 262K / 16M (Tìm chọn) màu sắc bằng đầu vào tín hiệu RGB.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện RGB / SPI.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 2,8 inch Tft
(2) Hướng nhìn: 6:00
(3) LCD Drive IC: ILI9341
(4) Chế độ phân cực: TN / Transmission / Thông thường màu trắng
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Ứng dụng

5. Đảm bảo chất lượng sản phẩm

(1) Nhà cung cấp nguyên liệu thô chất lượng cao:
bảo đảm sau bán hàng và nhà cung cấp ổn định lâu dài, bảng LCD và Driver IC được làm bằng nguyên liệu A-được quy định.
(2) Các vật liệu khác:
Chúng tôi cũng sử dụng nguyên liệu nguyên liệu mới A-được điều chỉnh
(3) Kiểm soát chất lượng nghiêm ngặt:
Thông qua tỷ lệ lên đến 98,5%, tỷ lệ lỗi khách hàng trực tuyến thấp đến 0,3%.
Kiểm tra được thực hiện trong FOG==> LCM==> LCM + RTP / CTP==> kiểm tra trực tuyến sản xuất ==> Kiểm tra Q.C==> thử nghiệm lão hóa 4 giờ với tải trong phòng đặc biệt 60 °C (tùy chọn) ==> OQC.
Một sản phẩm phải vượt qua 5 thử nghiệm trước khi vận chuyển: kiểm tra đến, kiểm tra trực tuyến 100%, kiểm tra QC tại chỗ, kiểm tra lão hóa và kiểm tra OQC, v.v.

6. Câu hỏi thường gặp

Q1. Số lượng đặt hàng tối thiểu cho sản phẩm của bạn là bao nhiêu?

A1.Tỉ lệ đặt hàng tối thiểu bắt đầu từ một miếng.

Q2. Làm sao chúng tôi có thể lấy mẫu từ anh?

A2.Bản mẫu có sẵn. Thông thường chúng tôi mất 2 ngày để sắp xếp các mẫu. Nếu chúng tôi không có hồ sơ kinh doanh với bạn trước đây, chúng tôi cần
tính phí mẫu giày và phí vận chuyển bưu chính.

Q3. Khi nào ông sẽ gửi cho tôi các bộ phận?

A3.Chúng tôi sẽ gửi các bộ phận cho bạn trong vòng 3-7 ngày làm việc sau khi nhận được thanh toán của bạn.

Bất kỳ câu hỏi nào khác, xin vui lòng liên hệ với chúng tôi.
