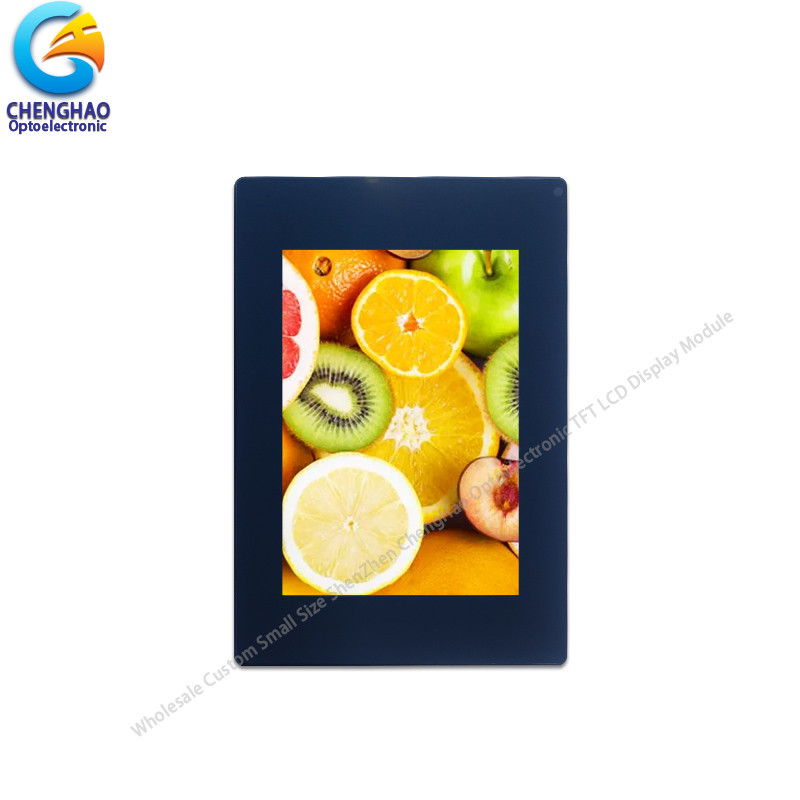

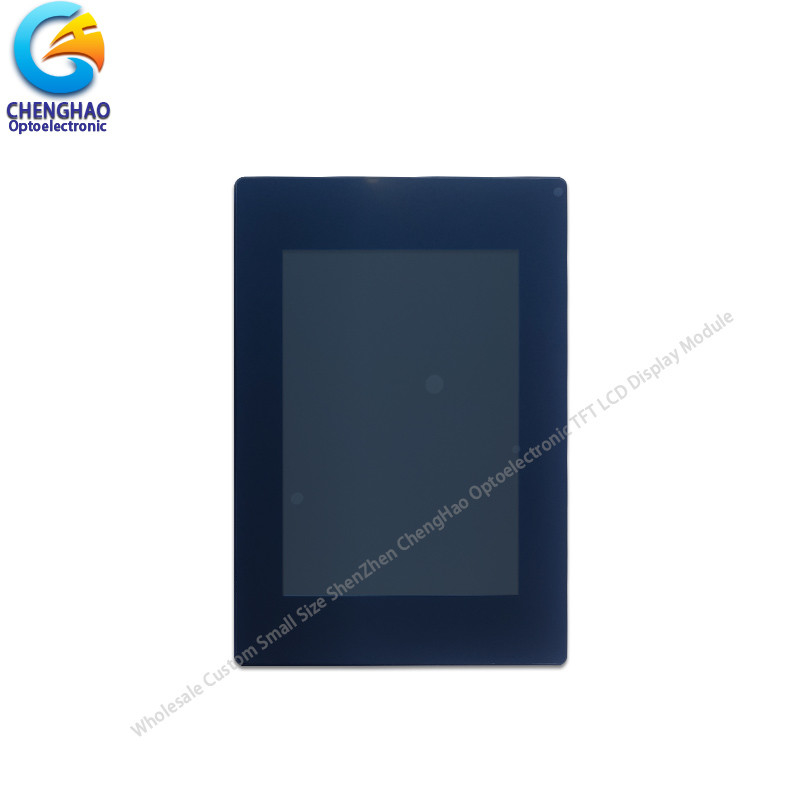

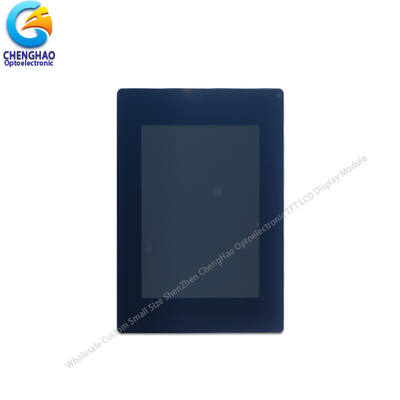

3.5 " FPC CTP IPS Capacitive Touchscreen 480×320 ILI9488 TFT IPS màn hình LCD

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

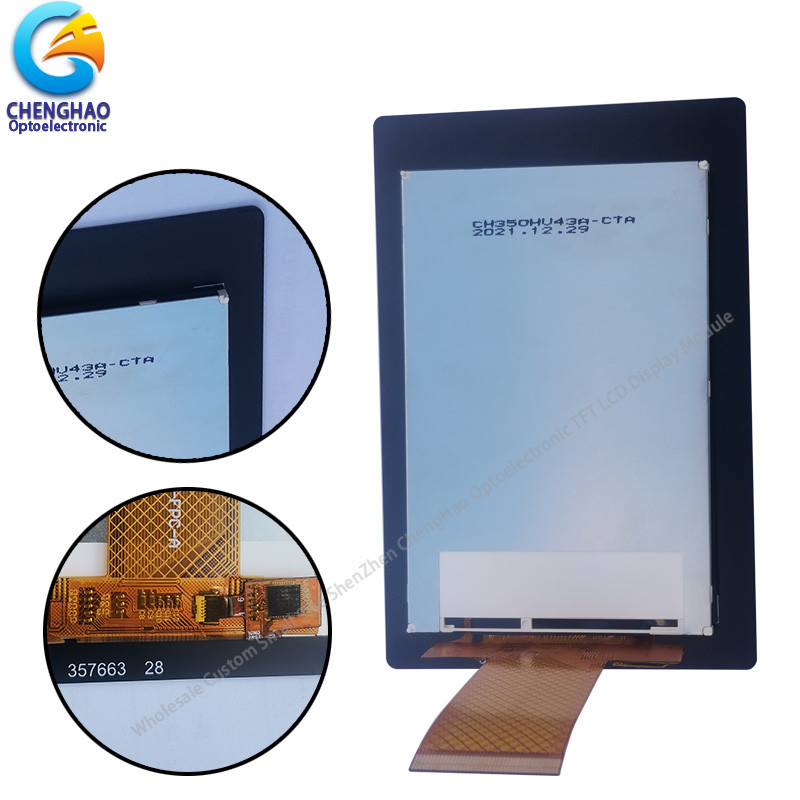

Mẫu màn hình ChengHao CH350HV43A-CTB là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một đèn hậu, một Capacitive Touch Panel và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 3,5 inch (màn hình dọc) với 480*320 pixel.

Máy điều khiển được sử dụng cho dự án này là ILI9488 và có thể hiển thị màu sắc 16,7M / 65/ 262 K (tùy chọn) bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ RGB / SPI Multi-_interface.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT + CTP
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Bảo vệ: ROHS / CE

4. Chi tiết nhanh.

* Tên LCD: 3,5 "Ips Capacitive Touchscreen 480 * 320 ILI9488 TFT IPS LCD Screen Với Chứng chỉ Rohs
* Số phần: CH350HV43A-CTB
* Kích thước: 3,5 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive Touch Panel
* Loại màn hình: 3.5 "TFT
* Độ phân giải (pixel): 480 ((RGB) * 320
* Hướng nhìn: 80/80/80/80
* TFT Controller IC: ILI9488

* LCM phác thảo: 84,96 × 56,54 × mm

* Khu vực hoạt động: 73.44×48.96 mm

* Giao diện: Giao diện RGB / SPI

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

* Đèn phía sau: 8 đèn LED màu trắng

* Trọng lượng: TBD

* Chế độ hiển thị: IPS / Transmission / Normal Black
* Độ sáng: 850 cd/m2
* Loại nối: Loại nối
* IF = 40mA, VF = 24,8 V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.

(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.

(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn

(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.

Nếu bạn muốn biết thêm thông tin, vui lòng liên hệ với chúng tôi ngay lập tức, chúng tôi mong muốn giao tiếp và hợp tác với bạn!

7. Câu hỏi thường gặp

(1) Làm thế nào để đảm bảo chất lượng?
Luôn luôn lấy mẫu trước khi sản xuất hàng loạt;
Luôn luôn kiểm tra cuối cùng trước khi vận chuyển.

(2) Bạn có thể mua gì từ chúng tôi?
Màu TFT LCD, Touch Panel Modules, PCcap & Cover Glass, Monochrome LCD, bảng chuyển đổi.

(3) Tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?
CHENGHAO LCD là một doanh nghiệp công nghệ cao quốc gia được thành lập vào năm 2016. Chúng tôi cam kết nghiên cứu và phát triển, sản xuất và bán màn hình LCD,màn hình cảm ứng và các giải pháp hiển thị toàn diện.

(4) Chúng ta có thể cung cấp những dịch vụ nào?
Điều khoản giao hàng được chấp nhận: FOB, CIF, EXW, FCA, DDP, giao hàng nhanh;
Tiền tệ thanh toán được chấp nhận:USD,CNY;
Phương thức thanh toán được chấp nhận: T/T, L/C, MoneyGram, Thẻ tín dụng, PayPal, Western Union, Tiền mặt;
Ngôn ngữ nói: Tiếng Anh, Trung Quốc
