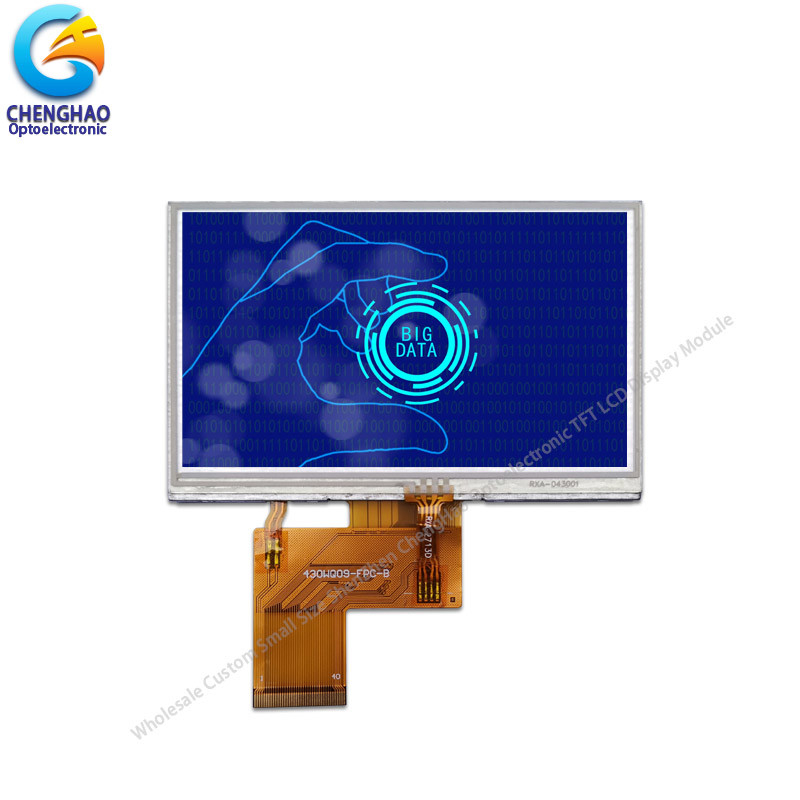

Màn hình cảm ứng LCD kháng truyền TN 4.3 "TFT RTP không chứa halogen

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

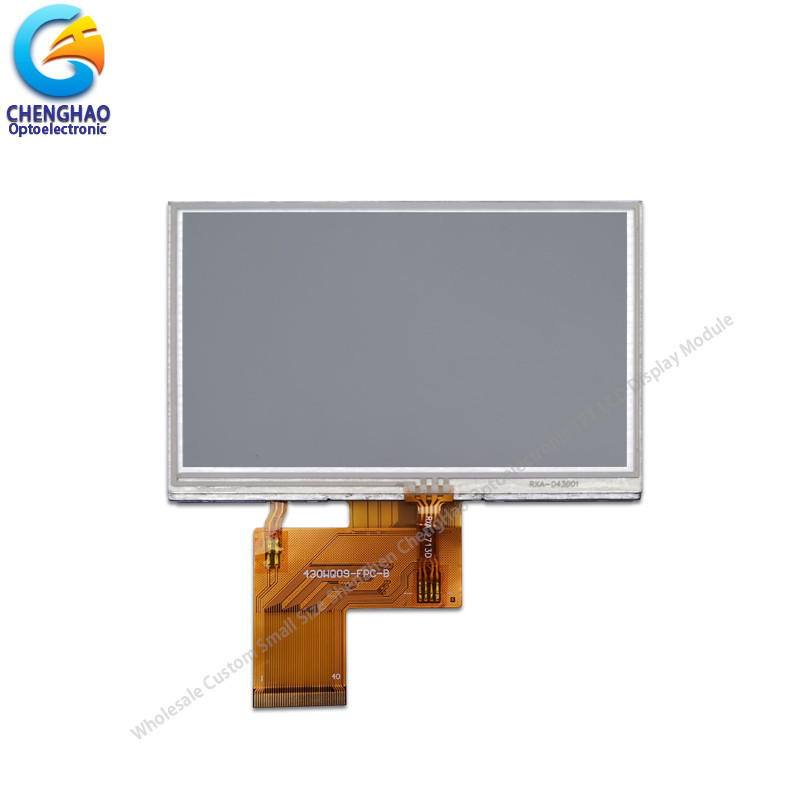

Mẫu màn hình ChengHao CH430WQ09A-T là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, một Resistive Touch Panel và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực 4,3 inch (màn hình ngang) đo ngang với 480*272 pixel.

Máy điều khiển được sử dụng cho dự án này là ST7282 và có thể hiển thị 16,7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện RGB song song 24 bit.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 4,3 inch TFT + RTP
(2) Hướng nhìn: 12h00
(3) Lcd Drive IC: ST7282
(4) Chế độ phân cực: truyền / tích cực
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS / CE

4. Chi tiết nhanh.

* Tên LCD: 4.3 "Low Power LCD Display Module 24bit Parallel RGB 40Pin Resistive Touch LCD Screen
* Số phần: CH430WQ09A-T
* Kích thước: 4,3 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Resistive Touch Panel
* Loại màn hình: 4.3 "TFT
* Độ phân giải (pixel): 480 ((RGB) * 272
* Hướng nhìn: 12:00
* TFT Controller IC: ST7282

* LCM phác thảo: 105.5 ((W) × 67.2 ((H) × 3.0 ((T) mm

* Khu vực hoạt động: 95.04 ((W) × 53.856 ((H) mm

* Giao diện: Giao diện RGB song song 24 bit

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

* Đèn phía sau: 7 đèn LED màu trắng

* Trọng lượng: TBD

* Chế độ hiển thị: TN / Transmission / Normal White
* Độ sáng: 230 cd/m2
* Loại nối: Loại nối
* IF = 20mA, VF = 20,3 ~ 24,5 V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

(2) Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn.

(3) Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.

(4) Khách hàng hài lòng là quan trọng nhất đối với chúng tôi. Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi. Xin vui lòng liên hệ với chúng tôi qua Email. Nó sẽ được trả lời trong vòng 24 giờ.

Nếu bạn muốn biết thêm thông tin, vui lòng liên hệ với chúng tôi ngay lập tức, chúng tôi mong muốn giao tiếp và hợp tác với bạn!

7. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.

Q6: Bạn chấp nhận các điều khoản thanh toán nào?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
