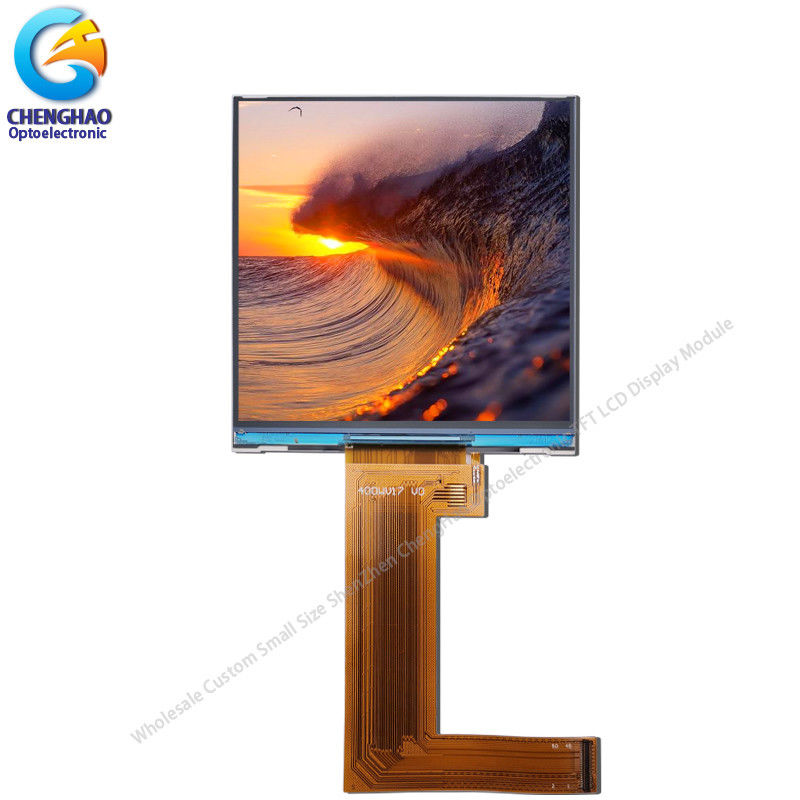

3.95 inch TFT IPS màn hình LCD ST7701S 480x480 350 Độ sáng FPC RTP

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

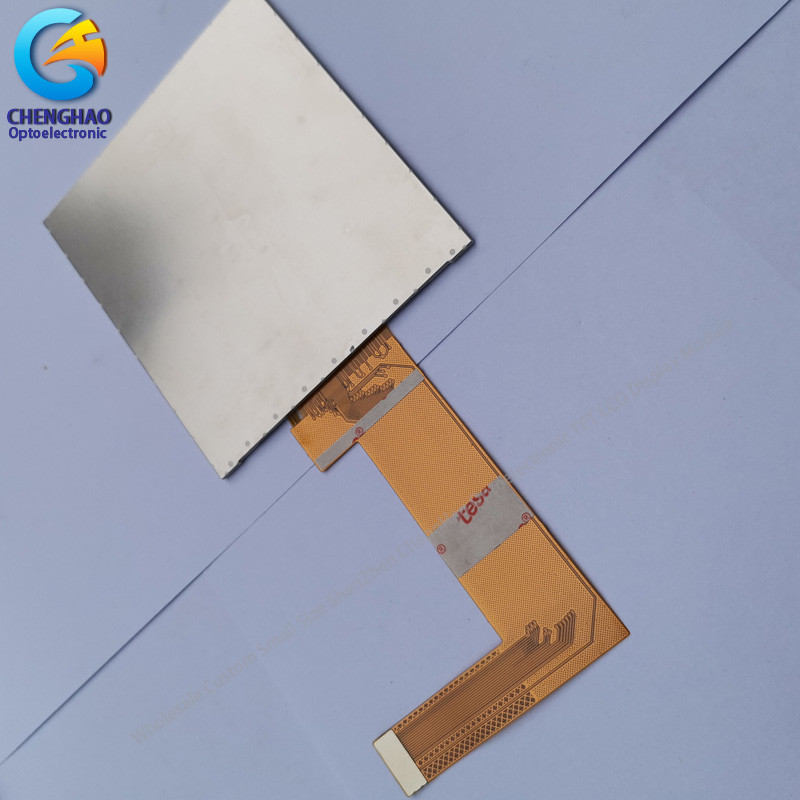

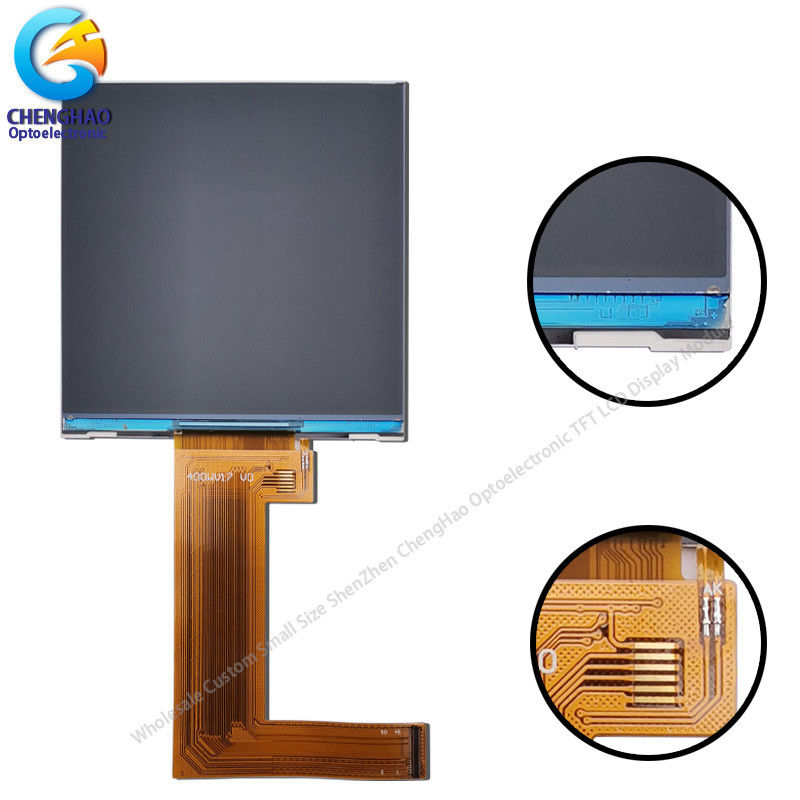

Mô hình màn hình ChengHao CH400WV17A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích màn hình tích cực 3,95 inch với 480*480 pixel.

Máy điều khiển được sử dụng cho dự án này là ST7701S và có thể hiển thị 16,7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện SPI + RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3.95 "TFT
(2) Hướng nhìn: 80/80/80/80
(3) IC: ST7701S
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD: 3.95 inch TFT IPS màn hình LCD 480x480 màn hình LCD âm với độ sáng 350
* Kích thước: 3,95 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ kiểu chạm: Capacitive hoặc Resistive Touch.
* Loại màn hình: 3.95 "TFT
* Độ phân giải (pixel): 480 ((RGB) * 480
* Hướng nhìn: 80/80/80/80
* IC điều khiển TFT: ST7701S

* LCM phác thảo: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) mm

* diện tích hoạt động: 71.856 ((W) * 70.176 ((H) mm

* Giao diện: SPI + RGB

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

* Đèn phía sau: 8 đèn LED màu trắng

* Trọng lượng: TBD

* Chế độ hiển thị: LTPS / Transmissive / NormalBlack
* Độ sáng: 350 Nits
* Loại nối: Loại nối

5Ứng dụng

6Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.

8. Câu hỏi thường gặp

Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.

Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.

Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.

Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.

Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.

Nếu bạn có thêm câu hỏi, xin vui lòng liên hệ với chúng tôi ngay bây giờ, chúng tôi mong muốn giao tiếp với bạn!
