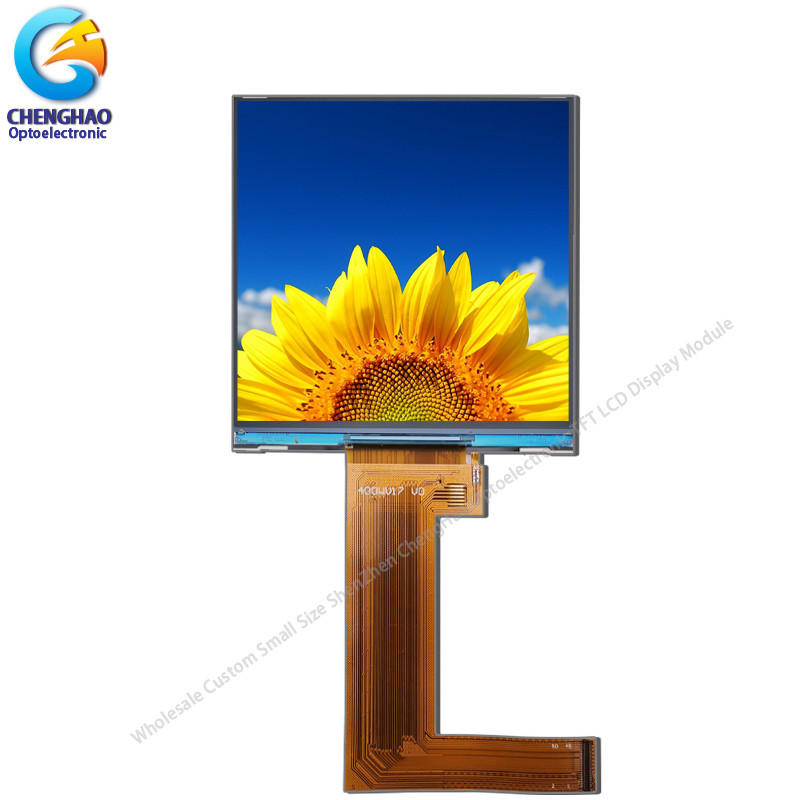

IPS Transmissive LCD Display Module 4 Inch 350cd/m2 COG FPC Với Rgb

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

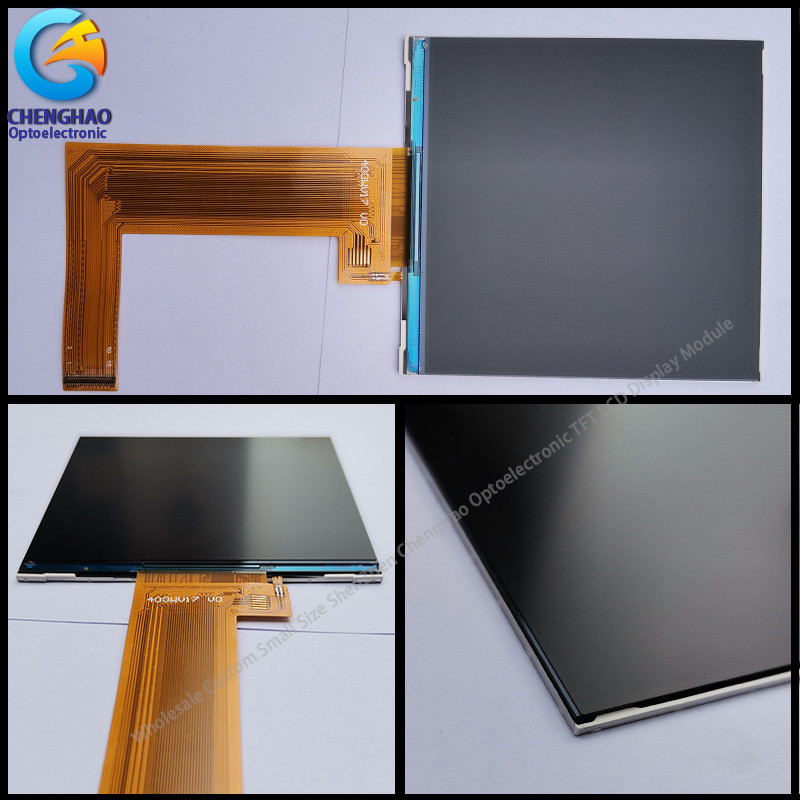

Mô hình màn hình ChengHao CH400WV17A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực 4.0 inch với 480*480 pixel.

Máy điều khiển được sử dụng cho dự án này là ST7701S và có thể hiển thị 16,7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện SPI + RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 4 inch TFT
(2) Hướng nhìn: góc nhìn tự do
(3) LCM Drive IC: ST7701S
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS / CE

4. Chi tiết nhanh.

* Tên LCD: 4 Inch Square Lcd 480x480 độ phân giải Color Lcd Display Module With Rgb Interface
* Số phần: KCH400WV17A
* Kích thước: 4 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: TFT
* Màu sắc hiển thị: 16.7M
* Độ phân giải (pixel): 480 ((RGB) * 480
* Hướng nhìn: 80/80/80/80
* IC điều khiển: ST7701S
* Chế độ hiển thị: Transmissive / Normal Black
* Kích thước tổng thể: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) mm
* Khu vực hoạt động: 71.856 ((W) * 70.176 ((H) mm
* Độ sáng: 350 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: SPI+RGB
* Pin NO.: 50pin
* Loại nối: Loại nối
Đèn hậu: 8 đèn LED song song
Nếu = 40mA, Vf = 12,8 v

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.
