Mô-đun LCD truyền IPS TFT 350cd/m2 FPC Dot Matrix LCD Display

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

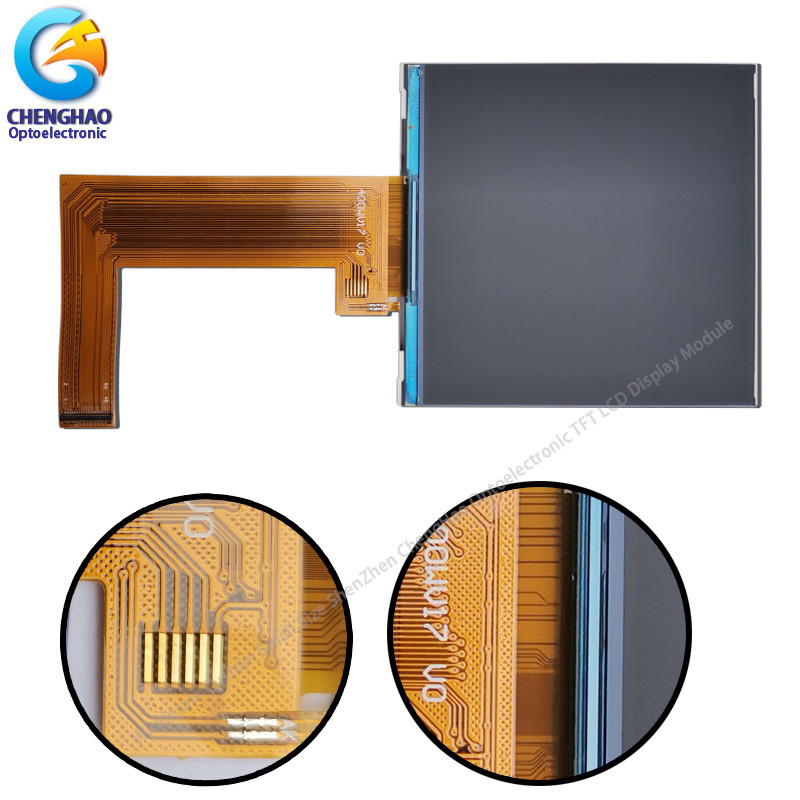

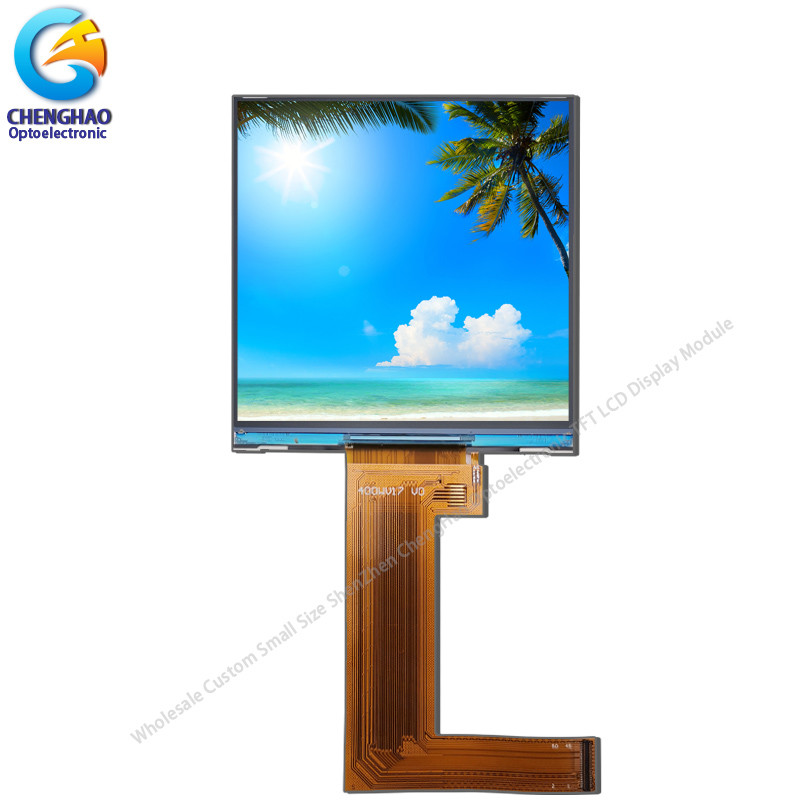

Mô hình màn hình ChengHao CH400WV17A là màn hình tinh thể lỏng (LCD) ma trận hoạt tính màu (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 4,0 inch với 480*480 pixel.

Máy điều khiển được sử dụng cho dự án này là ST7701S và có thể hiển thị 16,7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện SPI + RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và cấu trúc FPC, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 4 inch TFT
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ST7701S
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD: Custom 4 Inch Tft Lcd Spi Interface 480x480 Dot Matrix Lcd Display Module
* Số phần: CH400WV17A
* Kích thước: 4,0 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: 4 "TFT
* Độ phân giải (pixel): 48 ((RGB) * 480
* Hướng nhìn: 80/80/80/80
* IC điều khiển TFT: ST7701S

* LCM phác thảo: 74.83 ((W) * 78.98 ((H) * 1.98 ((T) mm

* Khu vực hoạt động: 71.856 ((W) * 70.176 ((H) mm

* Giao diện: SPI+RGB

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

* Đèn phía sau: 8 đèn LED màu trắng

* Trọng lượng: TBD

* Chế độ hiển thị: IPS/ Transmissive/ NormallyBlack
* Độ sáng: 350 cd/m2
* Loại nối: Loại nối
* IF=40 mA, VF=12.8±1.2 V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.

5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

8. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.

Q6: Bạn chấp nhận các điều khoản thanh toán nào?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
