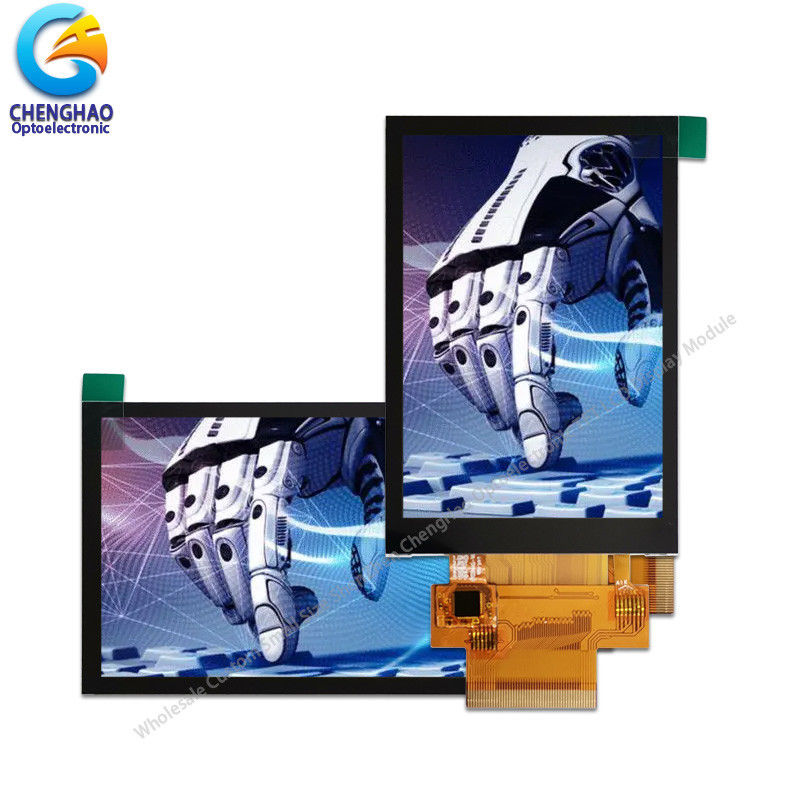

300cd/M2 RGB IPS LCD Panel CTP FPC 262k Ips Capacitive Touch Screen

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

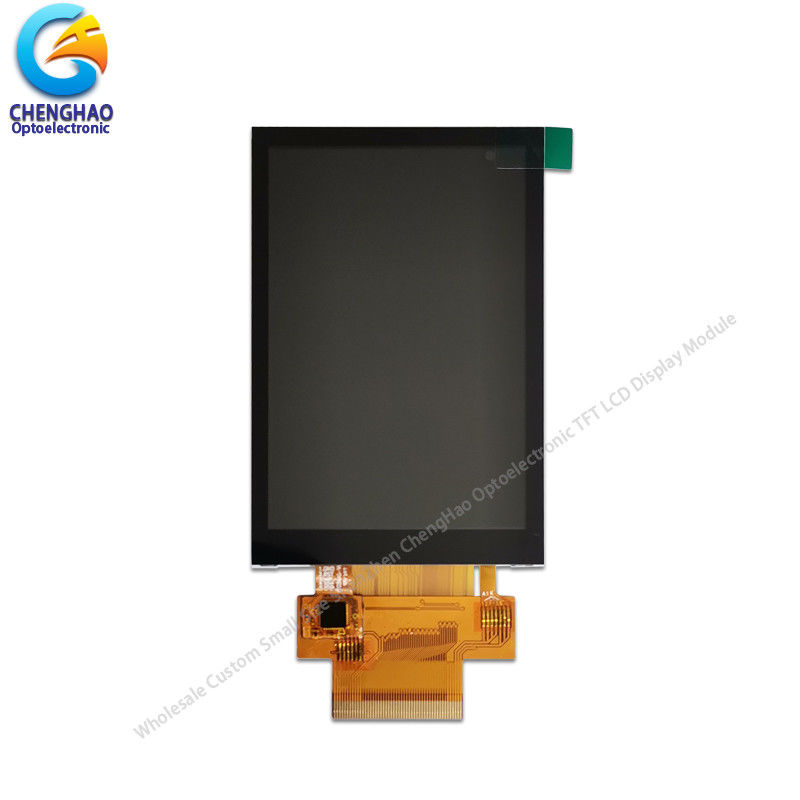

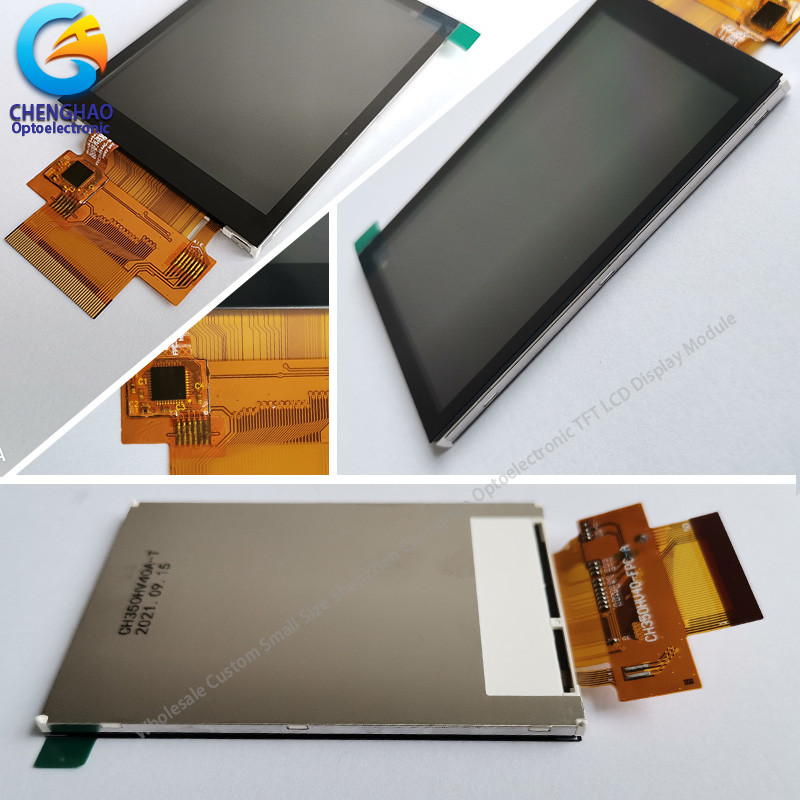

Mô hình màn hình ChengHao CH350HV40A-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) màu hoạt động sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một ánh sáng phía sau, Capacitive Touch Panel và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 3,5 inch (màn hình dọc) với 320 pixel ngang x 480 pixel dọc.

Driver được sử dụng cho dự án này là ILI9488 và có thể hiển thị 262K 65K / 16.7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện đa SPI / RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS & Không có Halogen

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT + CTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Custom 3.5 Thin Lcd Panel 16 Bit RGB Interface 80/80/80/80 Ips Capacitive Touchscreen
* Mô hình: CH350HV40A-CT
* Lcm Size.: 3,5 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: 3.5 "TFT + CTP
* Màu sắc hiển thị: 262K (Tự chọn)
* Số điểm: 320 ((RGB) * 480 điểm
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* Nhìn góc:
* Driver IC: ILI9488
* Chế độ hiển thị: IPS/ Transmission/ NormallyBlack
* Kích thước mô-đun: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Vùng hoạt động TFT: 48,96 ((W) × 73,44 ((H) mm
* Độ sáng: 300cd/m2
* Độ tương phản: 800: 1
* Support Interface Type:

4-line_8bit SPI

3-line_9bit SPI

Giao diện hệ thống 8 bit 8080

Giao diện hệ thống 9 bit 8080

Giao diện hệ thống 16 bit 8080

Giao diện hệ thống 18 bit 8080

Giao diện SPI + 16 bit RGB

Giao diện SPI + 18 bit RGB

* Số pin: 50 pin
* Pitch pin: 0,3 ~ 0,4 mm
* Điện áp đầu vào: 3.2V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED song song

5Ứng dụng

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.

5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.

6Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn. Các công ty vận chuyển có thể cung cấp cho chúng tôi giảm giá tốt.

7Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.

8. Khách hàng hài lòng là quan trọng nhất đối với chúng tôi. Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi. Xin vui lòng liên hệ với chúng tôi qua Email. Nó sẽ được trả lời trong vòng 24 giờ.
