COG FPC TFT LCD màn hình cảm ứng dung lượng ILI9488 3.5in CTP 16 bit RGB

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

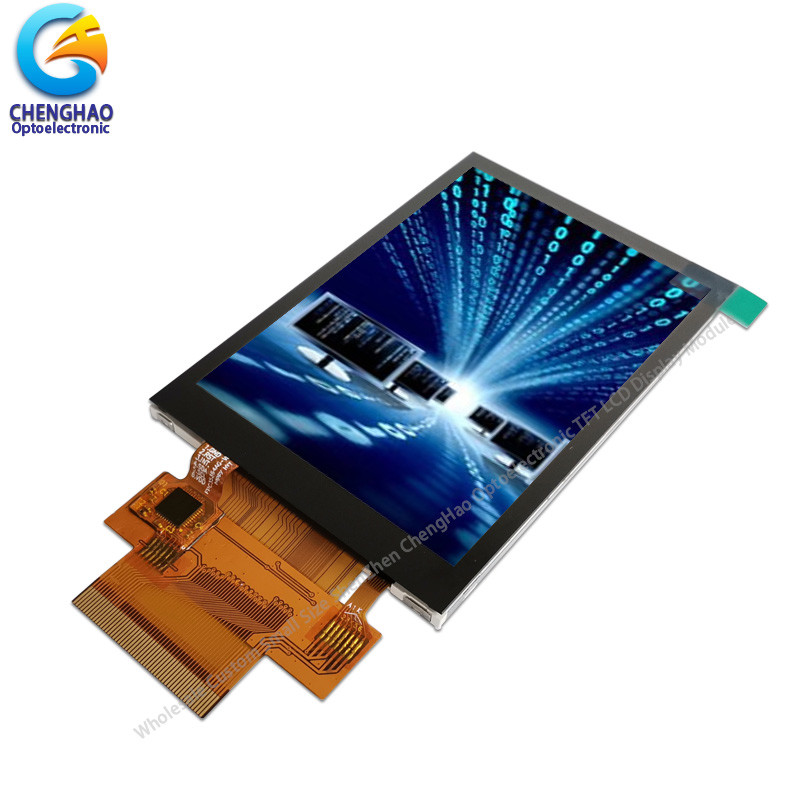

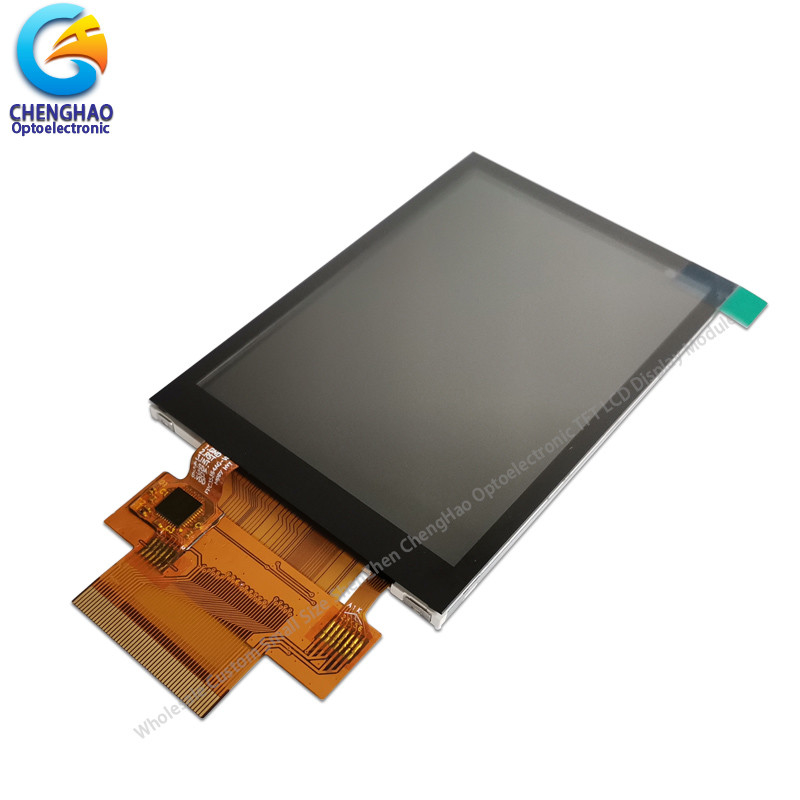

Mô hình màn hình ChengHao CH350HV40A-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) màu hoạt động sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một ánh sáng phía sau, Capacitive Touch Panel và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 3,5 inch (màn hình dọc) với 320 pixel ngang x 480 pixel dọc.

Driver được sử dụng cho dự án này là ILI9488 và có thể hiển thị 262K 65K / 16.7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện đa SPI / RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS & Không có Halogen

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT + CTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Nhà máy trực tiếp 3,5 inch Tft màn hình cảm ứng LCD 16 bit RGB giao diện Lcm với ILI9488

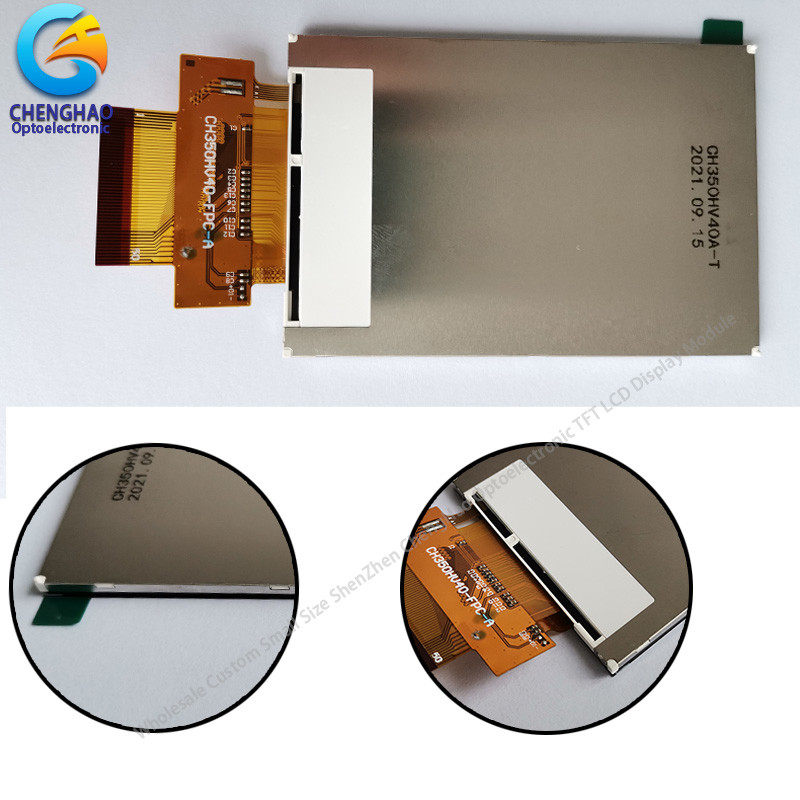

* Mô hình: CH350HV40A-CT
* Lcm Size.: 3,5 inch
* Có hoặc không có bảng điều khiển cảm ứng: có
* Loại cảm ứng: Capacitive hoặc Resistive Touch Panel
* Loại màn hình: 3.5 "TFT + CTP
* Màu sắc hiển thị: 262K (Tự chọn)
* Số điểm: 320 ((RGB) * 480 điểm
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* góc nhìn: 80/80/80/80
* Driver IC: ILI9488
* Chế độ hiển thị: IPS/ Transmission/ NormallyBlack
* Kích thước mô-đun: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Vùng hoạt động TFT: 48,96 ((W) × 73,44 ((H) mm
* Độ sáng: 300 cd/m2
* Độ tương phản: 800: 1
* Support Interface Type:

4-line_8bit SPI

3-line_9bit SPI

Giao diện hệ thống 8 bit 8080

Giao diện hệ thống 9 bit 8080

Giao diện hệ thống 16 bit 8080

Giao diện hệ thống 18 bit 8080

Giao diện SPI + 16 bit RGB

Giao diện SPI + 18 bit RGB

* Số pin: 50 pin
* Pitch pin: 0,3 ~ 0,4 mm
* Điện áp đầu vào: 3.2V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED song song

5Ứng dụng

6Dịch vụ của chúng tôi

1Và nếu cần thiết cho bạn để có hỗ trợ kỹ thuật trong quá trình phát triển, chúng tôi có thể cung cấp cho bạn bất cứ lúc nào.
2. Chất lượng tốt và tín dụng là linh hồn của công ty chúng tôi. trước khi vận chuyển, chúng tôi sẽ đảm bảo rằng các sản phẩm sẽ được thực hiện thử nghiệm lão hóa và 100% của việc ghi hình và điện.
3Khi sản phẩm được nâng cấp, chúng tôi sẽ thông báo cho khách hàng liên quan trước, và sản phẩm nâng cấp có thể hoàn toàn tương thích với các sản phẩm cũ.
4Thời gian bảo hành của sản phẩm là 12 tháng.
