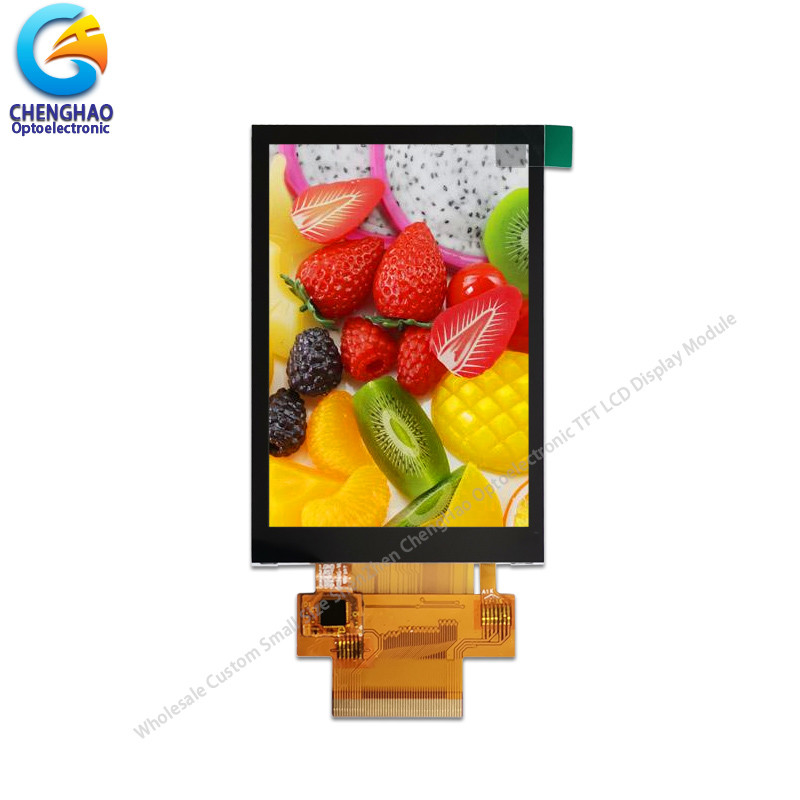

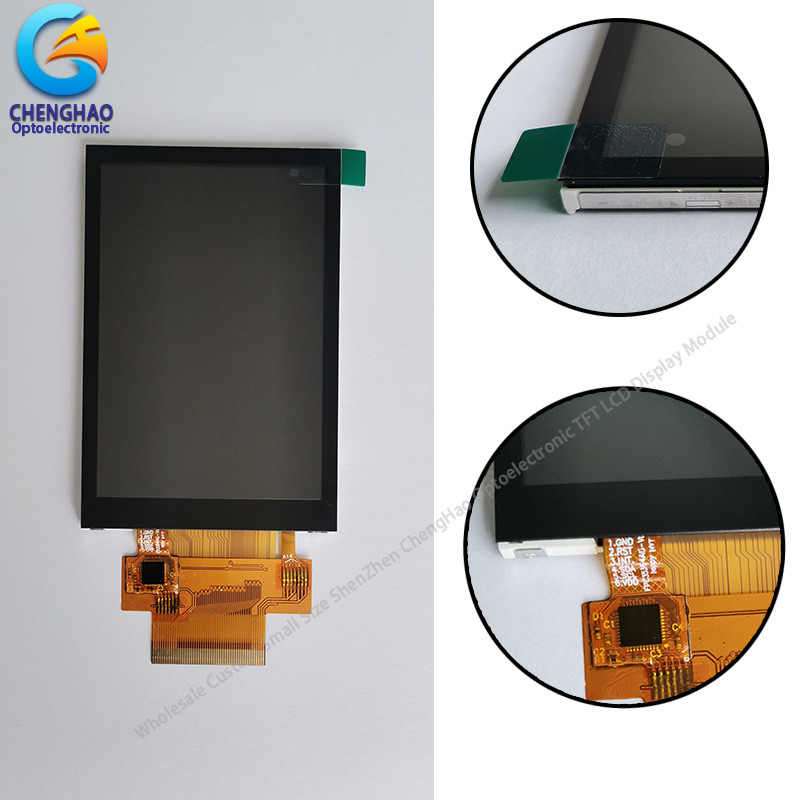

3.5 inch 320x480 IPS TFT Display Module với Capacitive Touch Panel

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH350HV40A-CT là mô-đun màn hình IPS TFT 3,5 inch với bảng điều khiển cảm ứng Capacitive. Mô-đun này bao gồm bảng điều khiển LCD TFT, IC điều khiển, đèn nền,Bảng cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 3,5 inch (màn hình dọc) với 320 pixel ngang x 480 pixel dọc.

Driver được sử dụng cho dự án này là ILI9488 và có thể hiển thị 262K 65K / 16.7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện đa SPI / RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT + CTP
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: Màn hình hiển thị IPS TFT độ phân giải 3,5 inch 320x480
* Mô hình: CH350HV40A-CT
* Lcm Size.: 3,5 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive / Resistive Touch Panel (Tự chọn)
* Loại màn hình: 3.5 "TFT
* Màu sắc hiển thị: 262K (Tự chọn)
* Số điểm: 320*480 điểm
* TFT Dot Pitch: 0,153 × 0,153 mm
* góc nhìn: 80/80/80/80
* Driver IC: ILI9488
* Chế độ hiển thị: IPS/ Transmission/ NormallyBlack
* Kích thước mô-đun: 56,54 × 84,96 × 2,4mm
* Vùng hoạt động TFT: 48,96×73,44mm
* Độ sáng: 300 Nits
* Độ tương phản: 800: 1
* Support Interface Type:

4-line_8bit SPI

3-line_9bit SPI

Giao diện hệ thống 8 bit 8080

Giao diện hệ thống 9 bit 8080

Giao diện hệ thống 16 bit 8080

Giao diện hệ thống 18 bit 8080

Giao diện SPI + 16 bit RGB

Giao diện SPI + 18 bit RGB

* Số pin: 50 pin
* Pitch pin: 0,3 ~ 0,4 mm
* Điện áp đầu vào: 3.2V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED song song

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.

7. Câu hỏi thường gặp

Q1. Chúng ta là ai?
Chúng tôi có trụ sở tại Quảng Đông Trung Quốc, bắt đầu từ năm 2015, bán cho

Tây Âu (35,00%)

Châu Đại Dương (25,00%)

Bắc Mỹ (13,00%)

Nam Mỹ (7,00%)

Đông Nam Á (7,00%)

Bắc Âu (7,00%)

Nam Âu (4,00%)

Thị trường nội địa (2,00%).

Có tổng cộng khoảng 30 người trong văn phòng của chúng tôi.

Q2 Làm thế nào chúng ta có thể đảm bảo chất lượng?
Luôn luôn lấy mẫu trước khi sản xuất hàng loạt;
Luôn luôn kiểm tra cuối cùng trước khi vận chuyển.

Q3. Bạn có thể mua gì từ chúng tôi?
Màu TFT LCD, Touch Panel Modules, PCcap & Cover Glass, Monochrome LCD, bảng chuyển đổi.

Q4. Tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?
CHENGHAO LCD là một doanh nghiệp công nghệ cao quốc gia được thành lập vào năm 2016. Chúng tôi cam kết nghiên cứu và phát triển, sản xuất và bán màn hình LCD,màn hình cảm ứng và các giải pháp hiển thị toàn diện.

Chúng tôi có thể cung cấp những dịch vụ nào?
Điều khoản giao hàng được chấp nhận: FOB, CIF, EXW, FCA, DDP, giao hàng nhanh;
Tiền tệ thanh toán được chấp nhận:USD,CNY;
Phương thức thanh toán được chấp nhận: T/T, L/C, MoneyGram, Thẻ tín dụng, PayPal, Western Union, Tiền mặt;
Ngôn ngữ nói: Tiếng Anh, Trung Quốc

Nếu bạn có thêm câu hỏi, xin vui lòng liên hệ với chúng tôi ngay bây giờ, chúng tôi mong muốn giao tiếp với bạn!
