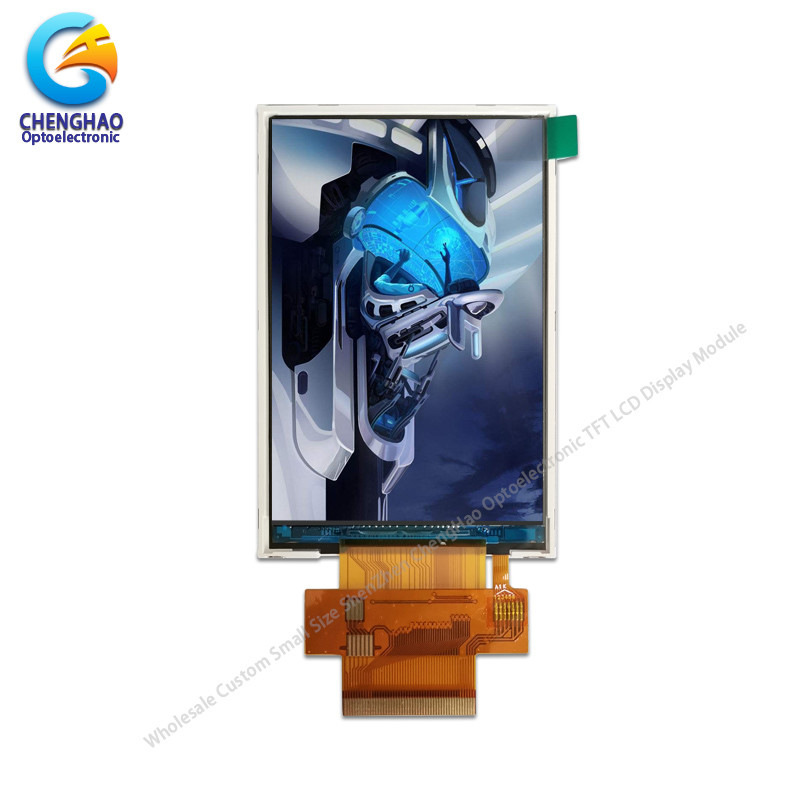

FPC truyền IPS màn hình LCD 3,5 inch Tft I80 Hệ thống 16 bit 262k

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

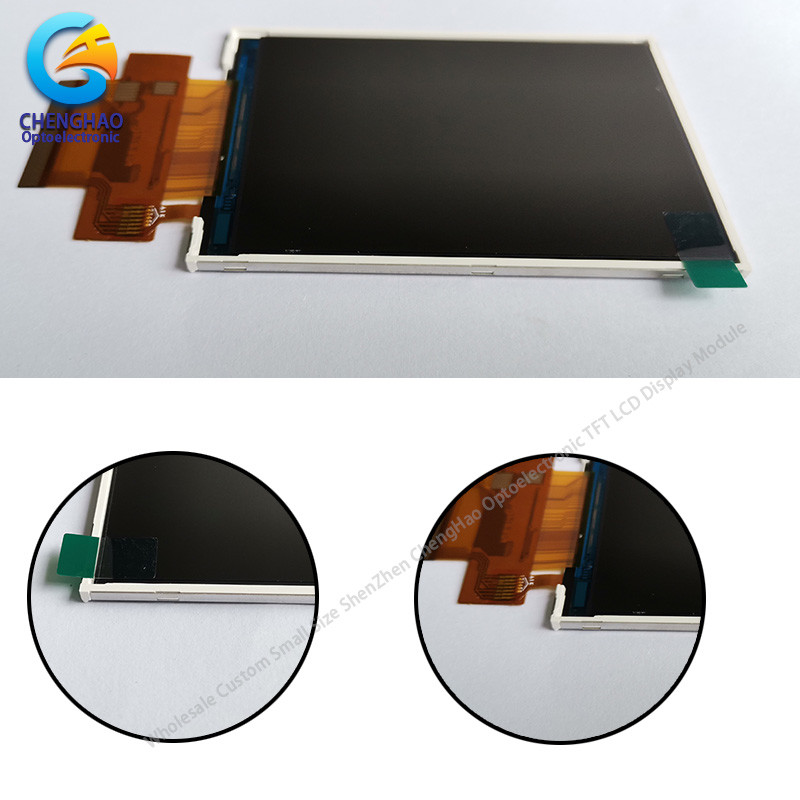

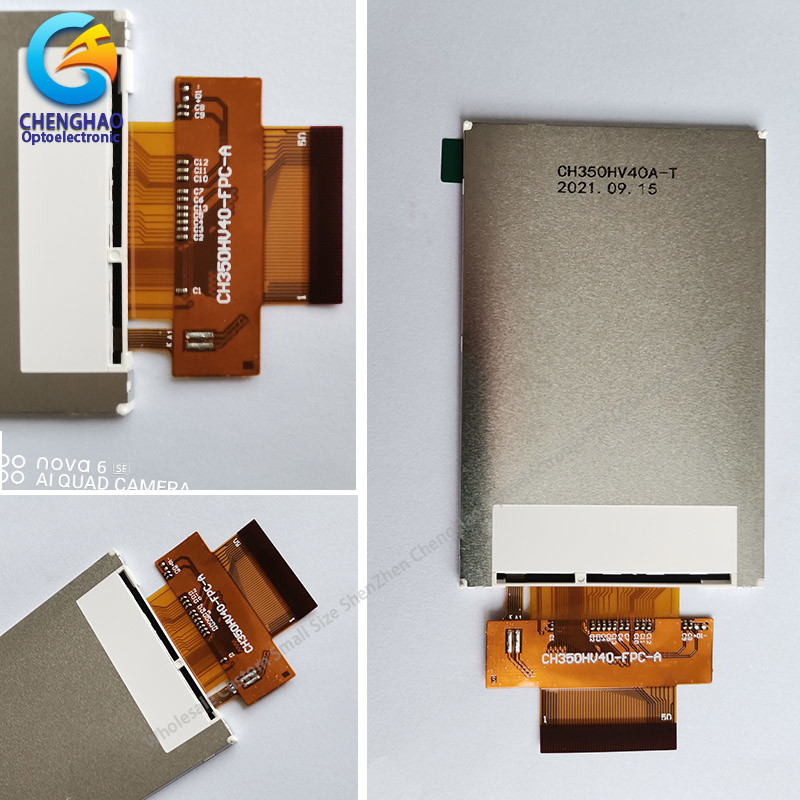

Mẫu màn hình ChengHao CH350HV40A là màn hình tinh thể lỏng (LCD) matrix hoạt động màu bóng mỏng (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 3,5 inch (màn hình dọc) với 320 pixel ngang x 480 pixel dọc.

Driver được sử dụng cho dự án này là ILI9488 và có thể hiển thị 262K 65K / 16.7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit giao diện hệ thống 8080 / SPI +16-/18-bit giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCM: 3.5 Inch Tft Color Display Replacement Lcd Screen Wholesale Price I80 System 16 Bit Interface
* Mô hình: CH350HV40A
* Lcm Size.: 3,5 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: 3.5 "TFT
* Màu sắc hiển thị: 16,7M (Tìm chọn)
* Số điểm: 320 ((RGB) * 480 điểm
* TFT Dot Pitch: 0,153 ((W) × 0,153 ((H) mm
* góc nhìn: 80/80/80/80
* Driver IC: ILI9488
* Chế độ hiển thị: IPS/ Transmission/ NormallyBlack
* Kích thước mô-đun: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm
* Vùng hoạt động TFT: 48,96 ((W) × 73,44 ((H) mm
* Độ sáng: 300cd/m2
* Độ tương phản: 800: 1
* Support Interface Type:

4-line_8bit SPI

3-line_9bit SPI

Giao diện hệ thống 8 bit 8080

Giao diện hệ thống 9 bit 8080

Giao diện hệ thống 16 bit 8080

Giao diện hệ thống 18 bit 8080

Giao diện SPI + 16 bit RGB

Giao diện SPI + 18 bit RGB

* Số pin: 50 pin
* Pitch pin: 0,3 ~ 0,4 mm
* Điện áp đầu vào: 3.2V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED song song

5Ứng dụng

Các sản phẩm được sử dụng rộng rãi trong thông tin liên lạc chung, thiết bị gia dụng, kiểm soát công nghiệp, thiết bị y tế, máy POS,các thiết bị, máy đo, định vị GPS, khung ảnh kỹ thuật số, netbook,điện tử tài chính, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục, thể thao và giải trí, vv.Máy kiểm soát truy cập, máy lưu trữ, walkie-talkie, chuông cửa video, máy học, máy đọc điểm, định vị GPS, v.v.

6Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.
