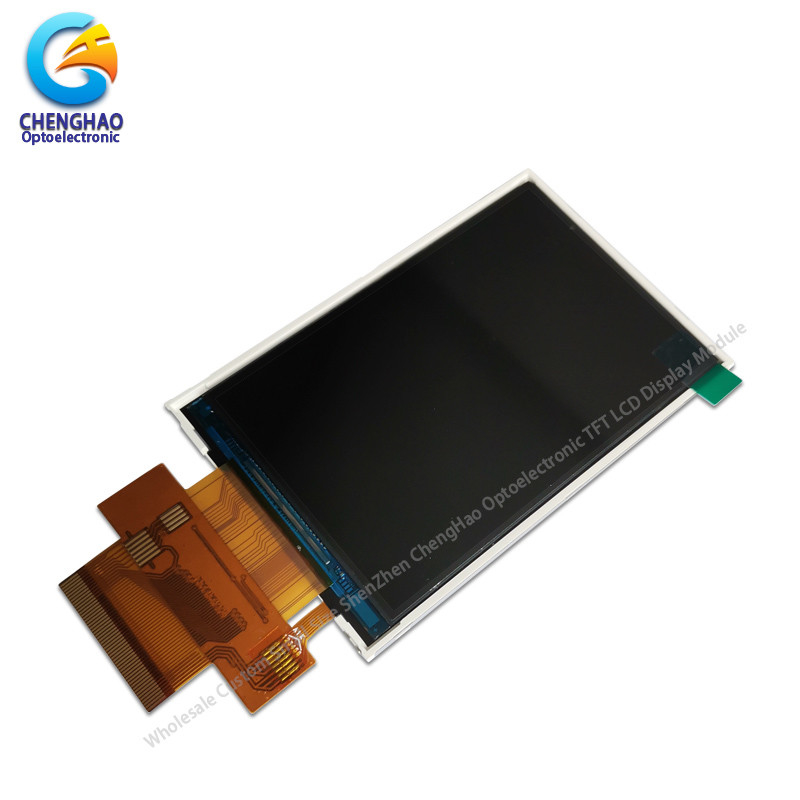

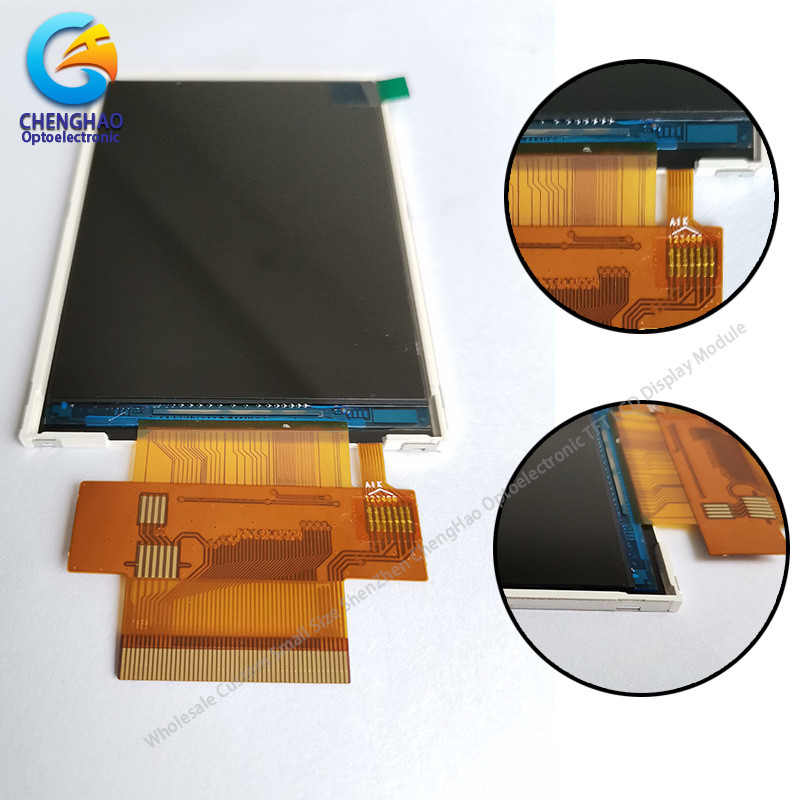

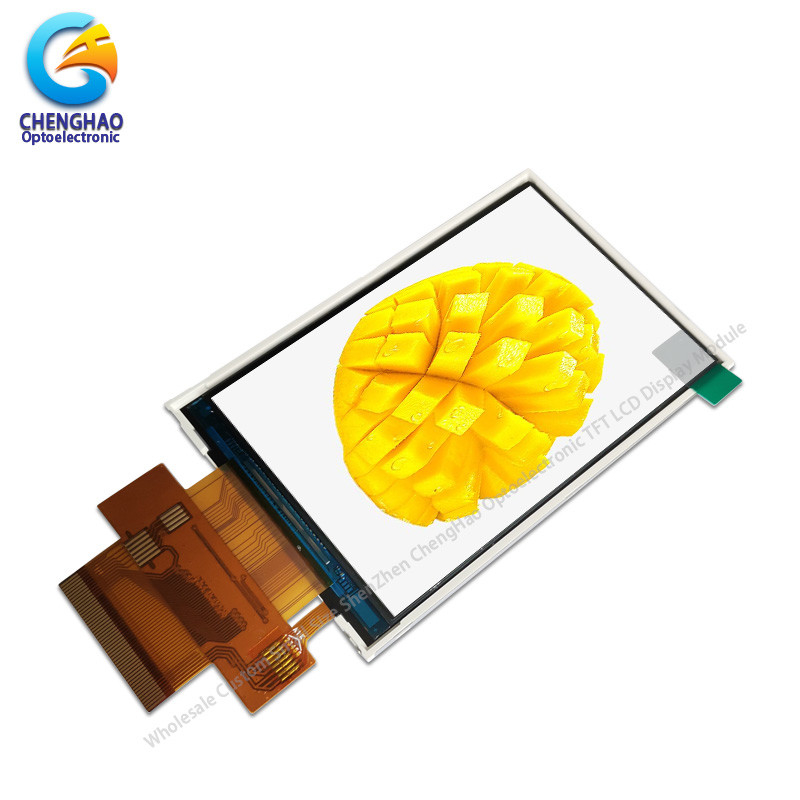

Mô-đun màn hình LCD 9 bit 3,5 inch I80 Hệ thống 320x480 RGB 300cd/m2 CTP

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

Mẫu màn hình ChengHao CH350HV40A là màn hình tinh thể lỏng (LCD) matrix hoạt động màu bóng mỏng (TFT) sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 3,5 inch (màn hình dọc) với 320 pixel ngang x 480 pixel dọc.

Driver được sử dụng cho dự án này là ILI9488 và có thể hiển thị 262K 65K / 16.7M màu sắc bằng đầu vào tín hiệu.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ 4-line_8bit / 3-lines_9bit SPI / 8-/ 9-/16-/18-bit giao diện hệ thống 8080 / SPI +16-/18-bit giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3,5 inch TFT
(2) Hướng nhìn: Tất cả các góc nhìn
(3) LCD Drive IC: ILI9488
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD: Màn hình LCD chất lượng cao 3,5 inch Tft I80 Hệ thống 9 Bit Giao diện 320x480 RGB
* Số phần: CH350HV40A
* Kích thước: 3,5 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive / Resistive Touch Panel
* Loại màn hình: 3.5 "TFT
* Độ phân giải (pixel): 320 ((RGB) * 480
* Hướng nhìn: 80/80/80/80
* TFT Controller IC: ILI9488

* LCM phác thảo: 56,54 ((W) × 84,96 ((H) × 2,4 ((T) mm

* Khu vực hoạt động:48.96 ((W) × 73.44 ((H) mm

* Pixel pitch: 0.153 ((W) × 0.153 ((H) mm

* Giao diện:

4-line_8bit SPI

3-line_9bit SPI

Giao diện hệ thống 8 bit 8080

Giao diện hệ thống 9 bit 8080

Giao diện hệ thống 16 bit 8080

Giao diện hệ thống 18 bit 8080

Giao diện SPI + 16 bit RGB

Giao diện SPI + 18 bit RGB

* Nhiệt độ hoạt động: -20 ~ + 70 °C

* Nhiệt độ lưu trữ: -30 ~ + 80 °C

* Đèn phía sau: 6 đèn LED màu trắng

* Trọng lượng: TBD

* Chế độ hiển thị: IPS/ Transmissive/ NormallyBlack
* Độ sáng: 300 cd/m2
* Loại nối: Loại nối
* Điện áp đầu vào: 3,2 V

* Điện áp hoạt động: 2,9 ~ 3,5 V
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Hỗ trợ kỹ thuật từ xa: Chúng tôi có kỹ sư R & D của riêng chúng tôi, những người có thể trả lời mọi câu hỏi về công nghệ sản phẩm của khách hàng hợp tác bất cứ lúc nào,và cũng có thể cung cấp hỗ trợ kỹ thuật cho các dự án đặc biệt của khách hàng;

(2) Dịch vụ khách hàng trực tuyến 24 giờ:Dịch vụ khách hàng của chúng tôi có kinh nghiệm phong phú trong dịch vụ khách hàng ở nước ngoài và có thể giao tiếp với khách hàng bằng tiếng Anh để đảm bảo rằng kênh liên lạc của bạn với chúng tôi là không bị cản trở.
