240x320 Tn TFT LCD Module 2.2 "Transmissive TN FPC SPI với IC ILI9341V

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

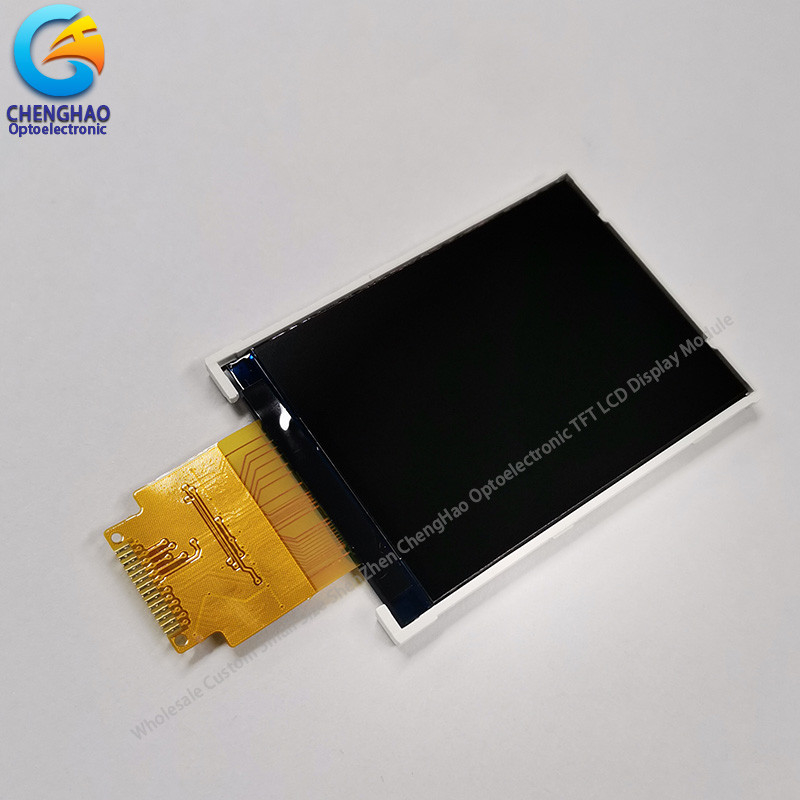

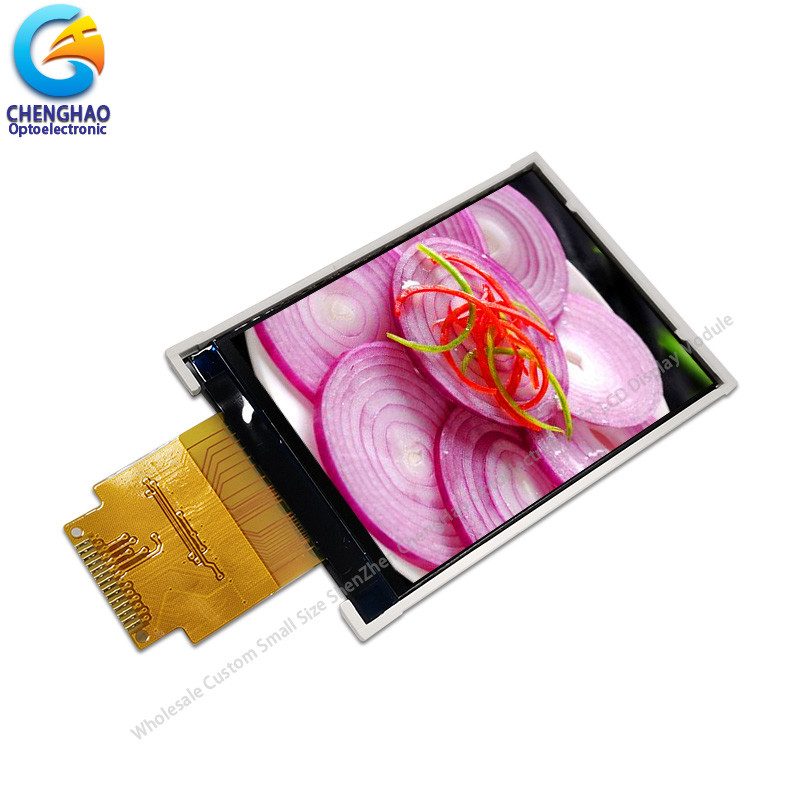

Mô hình màn hình ChengHao CH220QV06A là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) màu hoạt động sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,2 inch (màn hình dọc) với 240 pixel ngang x 320 pixel dọc.

Driver được sử dụng cho dự án này là ILI9341V và có thể hiển thị 262K màu sắc bằng đầu vào tín hiệu SPI 8 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị- Hỗ trợ giao diện SPI.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 2.2 inch TFT + RTP
(2) Hướng nhìn: 6:00
(3) LCD Drive IC: ILI9341V
(4) Chế độ phân cực: truyền / tích cực
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD: Sản phẩm bán buôn 2.2 " 8 bit LCD hiển thị 240x320 độ phân giải Tn Tft module với IC ILI9341V

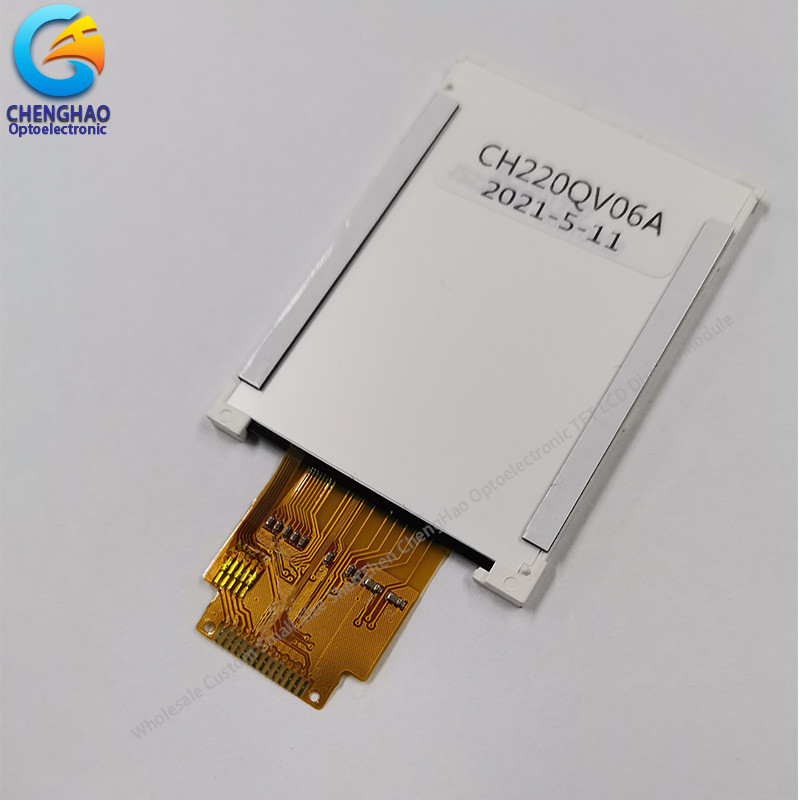

* Phần số. : CH220QV06A
* Kích thước: 2,2 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ kiểu cảm ứng: Capacitive.
* Loại màn hình: 2.2"TFT
* Màu hiển thị: 262K (tùy chọn 16.7M / 65K)
* Độ phân giải (pixel): 240 ((RGB) * 320
* Pixel pitch: 0.219 (H) * 0.219 ((V) mm
* Hướng nhìn: 6:00
* IC điều khiển: ILI9341V
* Chế độ hiển thị: Transmissive/ Normal White/TN
* Kích thước tổng thể: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* Khu vực hoạt động: 33.84 ((W) × 45.12 ((H) mm
* Độ sáng: 250 cd/m2
* Độ tương phản: 500: 1
* Loại giao diện: 4 dòng 8 Bits SPI (Tự chọn RGB / MCU / MIPI Interface)
* Pin NO.: 14 pin
* Độ cao của chân: 0,4 mm
* Loại nối: Loại nối
* Điện áp đầu vào: 3,2 V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 4 đèn LED song song
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

* Sản phẩm được sử dụng rộng rãi trong truyền thông chung, thiết bị gia dụng, kiểm soát công nghiệp, y tế

thiết bị, máy POS, thiết bị, định vị GPS, khung ảnh kỹ thuật số, netbook, tài chính

điện tử, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục,

thể thao và giải trí và các lĩnh vực khác.

* Ví dụ như thiết bị đeo thông minh (như đồng hồ, máy đo nhịp tim ngón tay), thiết bị hiển thị xe hơi (trung tâm xe hơi)

màn hình điều khiển, màn hình điều hướng / màn hình dựa đầu, vv), thiết bị tài chính thanh toán (máy đọc thẻ, tiền mặt

đăng ký, vv), thiết bị đầu cuối của khách hàng (tủ lạnh, máy pha cà phê, nồi cơm thông minh, vv), thang máy

Thiết bị hiển thị (bộ hiển thị kỹ thuật số thang máy), thiết bị điều khiển công nghiệp (bộ hiển thị công nghiệp), thiết bị

Thiết bị đo lường (máy phát hiện, màn hình), thiết bị trí tuệ nhân tạo (robot thông minh), thiết bị y tế

(bộ hiển thị theo dõi nhịp tim) ), thiết bị gia đình thông minh (máy hút khói bếp), nhận dạng an ninh

Thiết bị (kiểm soát truy cập thông minh, máy thẻ đục, v.v.), thiết bị bán hàng tự động (máy bán hàng tự động), v.v.

6Dịch vụ của chúng tôi

Các sản phẩm chất lượng cao cho phép nó xây dựng một mối quan hệ lâu dài với các doanh nghiệp nổi tiếng thế giới trong các ngành công nghiệp

(1) Giá cạnh tranh

Các nhà máy sở hữu riêng cung cấp giá thấp hơn và đảm bảo chất lượng tốt hơn.

(2) Sức mạnh kỹ thuật

Chúng tôi là một nhà cung cấp hàng đầu chuyên sản xuất màn hình LCD màu. Chúng tôi có một đội ngũ kỹ thuật có kinh nghiệm phong phú trong nghiên cứu và phát triển sản phẩm,và có thể cung cấp cho khách hàng hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ tư vấn tùy chỉnh bất cứ lúc nào, rất quan trọng đối với khách hàng hợp tác với nhu cầu dự án đặc biệt.

(3) Đối tác lâu dài

Các sản phẩm được bán cho hơn 40 quốc gia, vì vậy từ Chenghao Optoelectronic bạn có thể nhận được hứa hẹn cung cấp ổn định hơn;

(4) Dịch vụ chuyên nghiệp

Chúng tôi có một đội ngũ chuyên nghiệp sau bán hàng có thể cung cấp cho bạn dịch vụ tư vấn sau bán hàng 24 giờ một ngày.bạn có thể cho chúng tôi phản hồi, và các kỹ sư kỹ thuật của chúng tôi sẽ cung cấp cho bạn các dịch vụ tư vấn từ xa trực tuyến bất cứ lúc nào.

(5) Chất lượng phải được đảm bảo

Tất cả các tấm là 100% hoàn toàn mới, không có tấm giả; Tất cả các gói có nhãn và số serial để khách hàng dễ dàng xem;
