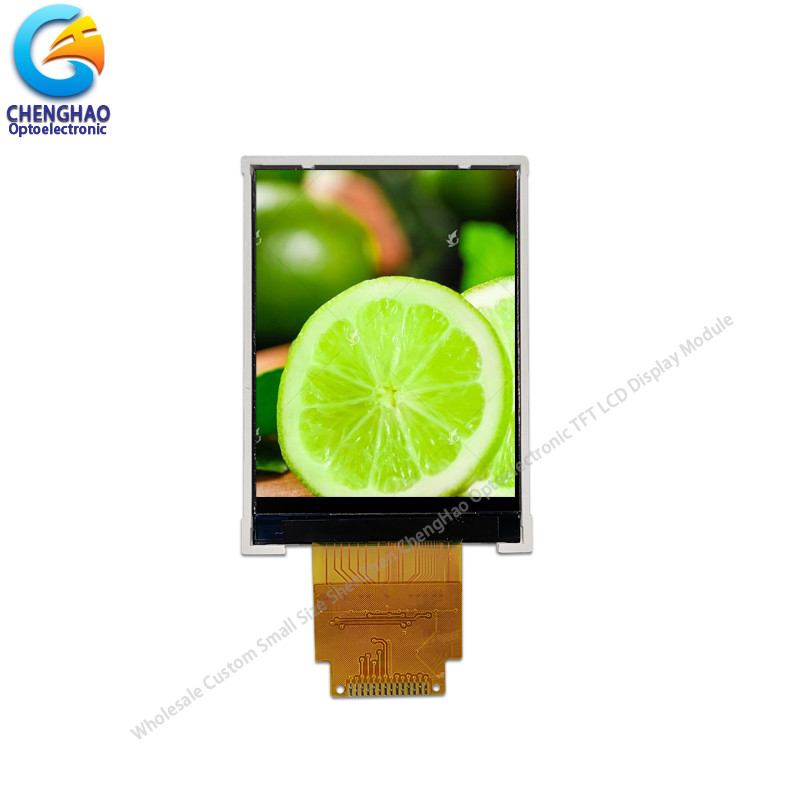

Driver IC Mô-đun LCD TFT nhỏ TN Transmission 2.2 Inch 240x320 Dots

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

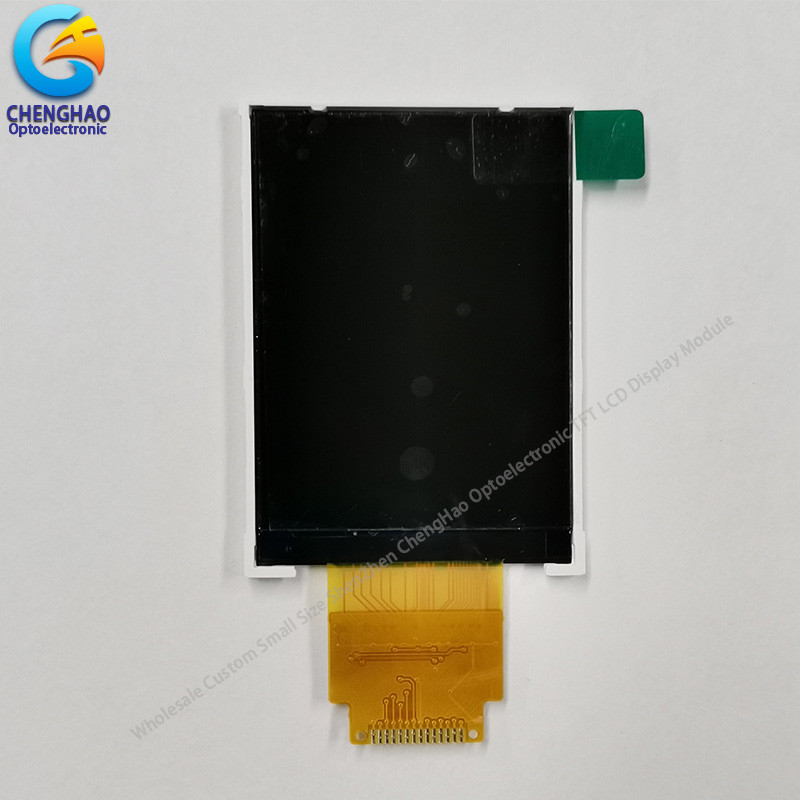

Mô hình màn hình ChengHao CH220QV06A là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) màu hoạt động sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight, và FPC.

Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,2 inch (màn hình dọc) với 240 pixel ngang x 320 pixel dọc.

Driver được sử dụng cho dự án này là ILI9341V và có thể hiển thị 262K màu sắc bằng đầu vào tín hiệu SPI 8 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị- Hỗ trợ giao diện SPI.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 2.2 inch TFT + RTP
(2) Hướng nhìn: 6:00
(3) LCD Drive IC: ILI9341V
(4) Chế độ phân cực: truyền / tích cực
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD: Chất lượng cao 2.2 Inch TFT LCD Module nhỏ 240x320 Dot với IC ILI9341V
* Phần số. : CH220QV06A
* Kích thước: 2,2 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ kiểu cảm ứng: Capacitive.
* Loại màn hình: 2.2"TFT
* Màu sắc hiển thị: 262K
* Độ phân giải (pixel): 240 ((RGB) * 320
* Pixel pitch: 0.219 (H) * 0.219 ((V) mm
* Hướng nhìn: 6:00
* IC điều khiển: ILI9341V
* Chế độ hiển thị: Transmissive/ Normal White/TN
* Kích thước tổng thể: 40.1 ((W) × 55.2 ((H) × 2.35 ((T) mm
* Khu vực hoạt động: 33.84 ((W) × 45.12 ((H) mm
* Độ sáng: 250 cd/m2
* Độ tương phản: 500: 1
* Loại giao diện: 4 dòng 8 bit SPI
* Pin NO.: 14 pin
* Độ cao của chân: 0,4 mm
* Loại nối: Loại nối
* Điện áp đầu vào: 3,2 V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 4 đèn LED song song
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

6Dịch vụ của chúng tôi

(1) Hỗ trợ kỹ thuật từ xa: Chúng tôi có kỹ sư R & D của riêng chúng tôi, những người có thể trả lời mọi câu hỏi về công nghệ sản phẩm của khách hàng hợp tác bất cứ lúc nào,và cũng có thể cung cấp hỗ trợ kỹ thuật cho các dự án đặc biệt của khách hàng;

(2) Dịch vụ khách hàng trực tuyến 24 giờ:Dịch vụ khách hàng của chúng tôi có kinh nghiệm phong phú trong dịch vụ khách hàng ở nước ngoài và có thể giao tiếp với khách hàng bằng tiếng Anh để đảm bảo rằng kênh liên lạc của bạn với chúng tôi là không bị cản trở.

7Tại sao lại chọn chúng tôi?

(1) Chúng tôi cung cấp dịch vụ bảo hành sản phẩm ít nhất một năm cho tất cả các đơn đặt hàng của khách hàng hợp tác, vui lòng tham khảo dịch vụ khách hàng trực tuyến của chúng tôi để biết chi tiết;

(2) Tất cả các sản phẩm của chúng tôi đã trải qua các quy trình kiểm tra chất lượng nghiêm ngặt như thử nghiệm bật điện / kiểm tra gương trước khi rời khỏi nhà máy,đảm bảo rằng tỷ lệ lỗi của chúng tôi được giảm xuống dưới 0.3%.

(3) Nếu khách hàng cần, chúng tôi có thể cung cấp miễn phí CE / ROHS và các dịch vụ chứng nhận khác cho các sản phẩm hợp tác;

(4) Mỗi mô-đun LCD TFT của chúng tôi có một lượng nhỏ trong kho. Nếu bạn cần mẫu, bạn có thể yêu cầu chúng từ dịch vụ khách hàng của chúng tôi.Chúng tôi có thể hoàn trả cho bạn phí mẫu khi bạn thiết lập hợp tác với chúng tôi trong giai đoạn sau.

7. Câu hỏi thường gặp

1Chúng ta là ai?
Chúng tôi có trụ sở tại Quảng Đông Trung Quốc, bắt đầu từ năm 2015, bán cho

Tây Âu (35,00%)

Châu Đại Dương (25,00%)

Bắc Mỹ (13,00%)

Nam Mỹ (7,00%)

Đông Nam Á (7,00%)

Bắc Âu (7,00%)

Nam Âu (4,00%)

Thị trường nội địa (2,00%).

Có tổng cộng khoảng 30 người trong văn phòng của chúng tôi.

2 Làm thế nào để đảm bảo chất lượng?
Luôn luôn lấy mẫu trước khi sản xuất hàng loạt;
Luôn luôn kiểm tra cuối cùng trước khi vận chuyển.

3Anh có thể mua gì từ chúng tôi?
Màu TFT LCD, Touch Panel Modules, PCcap & Cover Glass, Monochrome LCD, bảng chuyển đổi.

4Tại sao bạn nên mua từ chúng tôi chứ không phải từ các nhà cung cấp khác?
CHENGHAO LCD là một doanh nghiệp công nghệ cao quốc gia được thành lập vào năm 2016. Chúng tôi cam kết nghiên cứu và phát triển, sản xuất và bán màn hình LCD,màn hình cảm ứng và các giải pháp hiển thị toàn diện.

5Chúng tôi có thể cung cấp những dịch vụ nào?
Điều khoản giao hàng được chấp nhận: FOB, CIF, EXW, FCA, DDP, giao hàng nhanh;
Tiền tệ thanh toán được chấp nhận:USD,CNY;
Phương thức thanh toán được chấp nhận: T/T, L/C, MoneyGram, Thẻ tín dụng, PayPal, Western Union, Tiền mặt;
Ngôn ngữ nói: Tiếng Anh, Trung Quốc

Nếu bạn có thêm câu hỏi, xin vui lòng liên hệ với chúng tôi ngay bây giờ, chúng tôi mong muốn giao tiếp với bạn!
