300cd / M2 màn hình LCD kháng 480 × 854 IPS truyền với Rtp

Mô tả sản phẩm

1. Thông số kỹ thuật

2Mô tả.

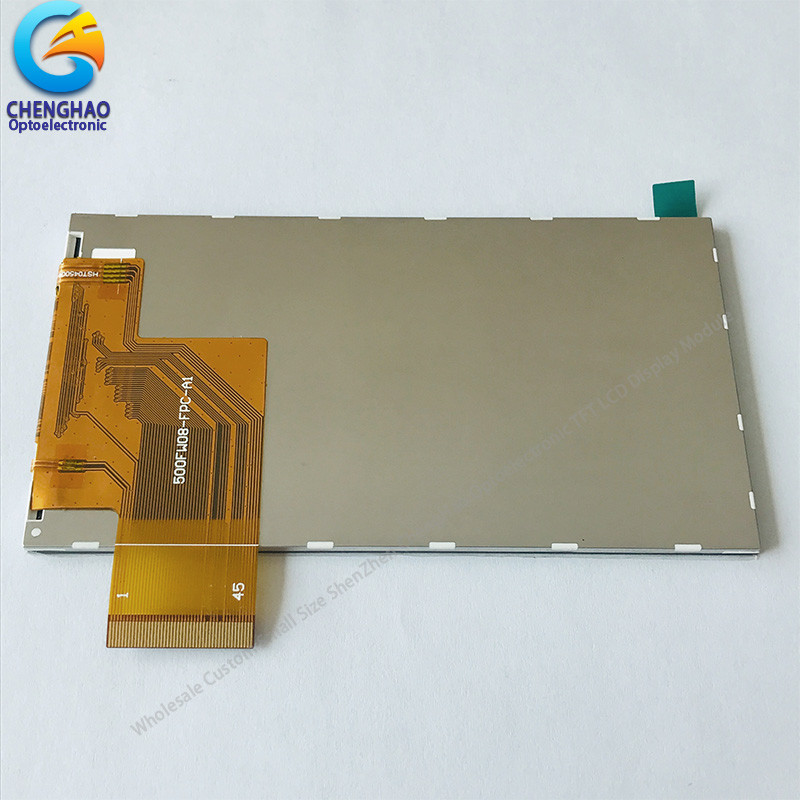

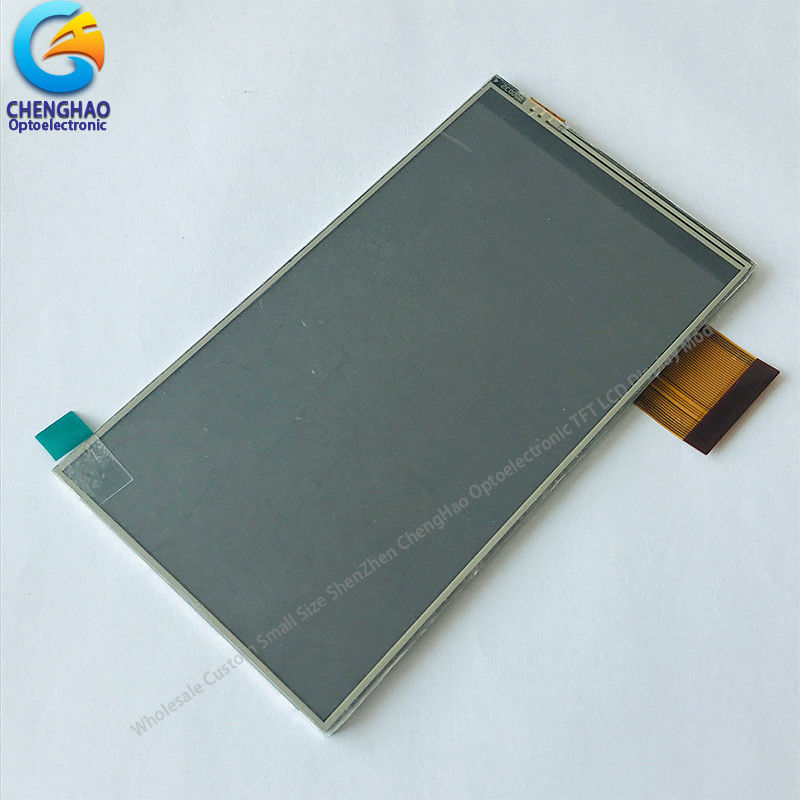

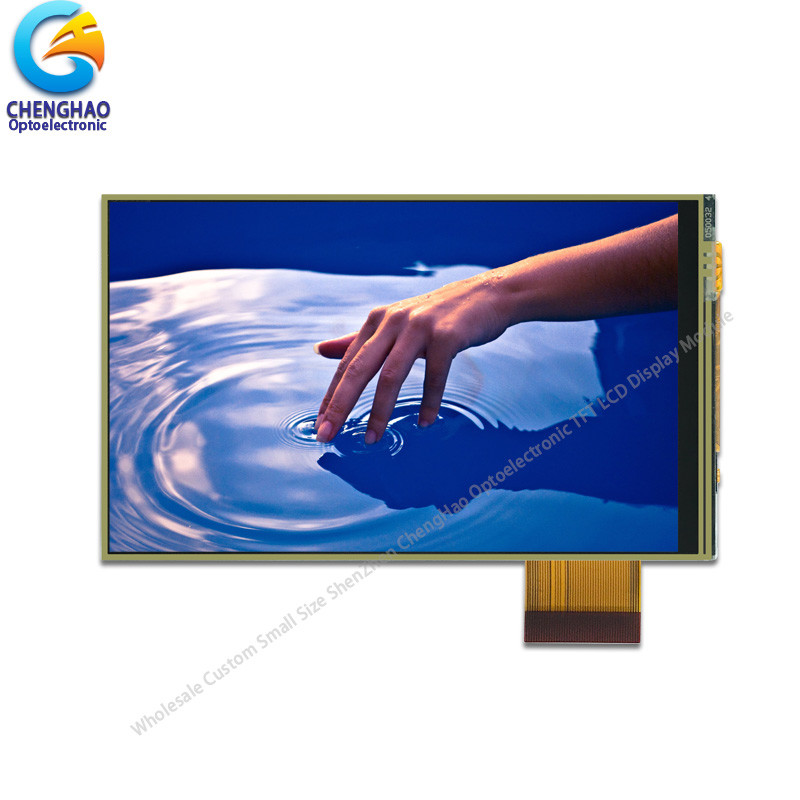

Mẫu màn hình ChengHao CH500FW08A là màn hình tinh thể lỏng (LCD) matrix hoạt động màu bóng mỏng (TFT) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng kháng và FPC.

Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 5 inch (Màn hình cảnh quan) với độ phân giải 480 * 854 (480 ngang x 854 pixel dọc).

Các trình điều khiển được sử dụng cho dự án này làJD9161và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu SPI 3 dòng hoặc 24bit RGB. Driver được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.Hỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 5 " TFT
(2) Hướng nhìn: góc nhìn tự do
(3) LCD Drive IC:JD9161 hoặc COMPATIBLE
(4) Chế độ phân cực: truyền / âm
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Ứng dụng

5Sản phẩm của chúng tôi

(1) Mô-đun
* Kích thước: 1.14"/"1.44"/1.47"/1.50"/1.54"/1.77"/1.80"/2.0"/2.1"/2.31"/2.40"/2.80"/3.50"/3.90"/3.95"/3.97"/3.98"/4.0"/4.3"/5.0"/5.5"/6.0"/7.0"/8.0"/9.0"/10.1"
* Hình dạng: hình tròn / hình vuông ((Horizontal/vertical)
* Giao diện: MIPI / RGB / SPI / MCU
* Số điểm: tùy chọn
* Độ sáng
Thường xuyên: 100-500 nits
Nhận thấy ánh sáng mặt trời: 500-1000 nits
Bảng điều khiển cảm ứng (2)
* Loại cảm ứng: Không cảm ứng / cảm ứng kháng / cảm ứng dung lượng
* Loại giao diện: I2C / USB
(3) Logo: Xếp bằng lụa
(4) Kính: Chống phản xạ / Chống chói / Chống phá hoại
(5) Giao diện: HDMI/VGA/DVIUSB/BNC

6. Đảm bảo chất lượng sản phẩm

(1) Nhà cung cấp nguyên liệu thô chất lượng cao:
bảo đảm sau bán hàng và nhà cung cấp ổn định lâu dài, bảng LCD và Driver IC được làm bằng nguyên liệu A-được quy định.
(2) Các vật liệu khác:
Chúng tôi cũng sử dụng nguyên liệu nguyên liệu mới A-được điều chỉnh
(3) Kiểm soát chất lượng nghiêm ngặt:
Thông qua tỷ lệ lên đến 98,5%, tỷ lệ lỗi khách hàng trực tuyến thấp đến 0,3%.
Kiểm tra được thực hiện trong FOG==> LCM==> LCM + RTP / CTP==> kiểm tra trực tuyến sản xuất ==> Kiểm tra Q.C==> thử nghiệm lão hóa 4 giờ với tải trong phòng đặc biệt 60 °C (tùy chọn) ==> OQC.
Một sản phẩm phải vượt qua 5 thử nghiệm trước khi vận chuyển: kiểm tra đến, kiểm tra trực tuyến 100%, kiểm tra QC tại chỗ, kiểm tra lão hóa và kiểm tra OQC, v.v.

7. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?

A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?

A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?

A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?

A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?

A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?

A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q7: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?

A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q8: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?

A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.

Q9: Thời gian bảo hành của bạn dài bao lâu?

A: Chúng tôi đảm bảo chất lượng trong một năm.
