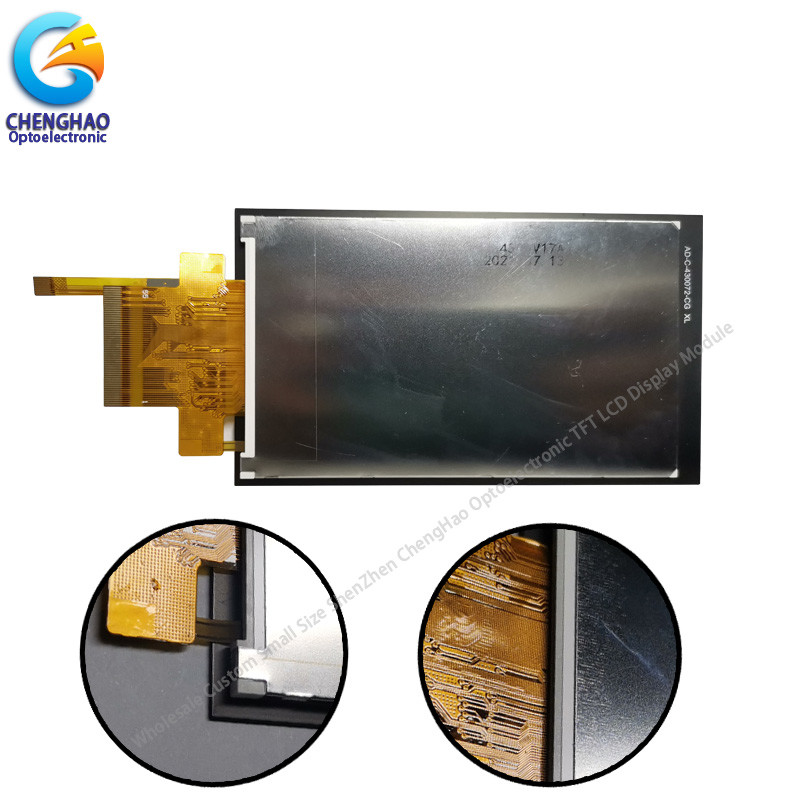

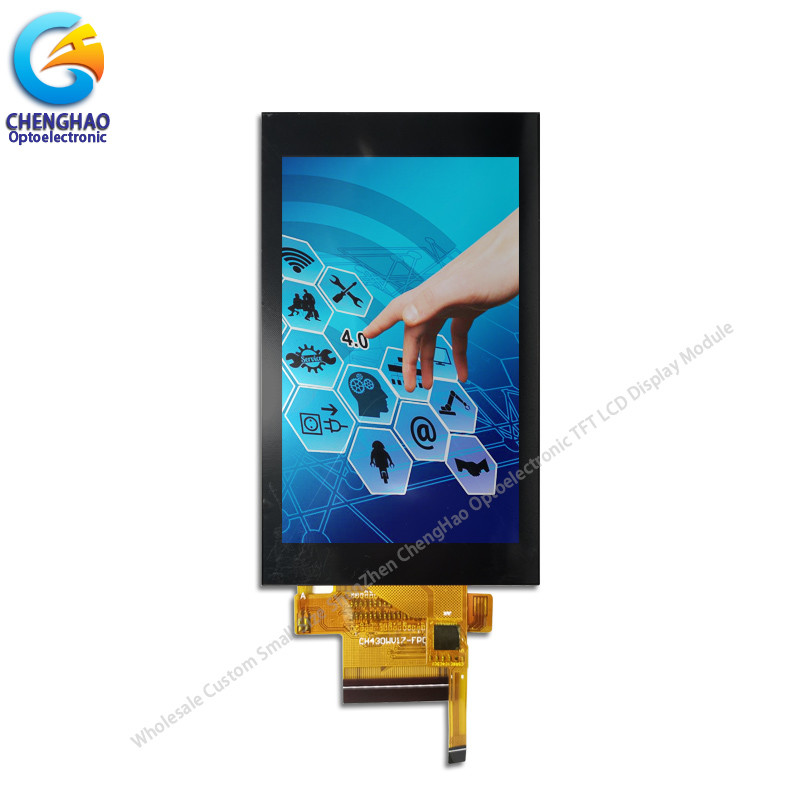

4.3 inch TFT NT35510 480 * 800 màn hình cảm ứng LCD nhỏ cho máy POS

Mô tả sản phẩm

4.3 inch TFT NT35510 480 * 800 màn hình cảm ứng LCD nhỏ cho máy POS

4.3 inch màn hình cảm ứng TFT NT35510 480 * 800 màn hình LCD OEM cho máy Pos

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH430WV17A-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích màn hình hoạt động đo ngang 4,3 (16: 9) inch với độ phân giải WVGA (480 pixel ngang x 800 pixel dọc).

trình điều khiển được sử dụng cho dự án này là NT35510 hoặc tương thích và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: TFT
(2) Định hướng xem: Tất cả
(3) LCD Drive IC: NT35510
(4) Chế độ phân cực: IPS / Transmissive / NormalBlack
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4. Chi tiết nhanh.

* Tên LCD:4.3 inch màn hình cảm ứng TFT NT35510 480 * 800 màn hình LCD OEM cho máy Pos
* Số phần: CH430WV17A-CT
* Kích thước: 4,3 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive
* Loại màn hình: TFT
* Màu sắc hiển thị: 16.7M
* Độ phân giải (pixel): 480x800 điểm

* Pixel pitch: 0.117 ((W) × 0.117 ((H) mm
* Hướng nhìn: Tất cả các góc nhìn
* IC điều khiển: NT35510
* Chế độ hiển thị: IPS/ Transmissive/ NormallyBlack
* Kích thước tổng thể: 66.26 ((W) × 113.9 ((H) × 3.35 ((T) mm
* Vùng hoạt động TFT / CTP: 56,16 ((W) × 93,6 ((H) mm

* Độ sáng: 400 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: giao diện hệ thống 8-/16-/18-/24-bit80
Giao diện SPI+16-/18-/24-bitRGB
MIPI DSI
* Pin NO.: 20 pin
* Độ cao của chân: 0.5mm
* Loại nối: Loại nối
* Điện áp đầu vào: 3.3V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 8Đèn LED trắng theo chuỗi
Nếu = 20mA, Vf = 25.6
* Thời gian hoạt động của đèn LED: 20000h

5Ứng dụng

Các sản phẩm được sử dụng rộng rãi trong thông tin liên lạc chung, thiết bị gia dụng, kiểm soát công nghiệp, thiết bị y tế, máy POS,các thiết bị, máy đo, định vị GPS, khung ảnh kỹ thuật số, netbook,điện tử tài chính, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục, thể thao và giải trí, vv.Máy kiểm soát truy cập, máy lưu trữ, walkie-talkie, chuông cửa video, máy học, máy đọc điểm, định vị GPS, v.v.

6Đảm bảo chất lượng sản phẩm

(1) Nhà cung cấp nguyên liệu thô chất lượng cao:
bảo đảm sau bán hàng và nhà cung cấp ổn định lâu dài, bảng LCD và Driver IC được làm bằng nguyên liệu A-được quy định.
(2) Các vật liệu khác:
Chúng tôi cũng sử dụng nguyên liệu nguyên liệu mới A-được điều chỉnh
(3) Kiểm soát chất lượng nghiêm ngặt:
Thông qua tỷ lệ lên đến 98,5%, tỷ lệ lỗi khách hàng trực tuyến thấp đến 0,3%.
Kiểm tra được thực hiện trong FOG==> LCM==> LCM + RTP / CTP==> kiểm tra trực tuyến sản xuất ==> Kiểm tra Q.C==> thử nghiệm lão hóa 4 giờ với tải trong phòng đặc biệt 60 °C (tùy chọn) ==> OQC.
Một sản phẩm phải vượt qua 5 thử nghiệm trước khi vận chuyển: kiểm tra đến, kiểm tra trực tuyến 100%, kiểm tra QC tại chỗ, kiểm tra lão hóa và kiểm tra OQC, v.v.

7. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q7: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q8: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?
A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.

Q9: Thời gian bảo hành của bạn dài bao lâu?
A: Chúng tôi đảm bảo chất lượng trong một năm.
