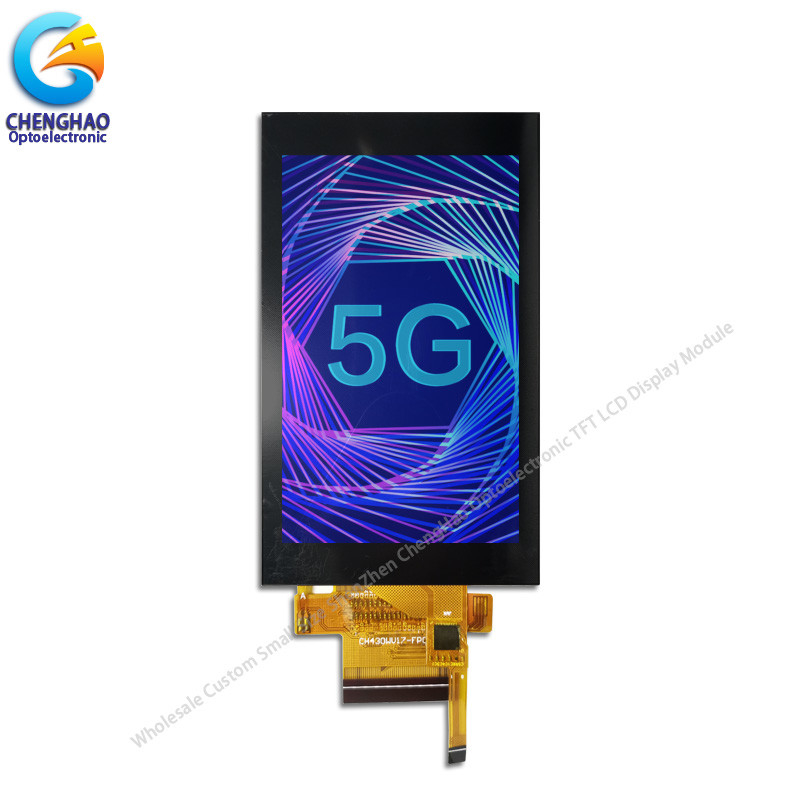

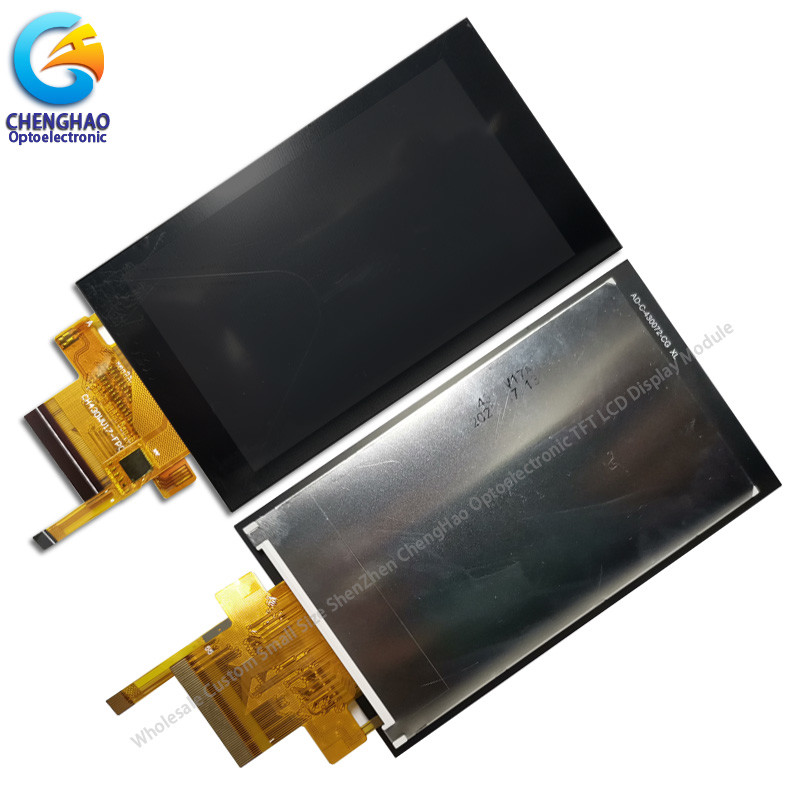

4.3inch GT911 PCAP LCD Touch Screen Module với Capacitive Panel

Mô tả sản phẩm

4.3inch GT911 PCAP LCD Touch Screen Module với Capacitive Panel

4.3 Mô-đun màn hình cảm ứng Pcap 480 800 Máy phân phối nhiên liệu màn hình LCD với bảng điều khiển dung lượng

1. Thông số kỹ thuật

2Mô tả.

Mô hình màn hình ChengHao CH430WV17A-CT là màn hình tinh thể lỏng (LCD) matrix thin film transistor (TFT) hoạt động màu sử dụng TFT silic vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích màn hình hoạt động đo ngang 4,3 (16: 9) inch với độ phân giải WVGA (480 pixel ngang x 800 pixel dọc).

trình điều khiển được sử dụng cho dự án này là NT35510 hoặc tương thích và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Chi tiết nhanh.

* Tên LCD:4.3 Mô-đun màn hình cảm ứng Pcap 480 800 Máy phân phối nhiên liệu màn hình LCD với bảng điều khiển dung lượng
* Số phần: CH430WV17A-CT
* Kích thước: 4,3 inch
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive Touch Panel
* Loại màn hình: TFT+CTP
* Màu sắc hiển thị: 16.7M (Tự chọn)
* Pixel: 480*800 dot

* Pixel pitch: 0,0117 × 0,0117 cm
* Hướng nhìn: góc nhìn tự do
* Driver IC: NT35510
* Chế độ hiển thị: IPS / Transmissive / Thông thường đen
* Kích thước tổng thể: 6.626 × 11.39 × 0.335 cm
* Vùng hoạt động TFT / CTP: 5.616×9.36 cm

* Độ sáng: 400 Nits
* Độ tương phản: 800:1
* Loại giao diện: giao diện hệ thống 8-/16-/18-/24-bit80
Giao diện SPI+16-/18-/24-bitRGB
MIPI DSI
* Pin NO.: 20 pin
* Độ cao của chân: 0,05 cm
* Loại nối: Loại nối
* Điện áp đầu vào: 3.3V
* Loại đèn nền và màu sắc: đèn nền LED / màu trắng
Đèn nền: 8 đèn LED màu trắng theo chuỗi
Nếu = 20mA, Vf = 25.6
* Thời gian hoạt động của đèn LED: 20000h

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: TFT 4,3"
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: NT35510
(4) Chế độ phân cực: IPS / Transmissive / NormalBlack
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Ứng dụng

* Sản phẩm được sử dụng rộng rãi trong truyền thông chung, thiết bị gia dụng, kiểm soát công nghiệp, y tế

thiết bị, máy POS, thiết bị, định vị GPS, khung ảnh kỹ thuật số, netbook, tài chính

điện tử, điện tử truyền thông, điện tử tiêu dùng, thiết bị thông tin, văn hóa, giáo dục,

thể thao và giải trí và các lĩnh vực khác.

* Ví dụ như thiết bị đeo thông minh (như đồng hồ, máy đo nhịp tim ngón tay), thiết bị hiển thị xe hơi (trung tâm xe hơi)

màn hình điều khiển, màn hình điều hướng / màn hình dựa đầu, vv), thiết bị tài chính thanh toán (máy đọc thẻ, tiền mặt

đăng ký, vv), thiết bị đầu cuối của khách hàng (tủ lạnh, máy pha cà phê, nồi cơm thông minh, vv), thang máy

Thiết bị hiển thị (bộ hiển thị kỹ thuật số thang máy), thiết bị điều khiển công nghiệp (bộ hiển thị công nghiệp), thiết bị

Thiết bị đo lường (máy phát hiện, màn hình), thiết bị trí tuệ nhân tạo (robot thông minh), thiết bị y tế

(bộ hiển thị theo dõi nhịp tim) ), thiết bị gia đình thông minh (máy hút khói bếp), nhận dạng an ninh

Thiết bị (kiểm soát truy cập thông minh, máy thẻ đục, v.v.), thiết bị bán hàng tự động (máy bán hàng tự động), v.v.
