480x800 4.3inch IPS màn hình LCD RGB Dải dọc TFT LCD Module

Mô tả sản phẩm

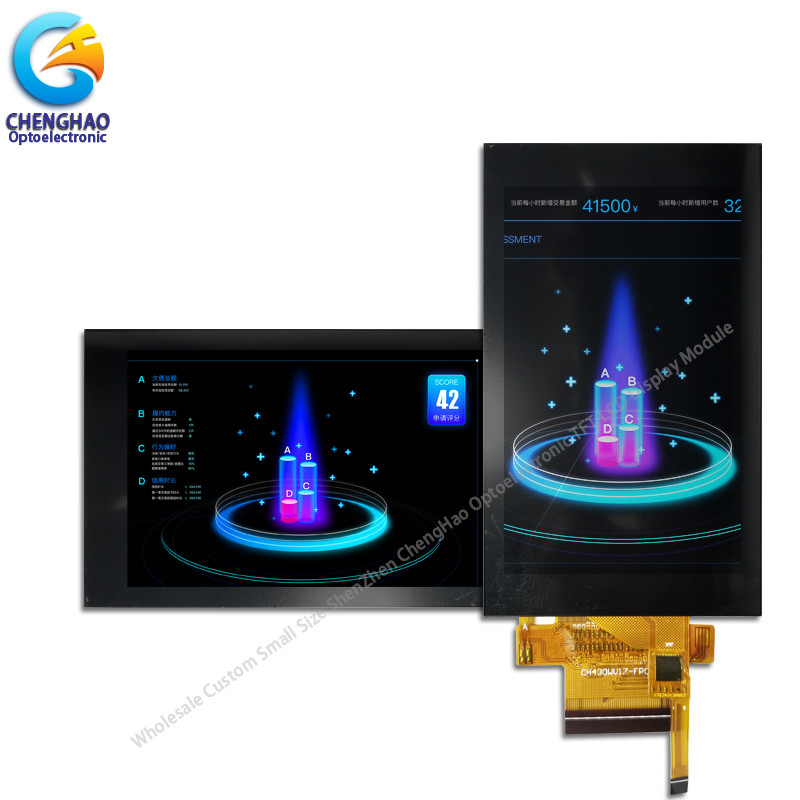

480x800 4.3inch IPS màn hình LCD RGB Dải dọc TFT LCD Module

4.3inch Ips Capacitive Touchscreen 480 800 RGB Vertical Strip TFT LCD Module

1. Thông số kỹ thuật

2Mô tả.

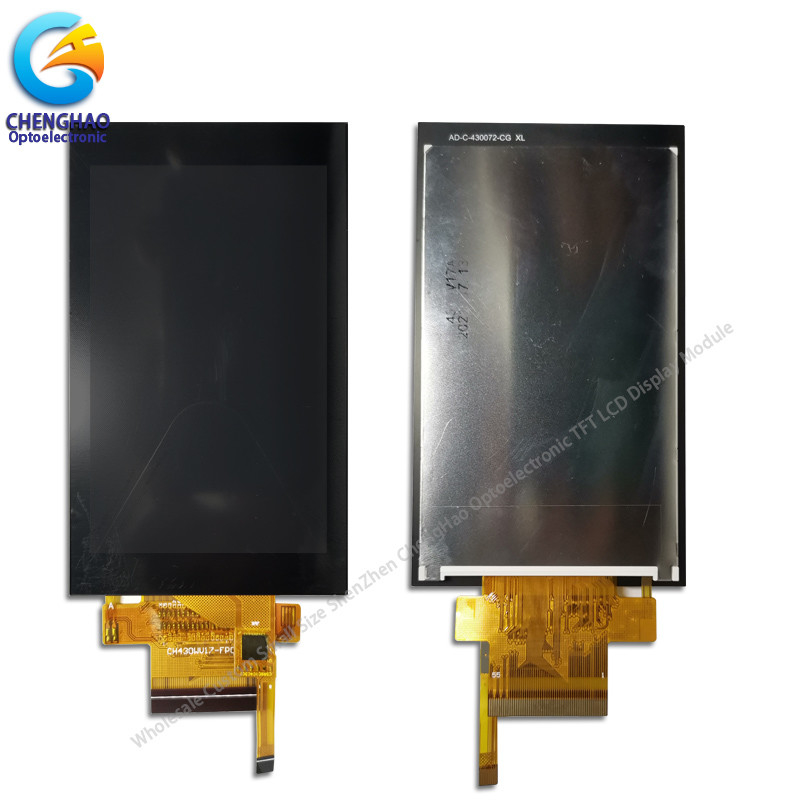

Mô hình màn hình ChengHao CH430WV17A-CT là một màn hình tinh thể lỏng (LCD) mà sử dụng silic amorphous TFT như một thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích màn hình hoạt động đo ngang 4,3 (16: 9) inch với độ phân giải WVGA (480 pixel ngang x 800 pixel dọc).

trình điều khiển được sử dụng cho dự án này là NT35510 hoặc tương thích và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

3. Chi tiết nhanh.

* Tên LCD:4.3inch Ips Capacitive Touchscreen 480 800 RGB Vertical Strip Tft LCD Module
* Số phần: CH430WV17A-CT
* Kích thước: 4.3"
* Với bảng điều khiển cảm ứng hoặc không: Có
* Loại cảm ứng: Capacitive
* Loại màn hình: TFT + Capacitive Touch Panel
* Màu sắc hiển thị: 16.7M
* Độ phân giải (pixel): 480x800 điểm

* Pixel pitch: 0.117×0.117 mm
* Hướng nhìn: Tất cả các góc nhìn
* IC điều khiển: NT35510
* Chế độ hiển thị: IPS/ Transmissive/ NormallyBlack
* Kích thước tổng thể: 6.626 ((W) × 11.39 ((H) × 0.335 ((T) cm
* Khu vực hoạt động TFT / CTP: 5.616 ((W) × 9.36 ((H) cm

* Độ sáng: 400 Nits
* Độ tương phản: 800:1
* Loại giao diện: giao diện hệ thống 8-/16-/18-/24-bit80
Giao diện SPI+16-/18-/24-bitRGB
MIPI DSI
* Pin NO.: 20 pin
* Độ cao của chân: 0,05 cm
* Loại nối: Loại nối
* Điện áp đầu vào: 3.3V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 8Đèn LED trắng theo chuỗi
Nếu = 20mA, Vf = 25.6
* Thời gian hoạt động của đèn LED: 20000h

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 4,3 inch TFT
(2) Hướng nhìn: góc nhìn tự do
(3) LCD Drive IC: NT35510
(4) Chế độ phân cực: IPS/ Transmissive/ NormalBlack
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Ứng dụng

Sản phẩm của chúng tôi được sử dụng rộng rãi cho máy ngân hàng, công cụ truyền thông, thiết bị gia dụng, thiết bị ô tô, điện thoại di động, điện thoại cửa video, E-book, điện thoại di động, MP5, máy tính bảng,Máy định vị GPS vv.

5Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.
