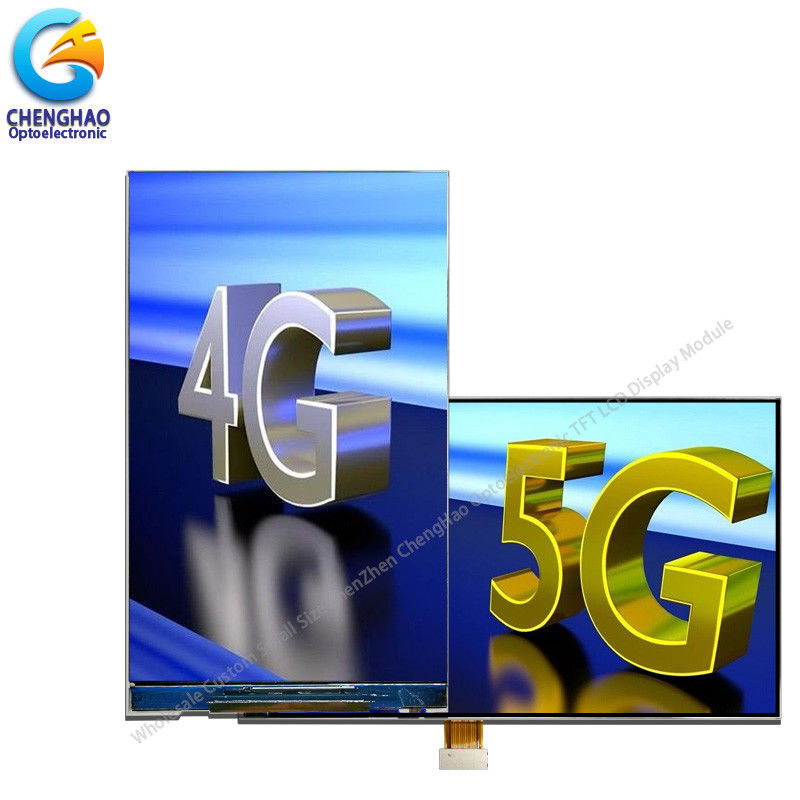

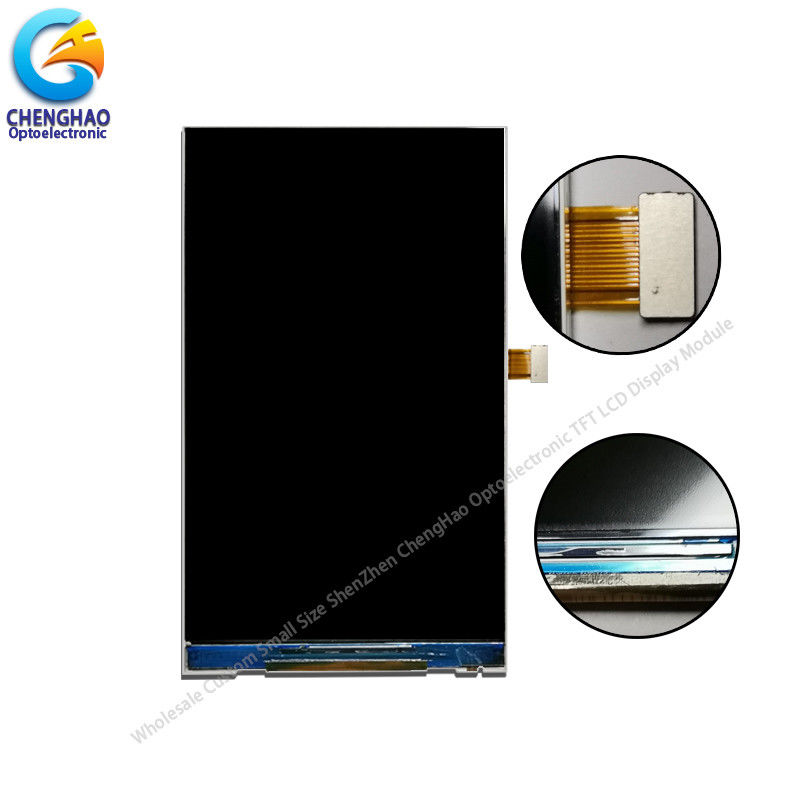

3.95 inch LCD IPS Panel 2 Lane MIPI DSI Interface LCD Display Module

Mô tả sản phẩm

3.95 inch LCD IPS Panel 2 Lane MIPI DSI Interface LCD Display Module

3.95 inch LCD IPS Panel 480 * 800 2 Lane MIPI DSI Interface Lcd Display Module

1. Thông số kỹ thuật

2Mô tả.

* CH400WV13 là màn hình tinh thể lỏng ma trận màu hoạt động (LCD).
* Nó bao gồm một bảng điều khiển LCD TFT, driver IC, FPC, đèn nền.

* Nó là 480 (RGB) x 800 phân giải TFT mô-đun LCD, hiển thị rõ ràng

* Màn hình màu 4 inch
* Sử dụng giao diện MIPI DSI 2 làn

* Đèn nền với các tùy chọn độ sáng khác nhau từ 200 - 1500 cd / m2 có sẵn.
* Tiêu chuẩn quy trình cấp quân sự, làm việc ổn định lâu dài
* Cung cấp hỗ trợ kỹ thuật cơ bản cho tài xế
* Hỗ trợ dịch vụ tùy chỉnh! Nội dung tùy chỉnh bao gồm FPC / độ sáng đèn nền / cài đặt bảng điều khiển cảm ứng, vv
* Panel cảm ứng cụ thể có thể được thiết kế & tùy chỉnh.
* Phù hợp với RoHS & REACH.

* Nếu bạn không thể tìm thấy một phù hợp, liên hệ với chúng tôi để có được một khuyến nghị.

3. Chi tiết nhanh.

* Tên LCD:3.95 inch LCD IPS Panel 480 * 800 2 Lane MIPI DSI Interface Lcd Display Module
* Số phần: CH400WV13
* Kích thước: 4,0 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive Touch Panel hoặc Resistive Touch Panel
* Loại màn hình: 4.0"TFT
* Màu sắc hiển thị: 16.7M/262K/65K
* Độ phân giải (pixel): 480 ((RGB) * 800
* Pixel pitch: 0.108 ((W) × 0.108 ((H) mm
* Hướng nhìn: 80/80/80/80
* IC điều khiển: ST7701S
* Chế độ hiển thị: Transmissive / Thông thường màu trắng / IPS
* Kích thước tổng thể: 56,34 ((W) × 95,70 ((H) × 2,0 ((T) mm
* Vùng hoạt động: 51,84 ((W) × 86,4 ((H) mm
* Độ sáng: 400 cd/m2
* Độ tương phản: 800:1
* Loại giao diện: 8/9/16/18Bit MCU 16/18/24bit RGB 3-line/4-line Serial
* Pin NO.: 30 pin
* Độ cao của chân: 0.5mm
* Loại nối: Loại nối
* Điện áp đầu vào: 3.3V
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 6 đèn LED song song
Nếu = 20mA, Vf = 26,4V
* Thời lượng LED: 50000h

4. Hình vẽ

Ghi chú:
(1) Loại màn hình: 3.95" TFT
(2) Hướng nhìn: 80/80/80/80
(3) LCD Drive IC: ST7701S
(4) Chế độ phân cực: IPS / Transmissive / NormalBlack
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

5Ứng dụng

(1) truyền thông

(2) các thiết bị gia dụng

(3) Kiểm soát công nghiệp

(4) Thiết bị y tế

(5) Máy POS

(6) thiết bị đo

(7) Điều hướng GPS

(8) khung ảnh số

(9) netbook

(10) điện tử tài chính

(11) điện tử truyền thông

(12) Điện tử tiêu dùng

(13) thiết bị thông tin

(14) văn hóa,

(15) giáo dục,

(16) thể thao và giải trí và các lĩnh vực khác.

6Tại sao lại chọn chúng tôi?

Các sản phẩm chất lượng cao cho phép nó xây dựng một mối quan hệ lâu dài với các doanh nghiệp nổi tiếng thế giới trong các ngành công nghiệp
(1) Giá cạnh tranh
Các nhà máy sở hữu riêng cung cấp giá thấp hơn và đảm bảo chất lượng tốt hơn.
(2) Sức mạnh kỹ thuật
Chúng tôi là một nhà cung cấp hàng đầu chuyên sản xuất màn hình LCD màu. Chúng tôi có một đội ngũ kỹ thuật có kinh nghiệm phong phú trong nghiên cứu và phát triển sản phẩm,và có thể cung cấp cho khách hàng hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ tư vấn tùy chỉnh bất cứ lúc nào, rất quan trọng đối với khách hàng hợp tác với nhu cầu dự án đặc biệt.
(3) Đối tác lâu dài
Các sản phẩm được bán cho hơn 40 quốc gia, vì vậy từ Chenghao Optoelectronic bạn có thể nhận được hứa hẹn cung cấp ổn định hơn;
(4) Dịch vụ chuyên nghiệp
Chúng tôi có một đội ngũ chuyên nghiệp sau bán hàng có thể cung cấp cho bạn dịch vụ tư vấn sau bán hàng 24 giờ một ngày.bạn có thể cho chúng tôi phản hồi, và các kỹ sư kỹ thuật của chúng tôi sẽ cung cấp cho bạn các dịch vụ tư vấn từ xa trực tuyến bất cứ lúc nào.
(5) Chất lượng phải được đảm bảo
Tất cả các tấm là 100% hoàn toàn mới, không có tấm giả; Tất cả các gói có nhãn và số serial để khách hàng dễ dàng xem;

7. Câu hỏi thường gặp

Q1: Bạn có chấp nhận màn hình hiển thị tùy chỉnh và màn hình cảm ứng?
A: Chắc chắn, bạn có thể tùy chỉnh FPC, Backlight và màn hình cảm ứng.

Q2: Loại giao diện nào là màn hình hiển thị của bạn?
A: Kích thước nhỏ của màn hình thường hỗ trợ SPI,MCU,RGB,MIPI.Kích thước trung bình thường hỗ trợ LVDS,MIPI,EDP.Các thông số kỹ thuật khác nhau sử dụng các giao diện khác nhau.

Q3: Bạn đã sử dụng màn hình cảm ứng điện dung hay màn hình cảm ứng kháng?
A: Chúng tôi có màn hình cảm ứng dung lượng và màn hình cảm ứng kháng.

Q4: Chính sách mẫu của bạn là gì?
A: Nếu có cổ phiếu, bạn có thể lấy mẫu bất cứ lúc nào, nếu không có cổ phiếu, nó sẽ mất một thời gian, và sau đó chờ cho các vật liệu trở lại để lấy mẫu.Nhưng khách hàng cần phải trả phí mẫu và phí Express.

Q5: Thời gian dẫn đầu của bạn cho sản xuất hàng loạt là bao lâu?
A: Phải mất khoảng 20 - 45 ngày làm việc để sản xuất hàng loạt,tùy thuộc vào mô hình và số lượng đặt hàng.

Q6: Làm thế nào để đảm bảo giao hàng ổn định lâu dài?
A: Đầu tiên, chúng tôi sẽ giới thiệu các sản phẩm có thể được cung cấp trong một thời gian dài cho khách hàng, và thứ hai, chúng tôi sẽ có một số lượng lớn các cổ phiếu trước trong một thời gian dài.

Q7: Phương thức thanh toán của bạn cho sản xuất hàng loạt là gì?
A: Nói chung, sau khi nhận được 50%-100% tiền gửi từ khách hàng, họ bắt đầu chuẩn bị vật liệu.

Q8: Bạn sẽ kiểm tra hàng hóa trước khi giao hàng?
A: Vâng, chúng tôi sẽ vận chuyển hàng hóa sau khi kiểm tra 100%.

Q9: Thời gian bảo hành của bạn dài bao lâu?
A: Chúng tôi đảm bảo chất lượng trong một năm.
