1.77inch TFT LCD Color Monitor 8bit 8080 Series Hệ thống giao diện

Mô tả sản phẩm

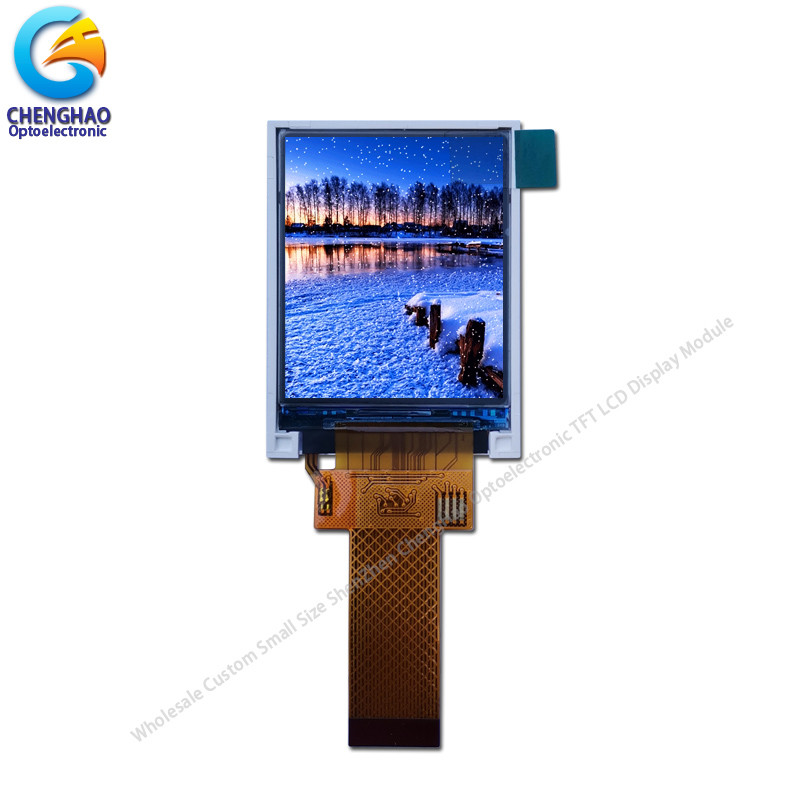

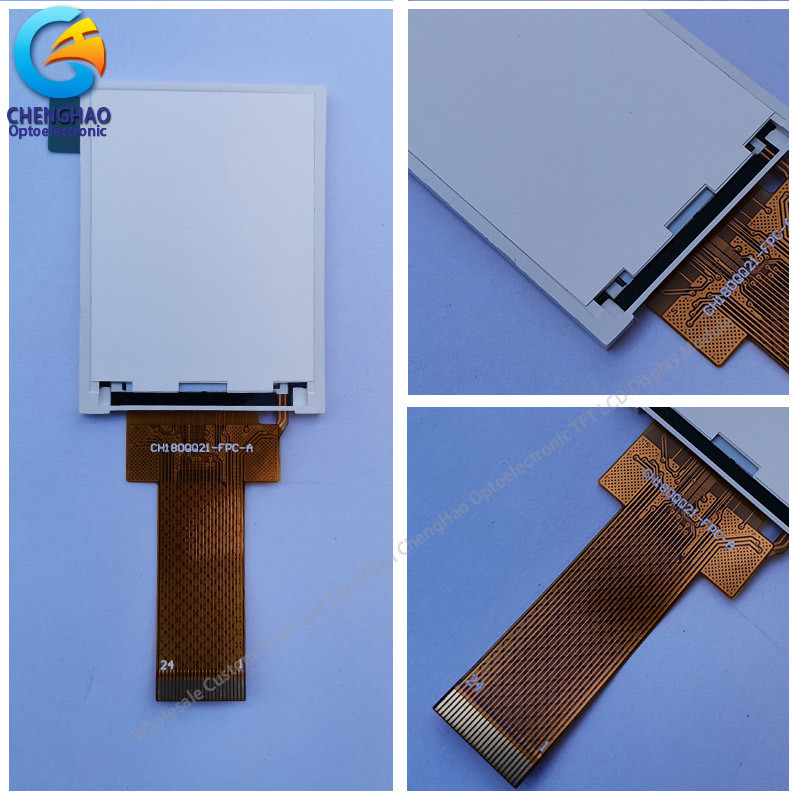

1.77inch TFT LCD Color Monitor 8bit 8080 Series Hệ thống giao diện

1.77" TFT LCD Color Monitor 8bit 8080 Series System Interface Display Module

1. Thông số kỹ thuật

2. Chi tiết nhanh.

* Tên LCD:1.77" Tft LCD Color Monitor 8bit 8080 Series System Interface Display Module
* Số phần: CH180QQ21A
* Kích thước: 1,77 inch
* Với bảng điều khiển cảm ứng hoặc không: Không
* Hỗ trợ loại cảm ứng: Capacitive hoặc Resistive Touch Panel
* Loại màn hình: TFT
* Màu sắc hiển thị: 65K
* Độ phân giải (pixel): 128 ((RGB) * 160 Dots
* Pixel pitch: 0.219 ((W) × 0.219 ((H)
* Hướng nhìn: 6:00
* IC điều khiển: ST7735S
* Chế độ hiển thị: Transmissive/ Normal White/ TN
* Kích thước tổng thể: 34,7 ((W) × 46,7 ((H) × 2,3 ((T) mm
* Vùng hoạt động: 28.032 ((W) × 35.04 ((H) mm
* Độ sáng: 500 cd/m2
* Độ tương phản: 500:1
* Hỗ trợ kiểu giao diện: 8/9/16/18Bit MCU 16/18/24bit RGB 3 dòng/4 dòng Serial
* Pin NO.: 24 pin hoặc tùy chọn
* Độ cao của chân: 0.5mm
* Loại nối: Loại nối
* Loại đèn nền và màu sắc: đèn nền LED/màu trắng
Đèn hậu: 2pcs Đèn LED màu trắng
Nếu = 20mA, Vf = 5,6 ~ 6,6 V
* Thời gian hoạt động của đèn LED: 20000h

2Mô tả.

* CH180QQ21A là một màn hình tinh thể lỏng ma trận màu hoạt động (LCD).
* Nó bao gồm một bảng điều khiển LCD TFT, driver IC, FPC, đèn nền,.

* Nó là 320 ((RGB) x240 phân giải TFT mô-đun LCD, hiển thị rõ ràng

* màn hình màu 1,77 inch
* Sử dụng giao diện hệ thống 8-bit 8080-series

* Đèn nền với các tùy chọn độ sáng khác nhau từ 200 - 1500cd / m2 có sẵn.
* Tiêu chuẩn quy trình cấp quân sự, làm việc ổn định lâu dài
* Cung cấp hỗ trợ kỹ thuật cơ bản cho tài xế
* Hỗ trợ dịch vụ tùy chỉnh! Nội dung tùy chỉnh bao gồm FPC / độ sáng đèn nền / cài đặt bảng điều khiển cảm ứng, vv
* Panel cảm ứng cụ thể có thể được thiết kế & tùy chỉnh.
* Phù hợp với RoHS & REACH.

* Nếu bạn không thể tìm thấy một phù hợp, liên hệ với chúng tôi để có được một khuyến nghị.

3. Hình vẽ

Ghi chú:
(1) Loại màn hình: 1.77" TFT
(2) Hướng nhìn: 6:00
(3) LCD Drive IC: ST7735S
(4) Chế độ phân cực: truyền / dương tính
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

4Ứng dụng

Phòng ứng dụng hoặc thiết bị:

(1) máy tham dự

(2) Thiết bị vân tay

(3) Máy kiểm soát truy cập

(4) máy dự trữ

(5) walkie-talkie

(6) chuông cửa video

(7) máy học

(8) Máy đọc điểm

(9) Máy định vị GPS, v.v.

5Dịch vụ của chúng tôi

(1) Sản xuất hoàn toàn / bán tự động đảm bảo chất lượng tốt nhất.
(2) Thiết kế tùy chỉnh, có thể đặc biệt đáp ứng nhu cầu của bạn.
(3) Giao hàng nhanh, khoảng 20 ngày cho thời gian dẫn
(4) Các mẫu có sẵn theo yêu cầu; Các đơn đặt hàng MOQ nhỏ có thể được đàm phán.
(5) Cung cấp dịch vụ bán hàng trước và sau bán hàng tốt nhất cho bạn.

Dịch vụ của chúng tôi không chỉ là điều này, nếu bạn có yêu cầu khác hoặc nhu cầu dịch vụ đặc biệt, vui lòng liên hệ với chúng tôi, chúng tôi sẽ rất vui khi giao tiếp với bạn!

7. Câu hỏi thường gặp

Q1: Bạn là nhà sản xuất?
A: Vâng, chúng tôi là nhà sản xuất.

Q2: Thời gian giao hàng của bạn là bao lâu?
A: Thông thường 3-5 ngày làm việc sau khi thanh toán; Đơn đặt hàng yêu cầu đặc biệt, thời gian giao hàng có thể đàm phán.

Q3: Nếu sản phẩm không thể hoạt động sau khi nhận được nó, tôi nên làm gì?
A: Chúng tôi sẽ thay thế các mặt hàng mới cho bạn ngay lập tức và sau đó chúng tôi đưa ra phán quyết cho vấn đề.

Q4: Bạn có chấp nhận thiết kế OEM?
A: Có, chúng tôi làm. Chúng tôi có thể thiết kế theo yêu cầu của bạn, MOQ thường là 100-1000.

Q5: Bạn có chấp nhận trả trước 30% không?
A: Có, chúng tôi có thể bắt đầu chuẩn bị hàng hóa của bạn khi nhận được 30% thanh toán, và gửi chúng sau khi nhận phần còn lại 70% thanh toán.

Q6: Bạn chấp nhận các điều khoản thanh toán nào?
A: Chúng tôi chấp nhận Paypal, T / T, Western Union, Wechat, Alipay, bằng tiền mặt (RMB hoặc USD).
