ILI9341V IC 2.8 Inch màn hình LCD nhỏ 240 * 320 TFT Module

Mô tả sản phẩm

ILI9341V IC 2.8 Inch màn hình LCD nhỏ 240 * 320 TFT Module

1. Thông số kỹ thuật của màn hình hiển thị LCD nhỏ

2Mô tả màn hình LCD nhỏ

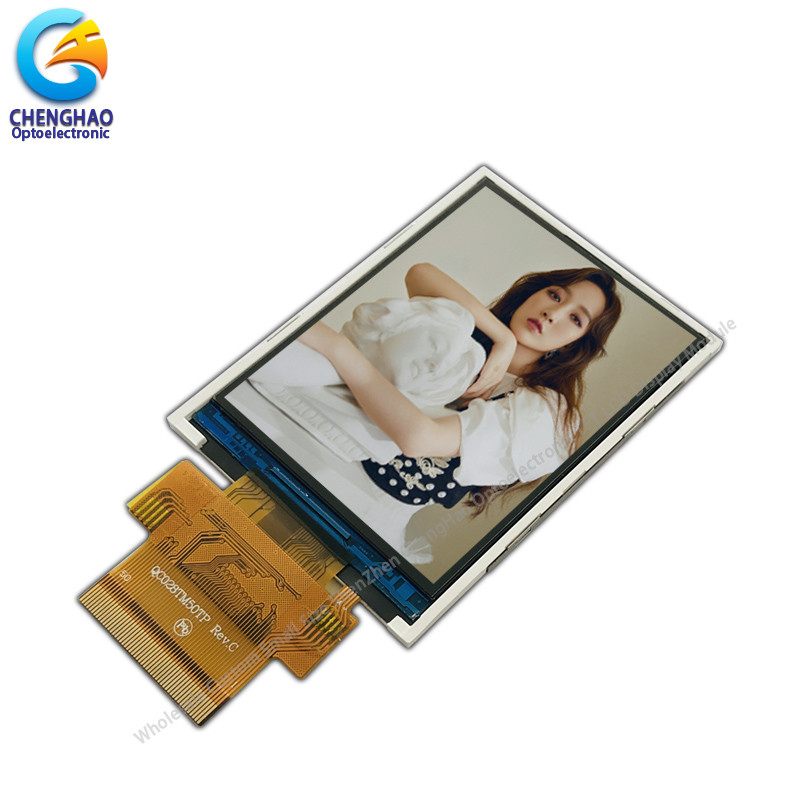

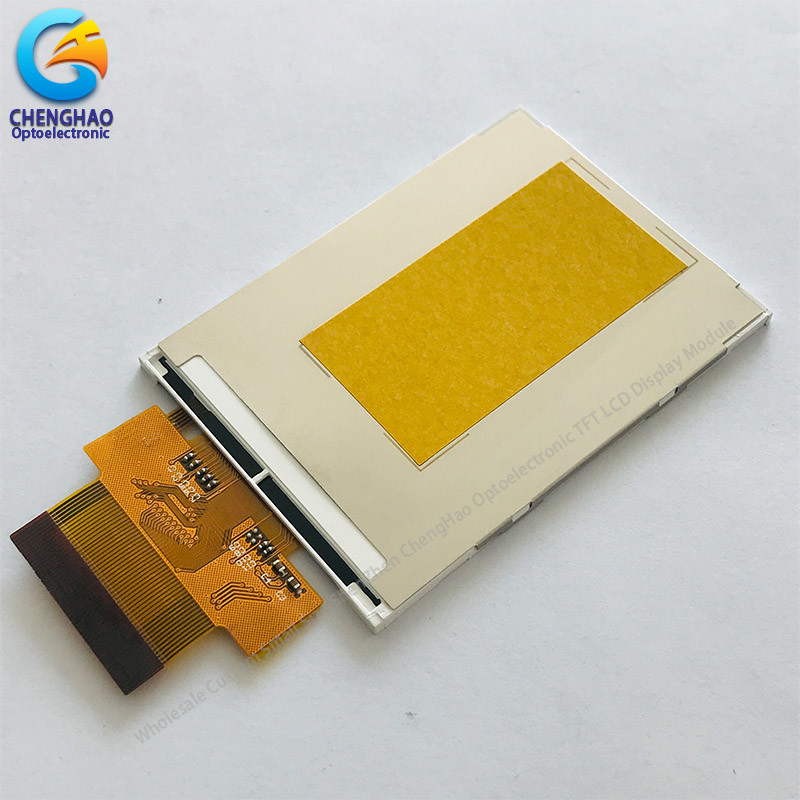

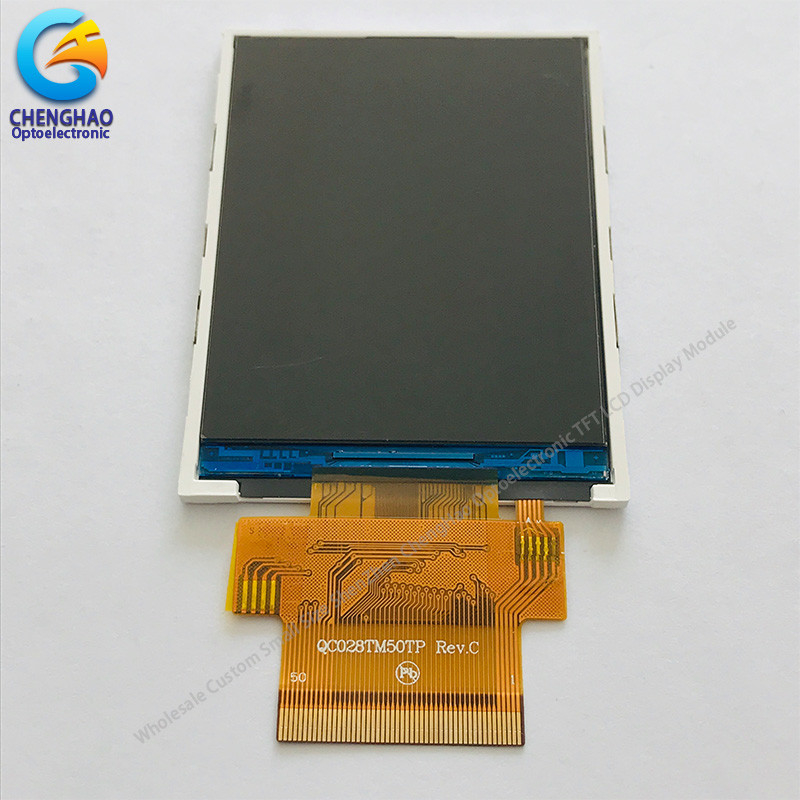

-ChengHao Display model CH280QV07A là một màn hình thủy tinh lỏng (LCD) matrix thin film transistor (TFT) màu sắc hoạt động sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một backlight và FPC.
- Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 2,8 inch (màn hình dọc) với 240 pixel ngang x 320 pixel dọc.Các trình điều khiển được sử dụng cho dự án này là ILI9341V và có thể hiển thị 65K / 262K màu sắc bởi R.GB đầu vào tín hiệu. Driver được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị. Hỗ trợ giao diện RGB.
- Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc backlight và CTP, định nghĩa giao diện, vv.
- Phù hợp với RoHS và không chứa halogen.

3Các tính năng của màn hình hiển thị LCD nhỏ

* Giao diện (Tùy chọn):

4 đường SPI/3 đường SPI

MCU 8/9/16/18 bit

SPI + 6/16/18 bit RGB
Có thể thiết kế như khách hàng yêu cầu. (bao gồm hình dạng và kích thước FPC có thể được tùy chỉnh)

* BLU:

4 đèn LED (4*LED song song) IBL= 60mA, VBL= 3.2 V;
Có thể được thiết kế theo yêu cầu.

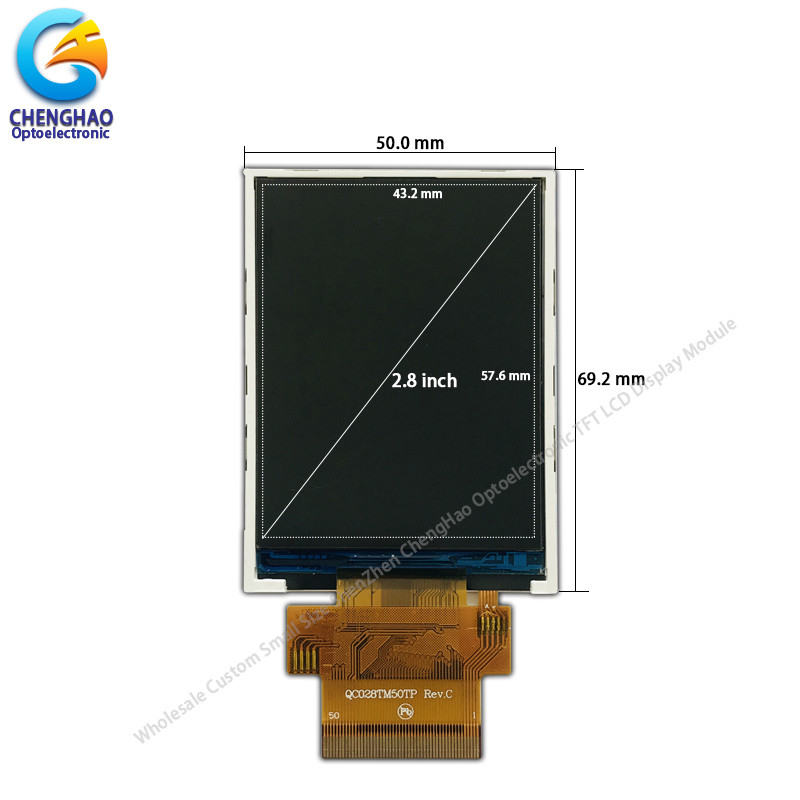

* Kích thước đường viền LCM:

50.0 ((H) * 469.2 ((V) * 2.45 ((T) mm
Có thể được tùy chỉnh theo yêu cầu.

* Bảng cảm ứng
Mô hình này không có bảng điều khiển cảm ứng, bảng điều khiển cảm ứng có thể được tùy chỉnh như yêu cầu.

*Nhiệt độ

Làm việc: -10~60

Lưu trữ: -20 ~ 70

* Trọng lượng: TBD

Chúng tôi cũng có một số sản phẩm MP khác với cấu hình tương tự,

nhưng với khác nhaumàn hình cảm ứng & dung lượng&giao diện &Bản đồ pin & hình dạng FPC & kích thước phác thảo &độ sáng &độ dàyv.v.

Vui lòng liên hệ với chúng tôi để cung cấp trang dữ liệu để kiểm tra.

4- Sơ đồ màn hình LCD nhỏ

Ghi chú:
(1) Loại màn hình: 2.8" TFT
(2) Hướng nhìn: 6:00
(3) LCD Drive IC: ILI9341V
(4) Chế độ phân cực: truyền / dương tính
(5) Nhiệt độ hoạt động: -20 ~ 70 °C
(6) Lưu trữ nhiệt độ: -30 ~ 80 °C
(7) Độ khoan dung không đánh dấu: ± 0.20
(8) Bảo vệ: ROHS

5Ứng dụng màn hình hiển thị LCD nhỏ
2.8 inch màn hình LCD nhỏ, được sử dụng rộng rãi trong y tế, truyền thông, dụng cụ và các ứng dụng khác.

6Dịch vụ của chúng tôi

1Chúng tôi cung cấp dịch vụ bảo hành sau bán hàng một năm cho tất cả khách hàng mua sản phẩm của chúng tôi.
2Đối với bất kỳ vấn đề kỹ thuật nào mà khách hàng gặp phải trong quá trình thử nghiệm hoặc sử dụng sản phẩm của chúng tôi,đội ngũ kỹ thuật của chúng tôi sẽ cung cấp cho khách hàng dịch vụ hỗ trợ kỹ thuật trực tuyến từ xa bất cứ lúc nào.
3Chúng tôi là một nhà cung cấp loại nhà máy với chứng nhận ISO. Các sản phẩm của chúng tôi được bán đã trải qua kiểm tra chất lượng nghiêm ngặt và thử nghiệm trước khi vận chuyển, và cũng đã vượt qua chứng nhận CE / ROHS.
4Chúng tôi có một đội ngũ dịch vụ sau bán hàng chuyên nghiệp, có thể cung cấp bảo hành mạnh mẽ và dịch vụ kỹ thuật hậu cần cho đơn đặt hàng của bạn.
5. Thay thế trong vòng 30 ngày sau khi vận chuyển sản phẩm từ chúng tôi do các vấn đề sản phẩm.
6Chúng tôi có hợp tác lâu dài với nhiều công ty vận chuyển và khối lượng xuất khẩu của chúng tôi là lớn. Các công ty vận chuyển có thể cung cấp cho chúng tôi giảm giá tốt.
7Tất cả hàng hóa sẽ được kiểm tra và thử nghiệm trước khi vận chuyển.
8. Khách hàng hài lòng là quan trọng nhất đối với chúng tôi. Nếu bạn có bất kỳ vấn đề hoặc câu hỏi liên quan đến giao dịch của chúng tôi. Xin vui lòng liên hệ với chúng tôi qua Email. Nó sẽ được trả lời trong vòng 24 giờ.

7Tại sao lại chọn chúng tôi?

Các sản phẩm chất lượng cao cho phép nó xây dựng một mối quan hệ lâu dài với các doanh nghiệp nổi tiếng thế giới trong các ngành công nghiệp

(1) Giá cạnh tranh
Các nhà máy sở hữu riêng cung cấp giá thấp hơn và đảm bảo chất lượng tốt hơn.
(2) Sức mạnh kỹ thuật
Chúng tôi là một nhà cung cấp hàng đầu chuyên sản xuất màn hình LCD màu. Chúng tôi có một đội ngũ kỹ thuật có kinh nghiệm phong phú trong nghiên cứu và phát triển sản phẩm,và có thể cung cấp cho khách hàng hỗ trợ kỹ thuật chuyên nghiệp và dịch vụ tư vấn tùy chỉnh bất cứ lúc nào, rất quan trọng đối với khách hàng hợp tác với nhu cầu dự án đặc biệt.
(3) Đối tác lâu dài
Các sản phẩm được bán cho hơn 40 quốc gia, vì vậy từ Chenghao Optoelectronic bạn có thể nhận được hứa hẹn cung cấp ổn định hơn;
(4) Dịch vụ chuyên nghiệp
Chúng tôi có một đội ngũ chuyên nghiệp sau bán hàng có thể cung cấp cho bạn dịch vụ tư vấn sau bán hàng 24 giờ một ngày.bạn có thể cho chúng tôi phản hồi, và các kỹ sư kỹ thuật của chúng tôi sẽ cung cấp cho bạn các dịch vụ tư vấn từ xa trực tuyến bất cứ lúc nào.
(5) Chất lượng phải được đảm bảo
Tất cả các tấm là 100% hoàn toàn mới, không có tấm giả; Tất cả các gói có nhãn và số serial để khách hàng dễ dàng xem;

8. Câu hỏi thường gặp

1Phương pháp giao hàng của anh là gì?

DHL, UPS, FedEx, TNT

2Sản phẩm của anh đang trong tình trạng nào?
Mới hoàn toàn, gói gốc.

3Thời gian bảo hành là bao nhiêu?

1 năm.

4Bạn chấp nhận khoản thanh toán nào?

Re: T/T, PAYPAL vv

5Các sản phẩm của anh được chứng nhận bằng chứng nào?

Phù hợp với Rohs.

6. Bạn có thể cung cấp các sản phẩm cấp công nghiệp trong bao lâu?

Ít nhất 3-5 năm.

7MOQ của các sản phẩm là bao nhiêu?

1 chiếc.
