| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH240QV47A |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại LCD: | 2,4 inch | Khu vực hoạt động: | 36,72(Rộng)×48,96(C) mm |
|---|---|---|---|
| Dotpitch: | 0,153 (W) × 0,153 (h) mm | giao diện: | i80-system8/9/16/18-bitinterface |
| Nhiệt độ hoạt động: | -10~+60 ℃ | nhiệt độ lưu trữ: | -20~+70 ℃ |
| đèn nền: | 4White LED INSERIAL | Màu sắc: | 65K/262K |
| Kết nối: | Bộ kết nối | Số PIN: | 39 pin |
| Làm nổi bật: | Màn hình LCD SPI RGB IPS,MCU 2.4 inch IPS màn hình LCD,ST7789V Màn hình TFT minh bạch |
||
Mô tả sản phẩm

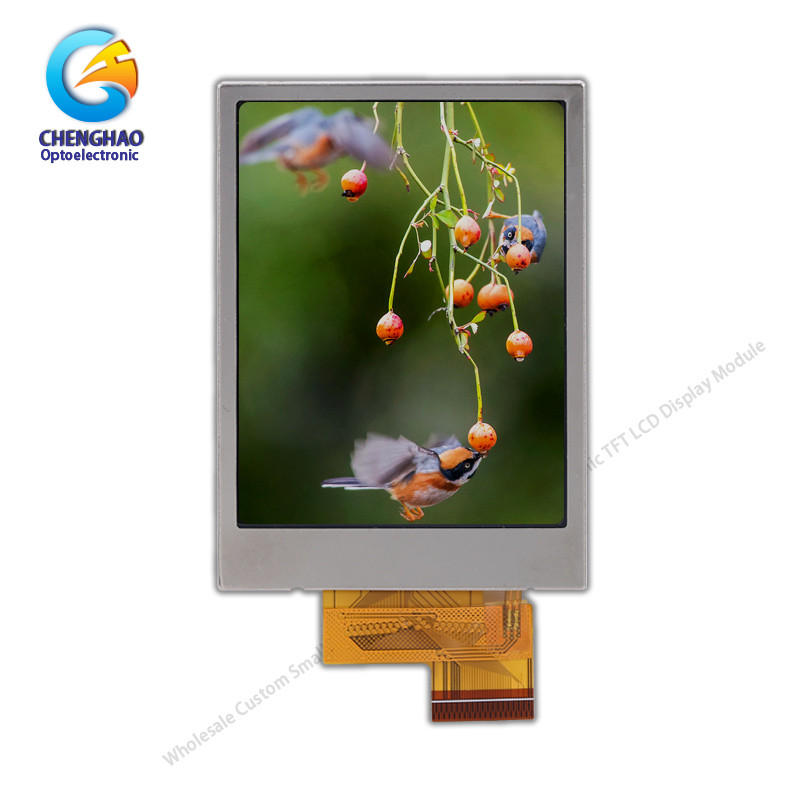

SPI Mô-đun hiển thị LCD nhỏ SPI + RGB / MCU Multi-Interface 2.4 Inch Transparent Tft
1. Parameter sản phẩm
| Đề mục | Giá trị tiêu chuẩn |
| Loại màn hình LCD | 2.4 ¢TFT |
| Định dạng chấm | 240 ((RGB) × 320 chấm |
| Mảng bộ lọc màu | Dải thẳng đứng RGB |
| Chế độ hiển thị | IPS/Transmissive/NormallyBlack |
| Hướng nhìn | 80/80/80/80 |
| IC trình điều khiển | ST7789V |
| Dotpitch | 0.153 ((W) × 0.153 ((H) |
| Giao diện | i80-system8/9/16/18-bitinterface |
| Nhiệt độ hoạt động | -10 ~ + 60 °C |
| Nhiệt độ lưu trữ | -20 ~ + 70 °C |

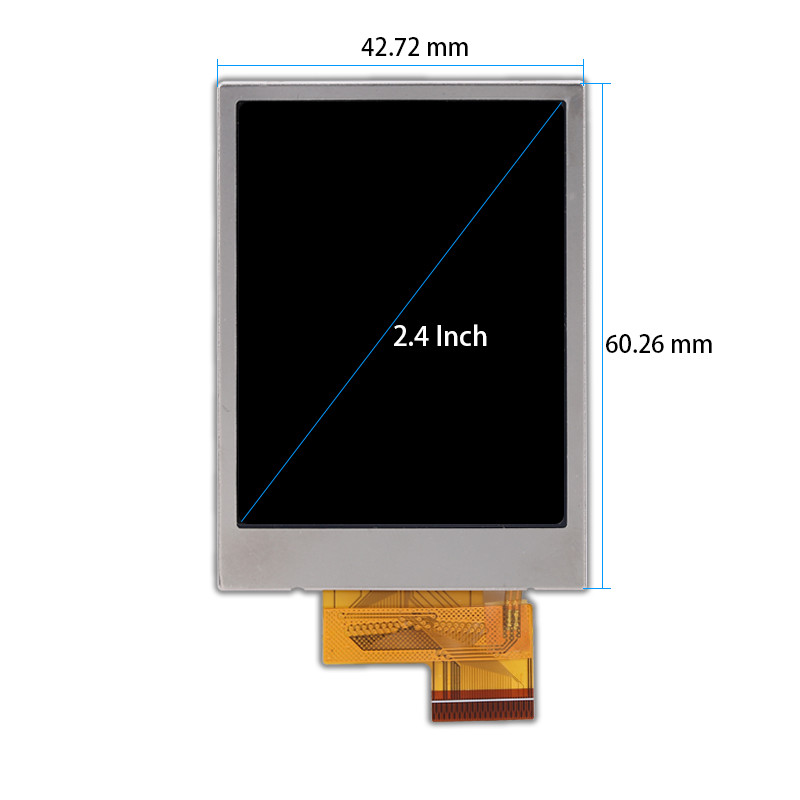

2. Sơ đồ sản phẩm
3Mô tả sản phẩm
Mô hình màn hình ChengHao CH240QV47A là một màn hình tinh thể lỏng matrix thin film transistor (TFT)
(LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
một drive IC, backlight và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,4 inch (màn hình dọc) với 240 * 3 ((RGB) * 320
quyết định.
Các trình điều khiển được sử dụng cho dự án này là HX8238D hoặc tương thích và có thể hiển thị 65k / 262k màu sắc bởi tín hiệu RGB
Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển
Mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và
Cấu trúc FPC, định nghĩa giao diện, vv
Phù hợp với RoHS và không chứa halogen.
TFT LCDs ( Thin Film Transistor LCDs) cho sản phẩm của bạn một vẻ ngoài đẹp
Các nhà máy LCD hiện đại, tự động của chúng tôi có thể tùy chỉnh chúng
cho chức năng nhiệt độ cực cao, khả năng đọc ánh sáng mặt trời, FPC tùy chỉnh, đèn nền tùy chỉnh,
Cho dù bạn cần một màn hình độc lập
hoặc lắp ráp tích hợp đầy đủ với ống kính cảm ứng và nắp, đội ngũ có kinh nghiệm của chúng tôi có thể phát triển
giải pháp phù hợp cho dự án của bạn
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
