| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH240QV47A |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại mô-đun: | 2.4 "TFT | Chế độ hiển thị: | IPS / Truyền qua / Thường là màu đen |
|---|---|---|---|
| Số điểm: | 240*320 | Hướng nhìn: | Tất cả |
| kích thước mô-đun: | 42,72 (w)*60,26 (h)*2.1 (t) mm | Khu vực hoạt động Tft: | 36,72 (w)*48,96 (h) mm |
| giao diện: | MCU | luminace: | 300cd/m2 |
| Làm nổi bật: | Màn hình LCD 240x320 Dot TFT,Màn hình LCD IPS Mcu TFT,300 cd/m2 Tft LCD Module |
||
Mô tả sản phẩm

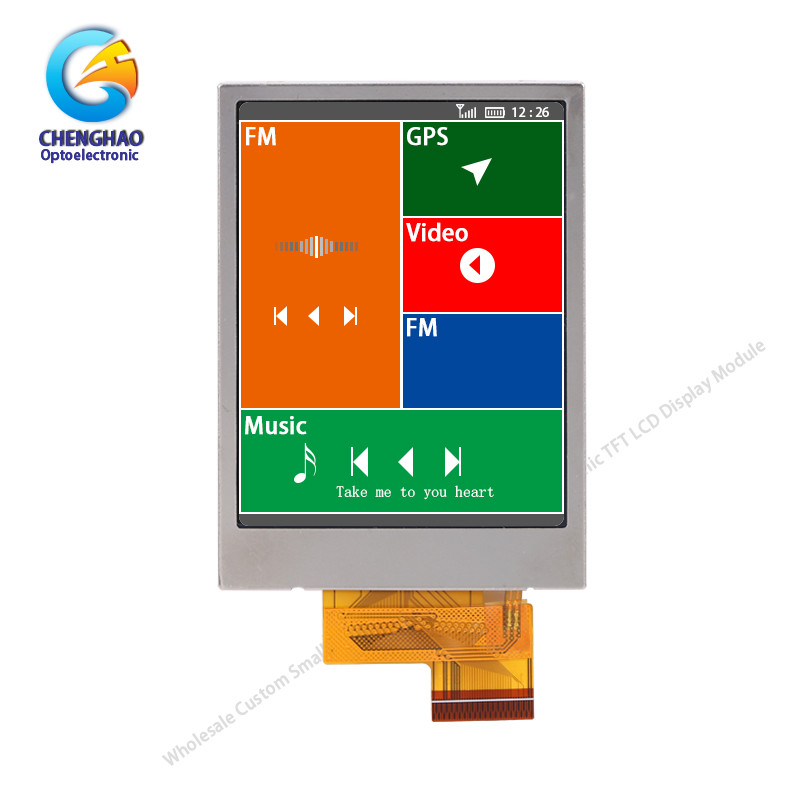

240*320 Dot Matrix Color Screen 2.4 Tft LCD Module Display Với giao diện Mcu
1. Parameter sản phẩm
| MODEL NO. | CH240QV47A |
| Loại module | 2.4"TFT |
| Chế độ hiển thị | IPS / Giao thông / Thông thường màu đen |
| Số điểm | 240*3 ((RGB) *320 |
| Hướng nhìn | Tất cả |
| Kích thước mô-đun | 42.72 ((W) * 60.26 ((H) * 2.1 ((T) mm |
| Khu vực hoạt động TFT | 36.72 ((W) * 48.96 ((H) mm |
| Giao diện | MCU |
| Đèn sáng | 300cd/m2 |
2. Sơ đồ sản phẩm
3Mô tả sản phẩm
Mô hình màn hình ChengHao CH240QV47A là một màn hình tinh thể lỏng matrix thin film transistor (TFT)
(LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
một drive IC, backlight và FPC.
Màn hình LCD TFT này có diện tích hiển thị tích cực đo ngang 2,4 inch (màn hình dọc) với 240 * 3 ((RGB) * 320
quyết định.
Các trình điều khiển được sử dụng cho dự án này là HX8238D hoặc tương thích và có thể hiển thị 65k / 262k màu sắc bởi tín hiệu RGB
Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển
Mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi đèn nền và
Cấu trúc FPC, định nghĩa giao diện, vv
Phù hợp với RoHS và không chứa halogen.
Chúng tôi có thể tùy theo nhu cầu của bạn để tùy chỉnh màn hình của bạn.
Ví dụ nhưtùy chỉnh khung, độ sáng đèn nền, hình dạng đèn nền, lâu đời led wick,
Hình dạng FPC và định nghĩa giao diện, in lụa Logo của bạnvà như vậy.
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
