| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH350QV06A |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| loại đèn nền: | đèn LED trắng | Bộ điều khiển IC: | HX8238D |
|---|---|---|---|
| màu đèn nền: | màu trắng | Loại kết nối: | FPC |
| Công nghệ: | RĂNG CƯA | . Dung sai chung: | ±0,2mm |
| nhiệm vụ màn hình LCD: | 1/240 | ||
| Làm nổi bật: | 3.5in Thin Film Transistor Display,FPC COG Thin Film Transistor Display,HX8238D Ips Lcd Screen Module |
||
Mô tả sản phẩm

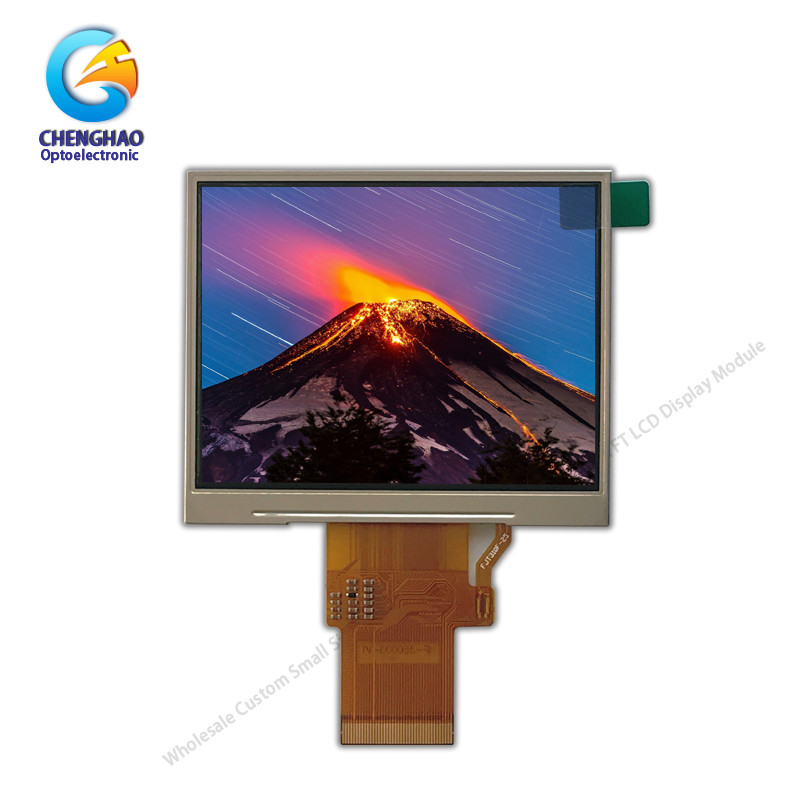

3.5 inch thin film transistor display small ips lcd screen module với HX8238D IC
1. Parameter sản phẩm
| Loại đèn sau | Đèn LED màu trắng |
| Controller IC | HX8238D |
| Màu sắc của đèn nền | Màu trắng |
| Loại kết nối | FPC |
| Công nghệ | COG |
| LCD DUTY | 1/240 |
| Sự khoan dung chung | ±0,2mm |

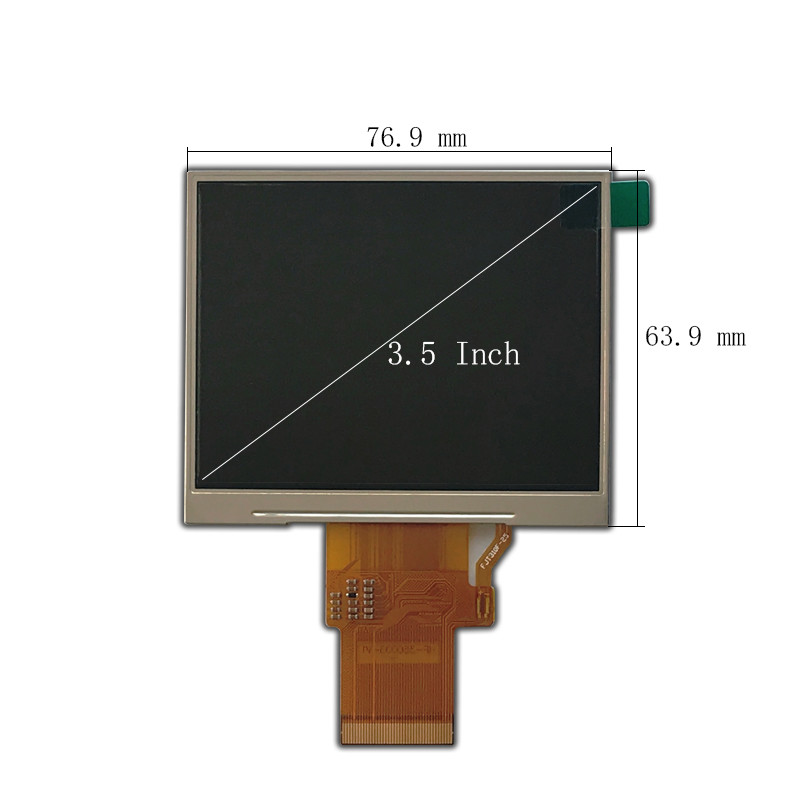

2. Sơ đồ sản phẩm
3Mô tả sản phẩm
Mô hình màn hình ChengHao CH350QV06A là một ma trận màu hoạt động bóng mỏng bóng (TFT)
màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
Mô hình này bao gồm một bảng điều khiển LCD TFT, IC điều khiển, đèn hậu và FPC.
Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 3,5 inch (Màn hình vuông)
với độ phân giải 320 * 3 ((RGB) * 240.
Các trình điều khiển được sử dụng cho dự án này là HX8238D hoặc tương thích và có thể hiển thị 65k/262k
Các trình điều khiển được gắn trên kính và kết nối
thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như:
sửa đổi cấu trúc đèn nền và FPC, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.
Chúng tôi có thể tùy theo nhu cầu của bạn để tùy chỉnh màn hình của bạn.
Ví dụ nhưtùy chỉnh khung, độ sáng đèn nền, hình dạng đèn nền, lâu đời led wick,
Hình dạng FPC và định nghĩa giao diện, in lụa Logo của bạnvà như vậy.
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
