| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH144T006A |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Trọng lượng: | TBD g | Sắp xếp dấu chấm: | 128x3 (RGB) X128 |
|---|---|---|---|
| đèn nền: | LED 2WHITE | Mảng lọc màu: | Dải dọc RGB |
| nhiệt độ lưu trữ: | -30~+80 | Nhiệt độ hoạt động: | -20~+70 |
| Chế độ hiển thị: | TN / Transmissive / Thông thường màu trắng | giao diện: | Giao diện 8-bit8080-seriessystem |
| Hướng nhìn: | 6o'clock | Dotpitch: | 0.1992 (W) × 0,207 (h) |
| GraysCaleinVersionDirection: | 12o'clock | Khu vực hoạt động: | 25.4976 (W) × 26.496 (h) |
| Làm nổi bật: | 1.44 inch Mini Tft LCD Display,CH700WV02A-CTP Mini Tft LCD Display,128x128 Tft màn hình LCD |
||
Mô tả sản phẩm

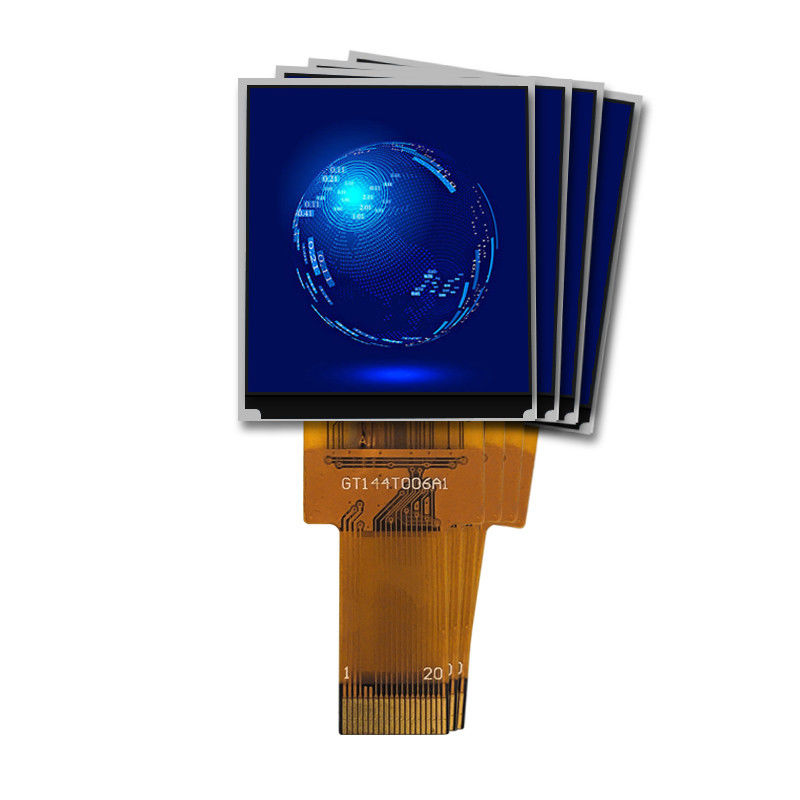

1.44 inch Mini Tft Lcd Display Module Sản xuất bởi nhà máy Độ phân giải 128x128
Tft màn hình màn hình LCD
Đánh giá tối đa tuyệt đối
| Điểm | Điểm | Chưa lâu. | Max. | Đơn vị |
| Điện áp AnalogSupply | VDD | - 0.3 | 4.6 | V |
| Điện áp đầu vào | Vin | - 0.3 | VDD+0.3 | V |
| Nhiệt độ hoạt động | TOP | - 20 | 70 | °C |
| Nhiệt độ lưu trữ | TST | - 30 | 80 | °C |
| Độ ẩm lưu trữ | HD | HD | 90 | % RH |
Đặc điểm DC
| Điểm | Biểu tượng | Khoảng phút | Typ.Max. | Đơn vị | Nhận xét |
| Điện áp AnalogSupply | VDD | 2.5 | 3.3 | V | |
| Điện áp cao đầu vào | HIV | 0.7VDD | VDD | V | Các chân đầu vào số |
| Điện áp thấp đầu vào | VIL | GND | 0.3VDD | V | Các chân đầu vào số |
| Điện áp cao | VOH | 0.8VDD | VDD | V | Các đầu ra số |
| Điện áp thấp | VOL | GND | 0.2VDD | V | Các đầu ra số |
| Dòng rò rỉ I/O | ILI | - 0.1 | 0.1 | uA |

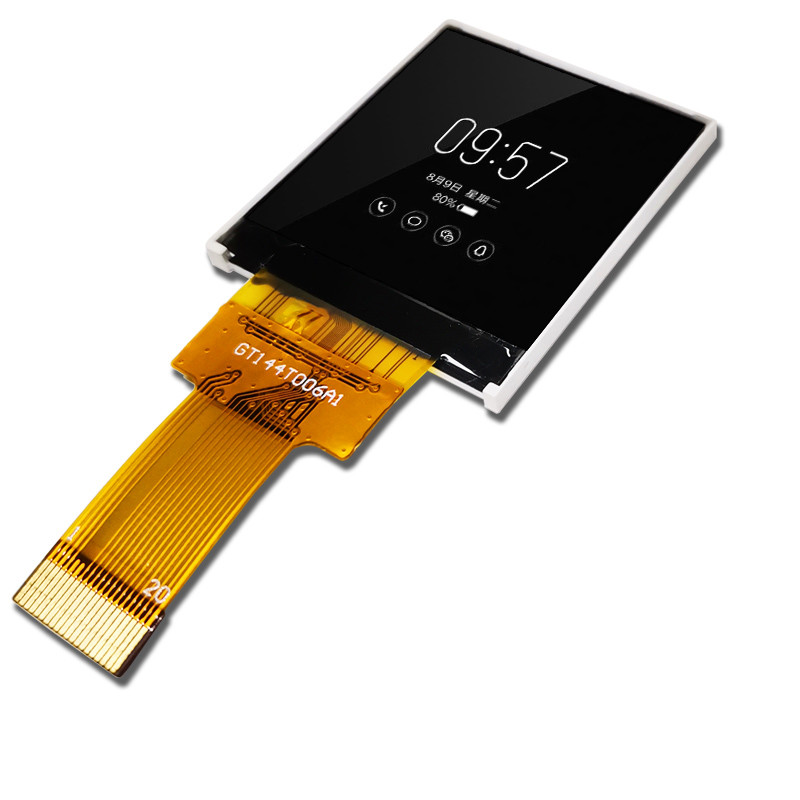

Mô hình màn hình ChengHao CH144T006A là một chất lỏng matrix thin film transistor (TFT) hoạt động màu
màn hình tinh thể (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.

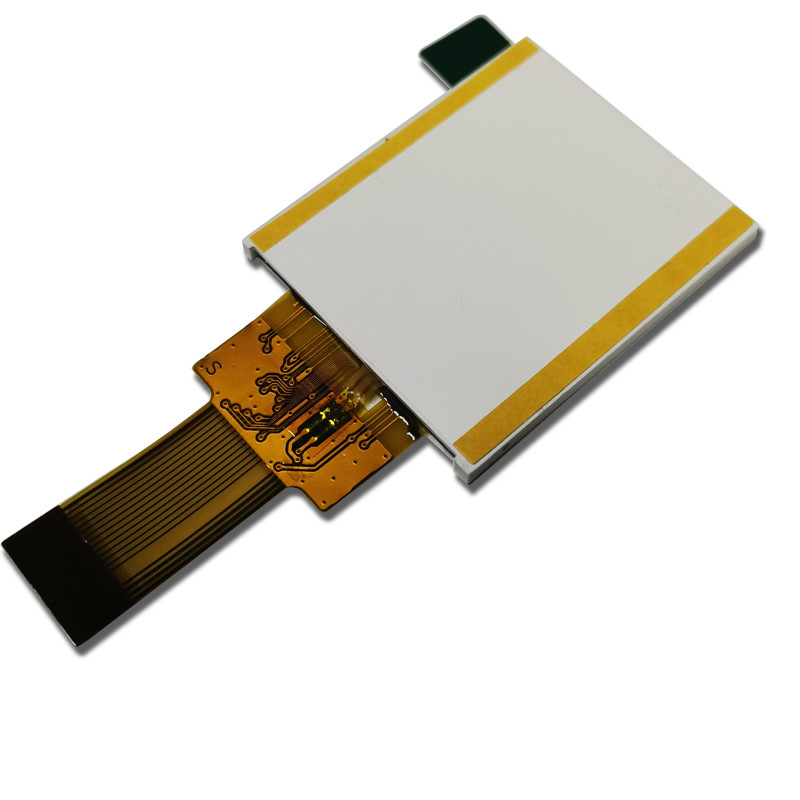

- gồm một tấm LCD TFT, một drive IC, một backlight và FPC.

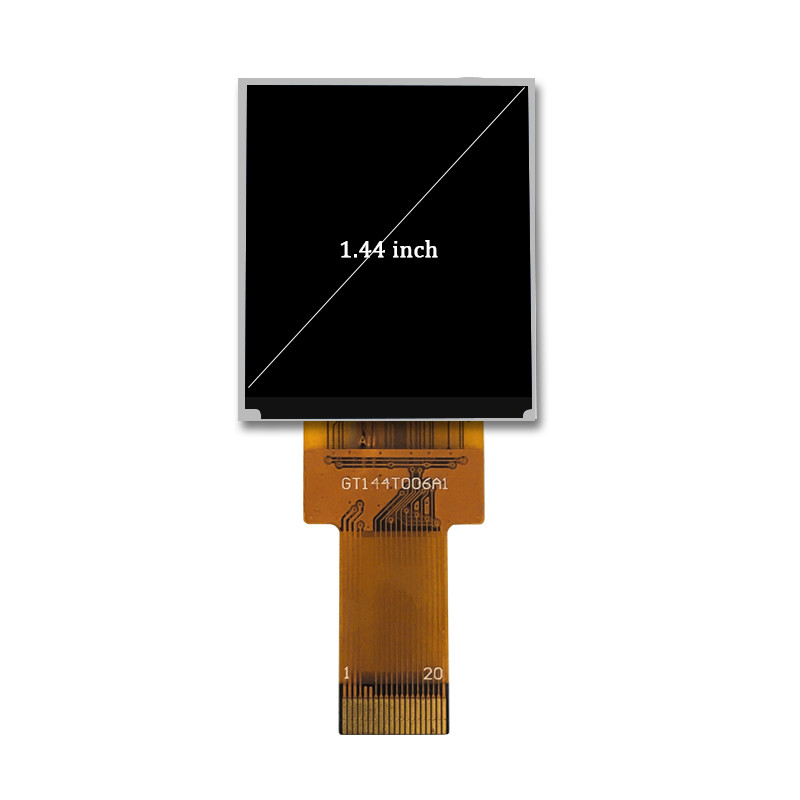

TFT LCD này có một 1,44 inch (màn hình dọc) mặt đường chéo đo khu vực hiển thị hoạt động với
128*3RGB*128 độ phân giải.
Các trình điều khiển được sử dụng cho dự án này là St7735s hoặc tương thích và có thể hiển thị màu sắc 65K bởi
RGB đầu vào tín hiệu. trình điều khiển được gắn trên kính và kết nối thông qua FPC incl
-ding các thành phần để điều khiển mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi
-định nghĩa giao diện, vv.
Phù hợp với RoHS và không chứa halogen.
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
