| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH430WV10A-CT |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại LCD: | 4.3"TFT+CTP | TftDriver ic: | ST7701S |
|---|---|---|---|
| giao diện: | 2 Lane-MIPI DSI | IC điều khiển CTP: | GT911 |
| đèn nền: | Đèn LED 8WHITE trong sê -ri | kích thước mô-đun: | 66,26 (w) × 113.9 (h) × 3,55 (t) mm |
| Dotpitch: | 0.117 (W) × 0.117 (h) mm | Nhiệt độ hoạt động: | -20~+70 ℃ |
| nhiệt độ lưu trữ: | -30~+80oC | Trọng lượng: | TBD g |
| Sắp xếp dấu chấm: | 480 × (RGB) × 800 chấm | ||
| Làm nổi bật: | Màn hình LCD công nghiệp có thể đọc ánh sáng mặt trời,MIPI DSI Industrial LCD Display,ST7701S Panel LCD khung mở |
||
Mô tả sản phẩm

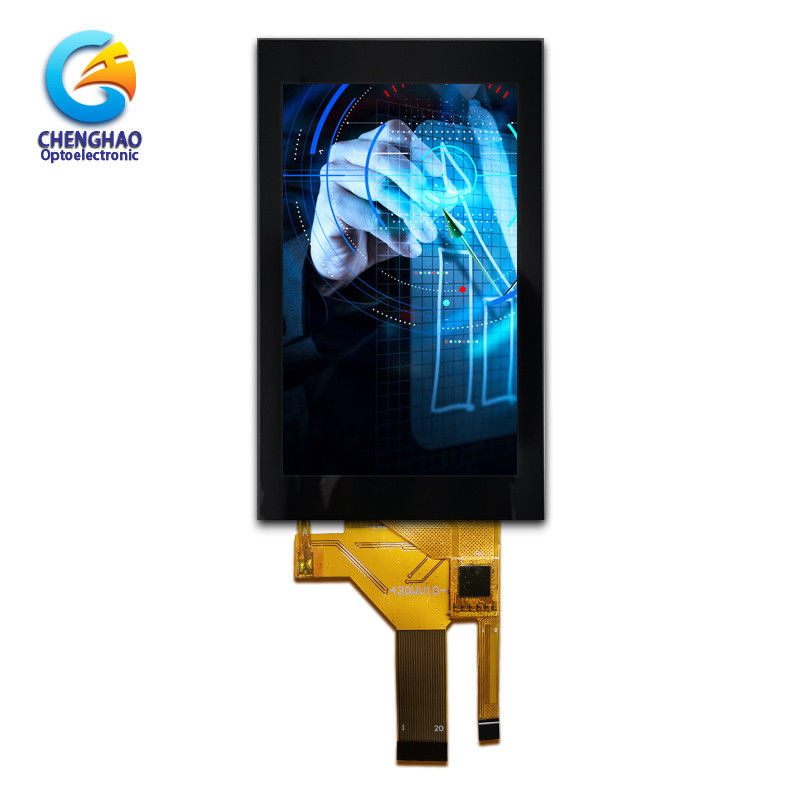

Máy hiển thị LCD công nghiệp 4 inch Màn hình mở có thể đọc ánh sáng mặt trời
Bảng màn hình cảm ứng LCD
| Loại màn hình LCD | 4.3TFT+CTP |
| Định dạng chấm | 480 × ((RGB) × 800 chấm |
| Giao diện | DSI 2 làn đường MIPI |
| TFTDriver IC | ST7701S |
| Nhiệt độ hoạt động | -20 ~ + 70 °C |
| Nhiệt độ lưu trữ | -30 ~ + 80 °C |
| IC trình điều khiển CTP | GT911 |
| Kích thước mô-đun | 66.26 ((W) × 113.9 ((H) × 3.55 ((T) mm |
| Khu vực hoạt động TFT/CTPA | 56.16 ((W) × 93.6 ((H) mm |
| Dotpitch | 0.117 ((W) × 0.117 ((H) mm |
| Đèn phía sau | 8LED màu trắng theo chuỗi |
| Trọng lượng | TBD g |

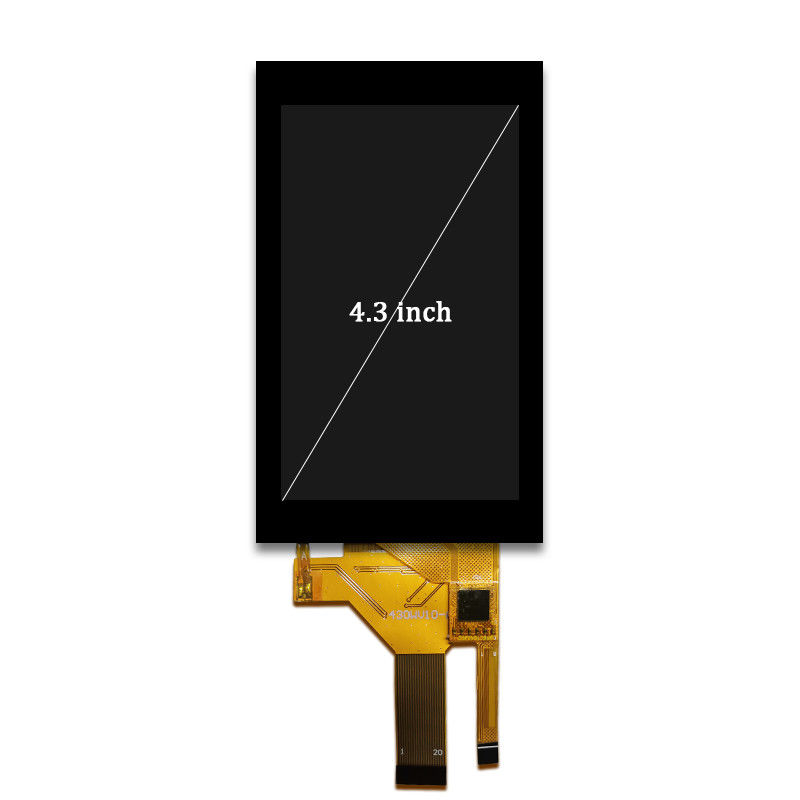

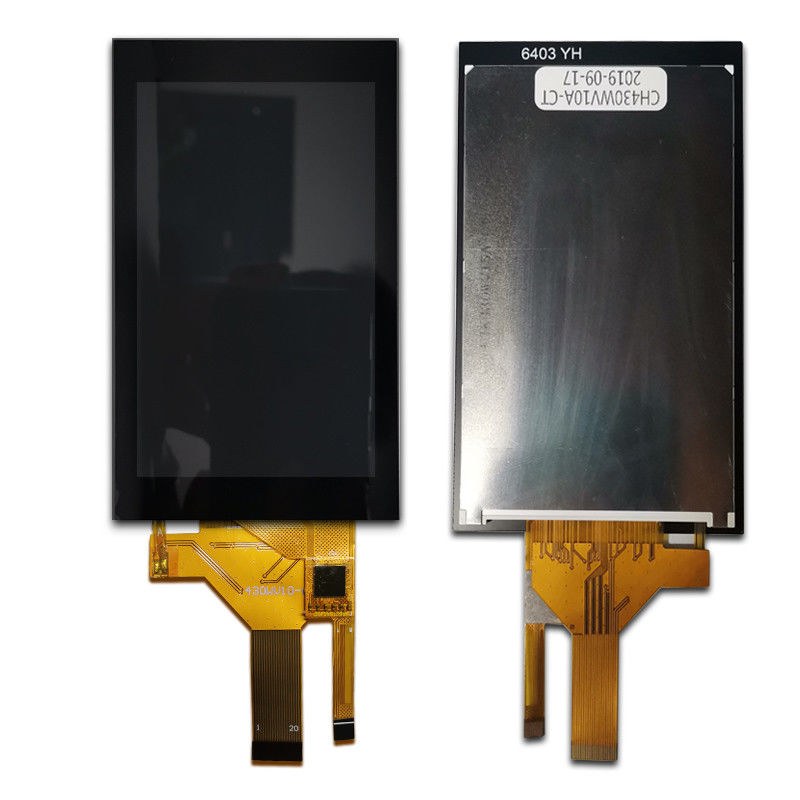

Mô hình màn hình ChengHao CH430WV10A-CT là một ma trận màu năng hoạt động bóng mỏng (TFT)
màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
bao gồm một bảng điều khiển LCD TFT, một drive IC, một đèn nền độ sáng cao, một cảm ứng dung lượng
bảng và FPC.
Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 4,3 (16: 9) inch với WVGA (480
độ phân giải theo chiều ngang bằng 800 pixel dọc).
Các trình điều khiển được sử dụng cho dự án này là ST7701S và có thể hiển thị 16M màu sắc bởi 24 bit RGB sig

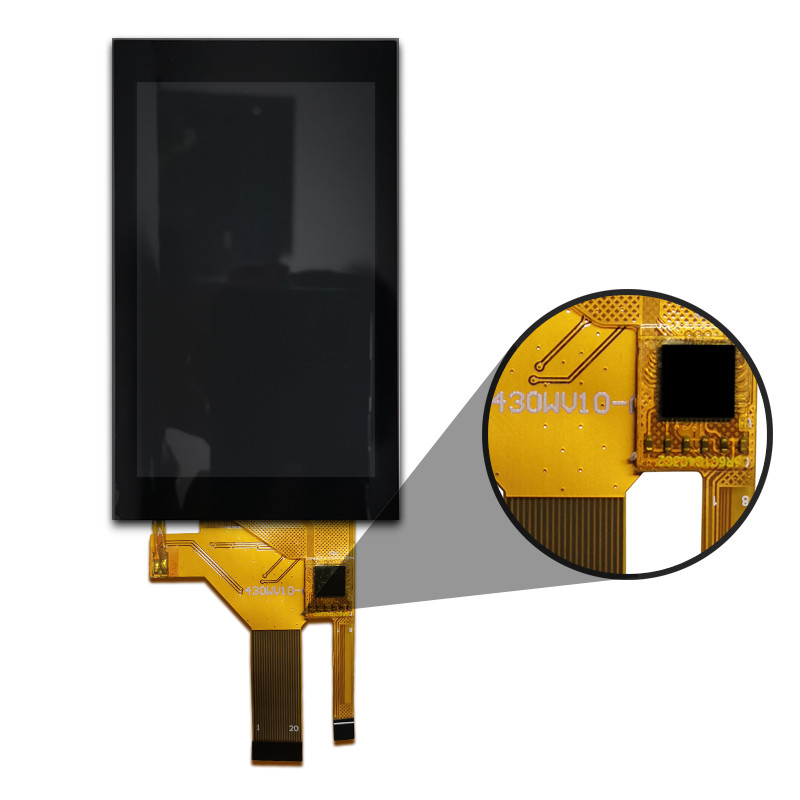

Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm
-ents để điều khiển mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi
cấu trúc đèn nền và CTP, định nghĩa giao diện, vv
Phù hợp với RoHS và không chứa halogen.
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
