| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | OEM |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH430WV10A-CT |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại LCD: | 4.3"TFT+CTP | TftDriver ic: | ST7701S |
|---|---|---|---|
| Điều trị bề mặt: | 6H | IC điều khiển CTP: | GT911 |
| kích thước mô-đun: | 66,26 (w) × 113.9 (h) × 3,55 (t) mm | Khu vực hoạt động TFT/CTPA: | 56,16(W)×93,6(H)mm |
| Dotpitch: | 0.117 (W) × 0.117 (h) mm | ||
| Làm nổi bật: | Hiển thị LCD IPS GT911 CTP,Màn hình LCD 480x480 IPS,Tft LCD Capacitive Touchscreen ST7701S |
||
Mô tả sản phẩm

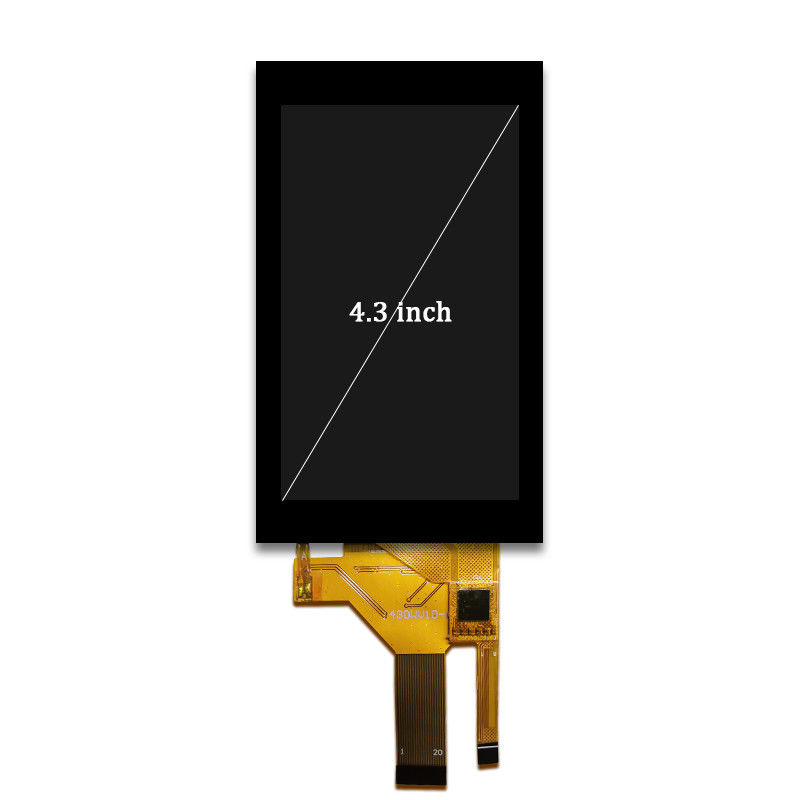

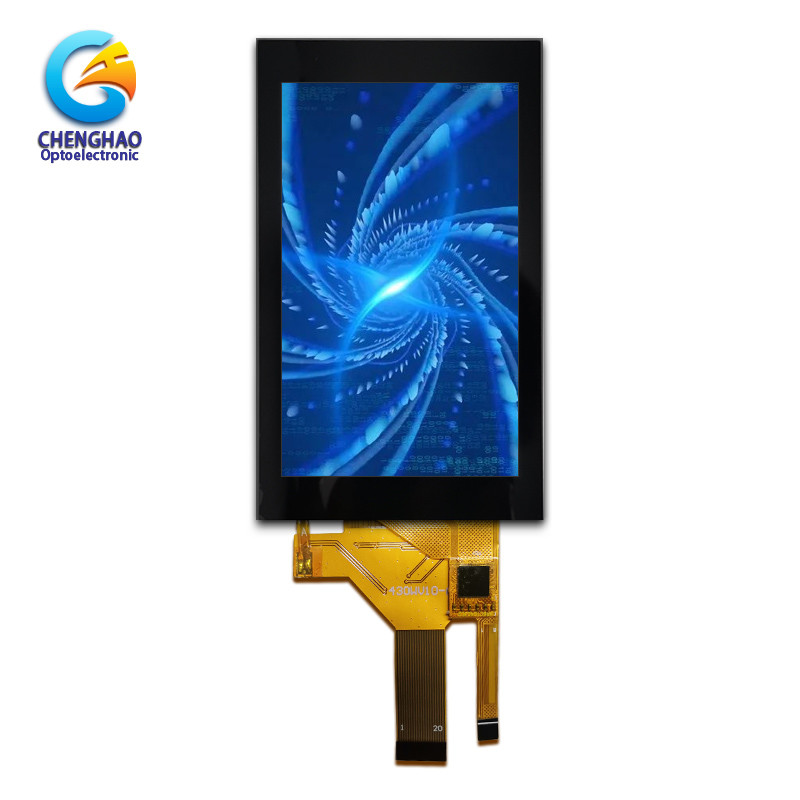

480*480 IPS LCD Display Màu Tft Lcd Capacitive Touchscreen 40 Pin
Mô-đun màn hình cảm ứng LCD
| Loại màn hình LCD | 4.3TFT+CTP |
| Định dạng chấm | 480 × ((RGB) × 800 chấm |
| Mảng bộ lọc màu | Dải thẳng đứng RGB |
| TFTDriver IC | ST7701S |
| CTPtype | G+F+F |
| Điều trị bề mặt | 6h |
| IC trình điều khiển CTP | GT911 |
| Kích thước mô-đun | 66.26 ((W) × 113.9 ((H) × 3.55 ((T) mm |
| Khu vực hoạt động TFT/CTPA | 56.16 ((W) × 93.6 ((H) mm |
| Dotpitch | 0.117 ((W) × 0.117 ((H) mm |

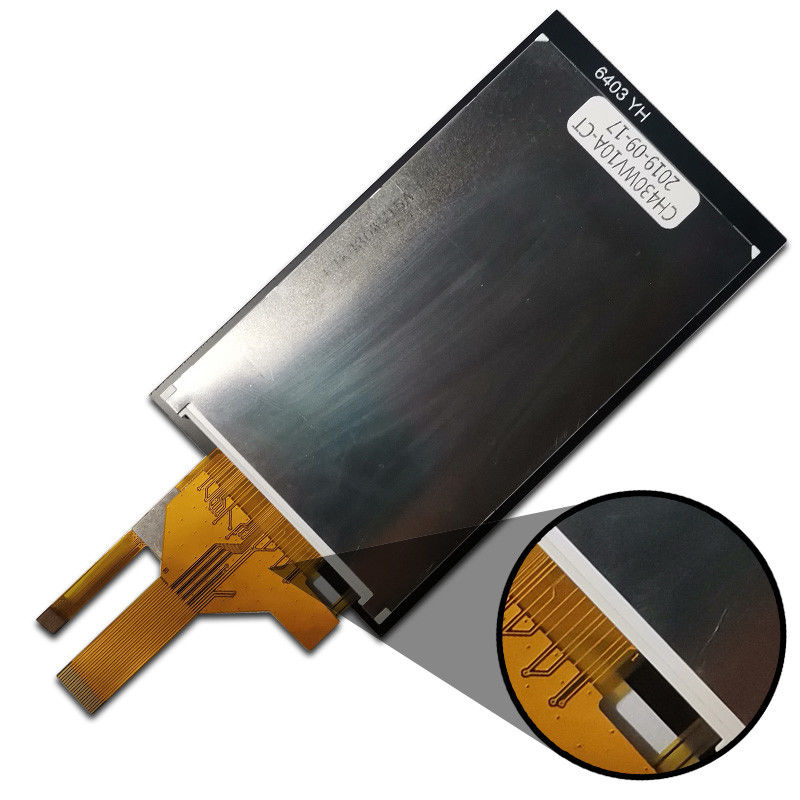

Mô hình màn hình ChengHao CH430WV10A-CT là một ma trận màu năng hoạt động bóng mỏng (TFT)
màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
bao gồm một bảng điều khiển LCD TFT, một drive IC, một đèn nền độ sáng cao, một cảm ứng dung lượng
bảng và FPC.
Màn hình LCD TFT này có diện tích hiển thị hoạt động đo ngang 4,3 (16: 9) inch với WVGA (480
độ phân giải theo chiều ngang bằng 800 pixel dọc).
Các trình điều khiển được sử dụng cho dự án này là ST7701S và có thể hiển thị 16M màu sắc bởi 24 bit RGB sig
Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm
-ents để điều khiển mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi
cấu trúc đèn nền và CTP, định nghĩa giao diện, vv
Phù hợp với RoHS và không chứa halogen.
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1.50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1.77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1.80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2.00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2.10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2.40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2.80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3.00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3.20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3.50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4.00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5.00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5.00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5.50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6.00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7.00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7.00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8.00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9.00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10.1 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
