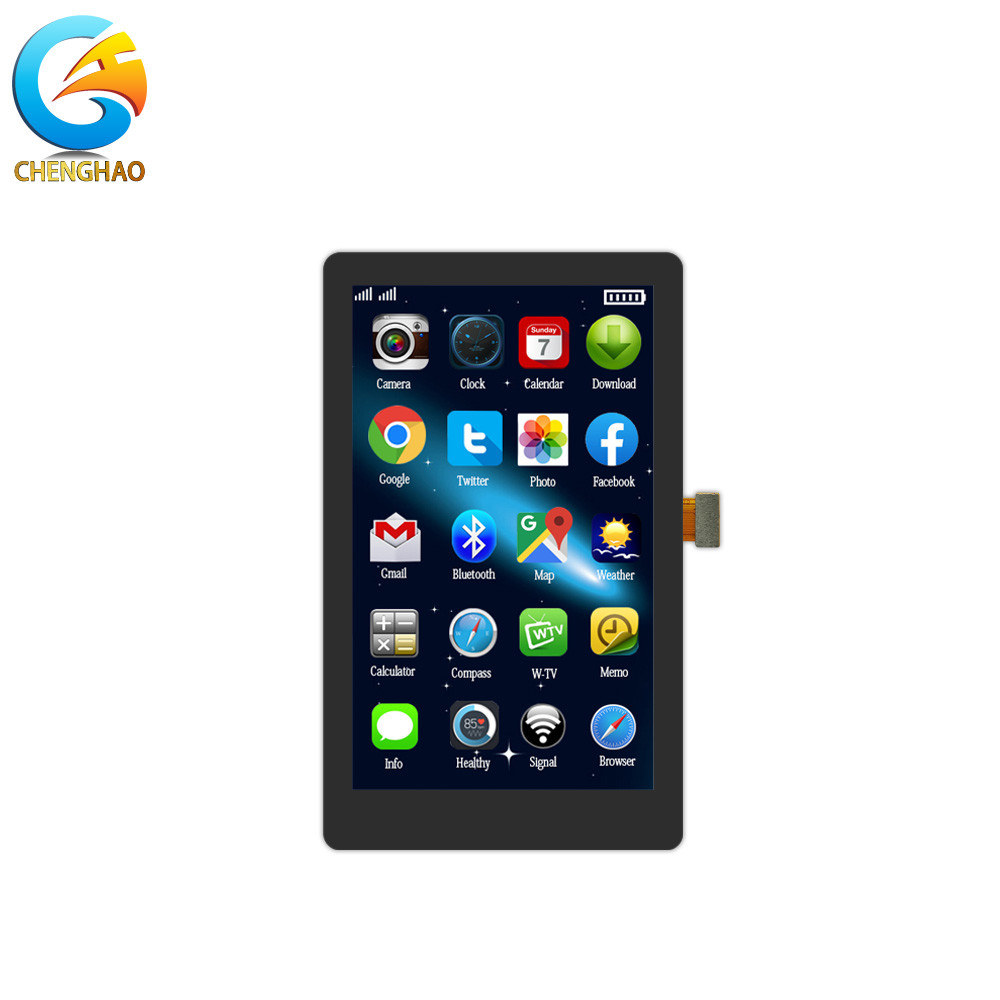

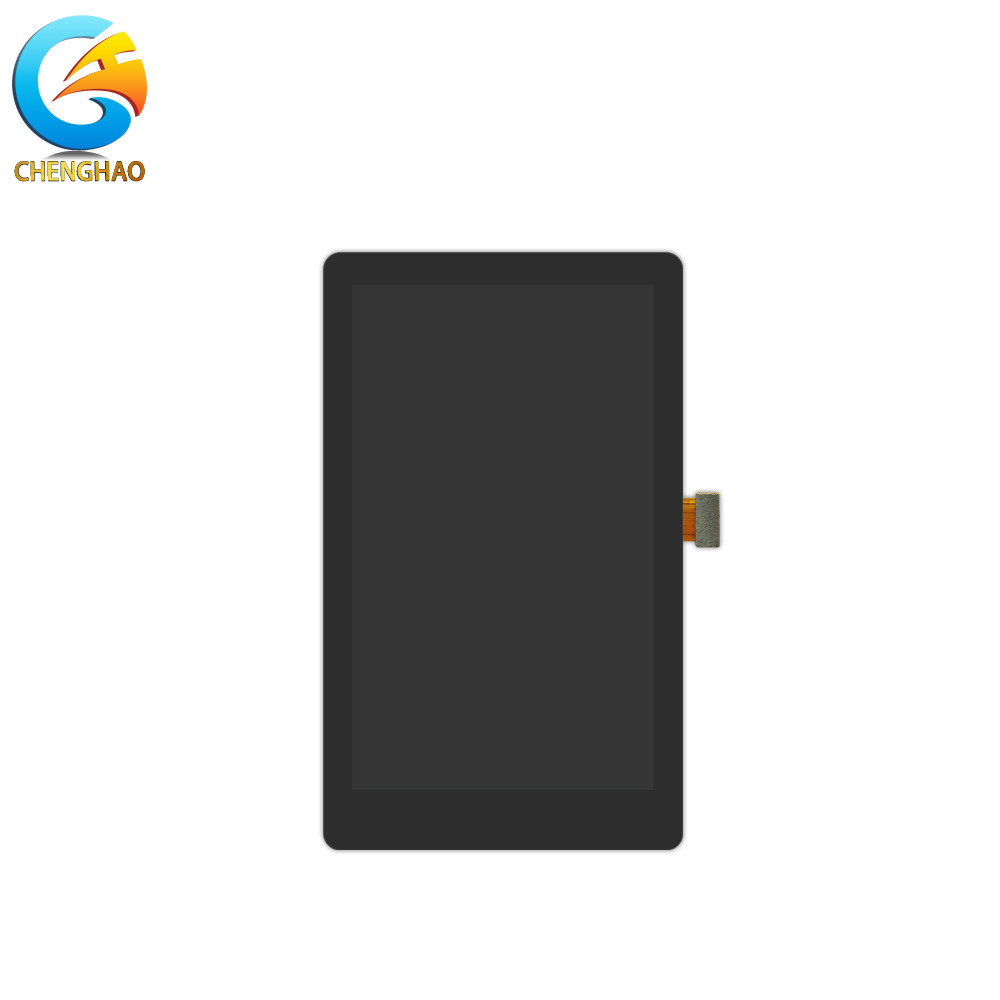

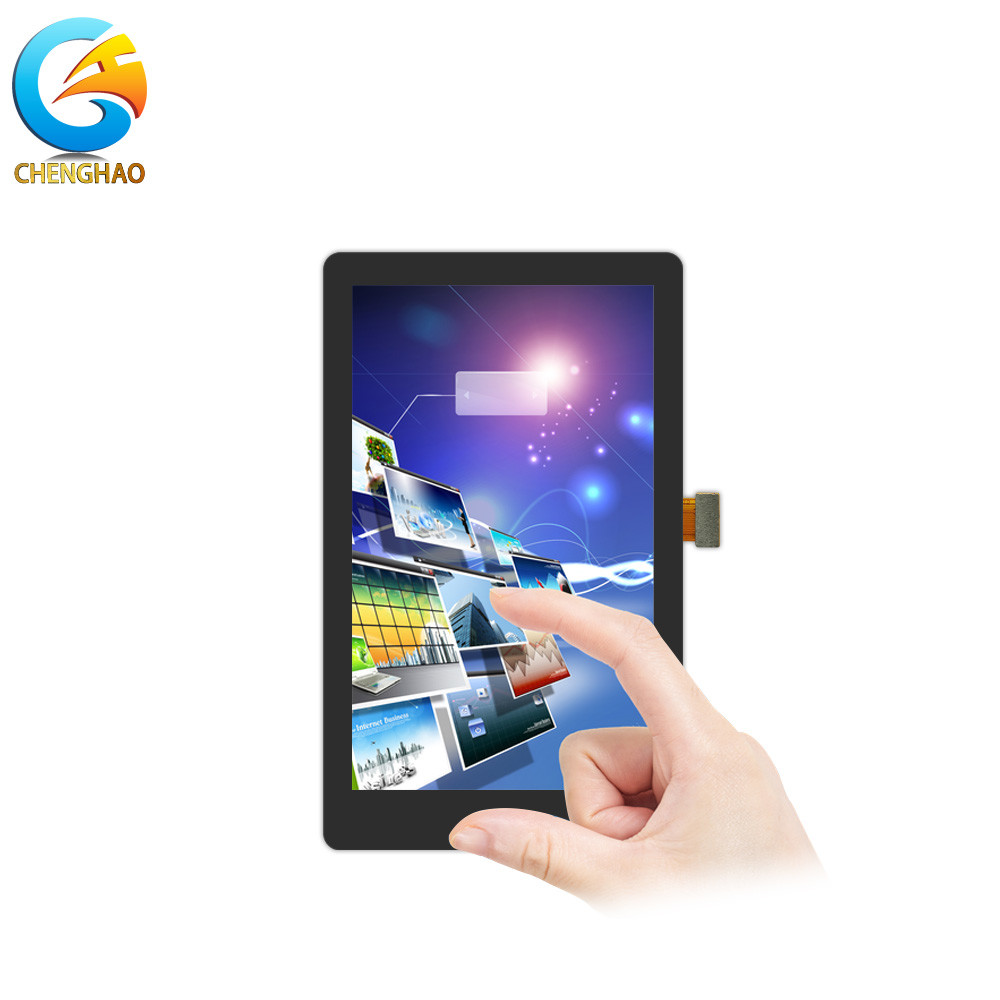

3.95 inch ST7701S TFT Resistive Touch Panel 480x800 Pixel Tft LCD Module

Mô tả sản phẩm

Ứng dụng tùy chỉnh màn hình cảm ứng độ phân giải cao 3,95 inch Tất cả xem miễn phí

Định hướng 480x800 pixel

Nhóm sản phẩm của công ty

CHENGHAO OPTOELECTRONIC TFT Display là một nhà cung cấp màn hình LCD màu chuyên nghiệp, cung cấp cho khách hàng các dịch vụ tùy chỉnh cho các màn hình LCD màu kích thước nhỏ khác nhau từ 1,1 ~ 10,1 inch.Các loại sản phẩm chúng tôi cung cấp là như sau:: Màn hình tft màn hình 1,1 inch, màn hình tft màn hình 1,14 inch, màn hình tft màn hình 1,44 inch, màn hình tft màn hình 1,47 inch, màn hình tft màn hình 1,5 inch, màn hình tft màn hình 1,54 inch, 1.Màn hình tft 77 inch, màn hình hiển thị tft 1,8 inch, màn hình hiển thị tft 2,0 inch, màn hình hiển thị tft 2,1 inch, màn hình hiển thị tft 2,2 inch, màn hình hiển thị tft 2,31 inch, màn hình hiển thị tft 2,4 inch, 2.Màn hình hiển thị tft 8 inch, Màn hình tft 3,0 inch, Màn hình tft 3,2 inch, Màn hình tft 3,5 inch, Màn hình tft 3,9 inch, Màn hình tft 3,95 inch, Màn hình tft 3,97 inch, 4.Màn hình hiển thị tft 0 inchMàn hình màn hình tft 4,3 inch, màn hình màn hình tft 4,41 inch, màn hình màn hình tft 4,5 inch, màn hình màn hình tft 5,0 inch, màn hình màn hình tft 5,5 inch, màn hình màn hình tft 6,0 inchMàn hình hiển thị tft 8 inch, màn hình tft 7,0 inch, màn hình tft 8,0 inch, màn hình tft 9,0 inch, màn hình tft 10,1 inch.

1Thông số kỹ thuật của màn hình cảm ứng LCD nhỏ

2. Chi tiết nhanh về màn hình cảm ứng LCD nhỏ

(1) Tiền giấy TFT

• Loại màn hình: 3.97"TFT/IPS
• Hướng nhìn: Tất cả
• LCD DRIVE IC: ST7701S
• Chế độ phân cực: TRANSMISSIVE/NEGATIVE
• Thời gian hoạt động: -20°C~+70°C
• Thời gian lưu trữ: -30°C~+80°C
• Khả năng chấp nhận không đánh dấu: ±0.20
• Đề nghị kết nối: AXE 530124
• Yêu cầu về bảo vệ môi trường: RoHS

(2) Chứng chỉ CTP

• LENS+ITO Film+FPC+adhesive:
  1. Bộ phim ITO: 0,45mm
  2. Kính ống kính: 1.1mm
  3. IC: GT911
• Điện áp hoạt động: 2,8V ~ 3,3V
• Lưu truyền: ≥ 87%
• Độ cứng nắp: 6H
• Nhiệt độ hoạt động: -20~70°C, ≤ 90% RH
• Nhiệt độ lưu trữ: -30~80°C, ≤ 90% RH

3Mô tả màn hình cảm ứng LCD nhỏ

Mô hình màn hình ChengHao CH400WV13A-CT là màn hình tinh thể lỏng (LCD) matrix hoạt tính màu (TFT) sử dụng silicon vô hình TFT làm thiết bị chuyển đổi.Mô hình này bao gồm một bảng điều khiển LCD TFT, một điều khiển IC, một độ sáng cao đèn nền, một bảng điều khiển cảm ứng dung lượng và FPC.

Màn hình LCD TFT này có diện tích màn hình hoạt động đo ngang 3,97 (16: 9) inch với độ phân giải WVGA (480 pixel theo chiều ngang x 800 pixel theo chiều dọc).

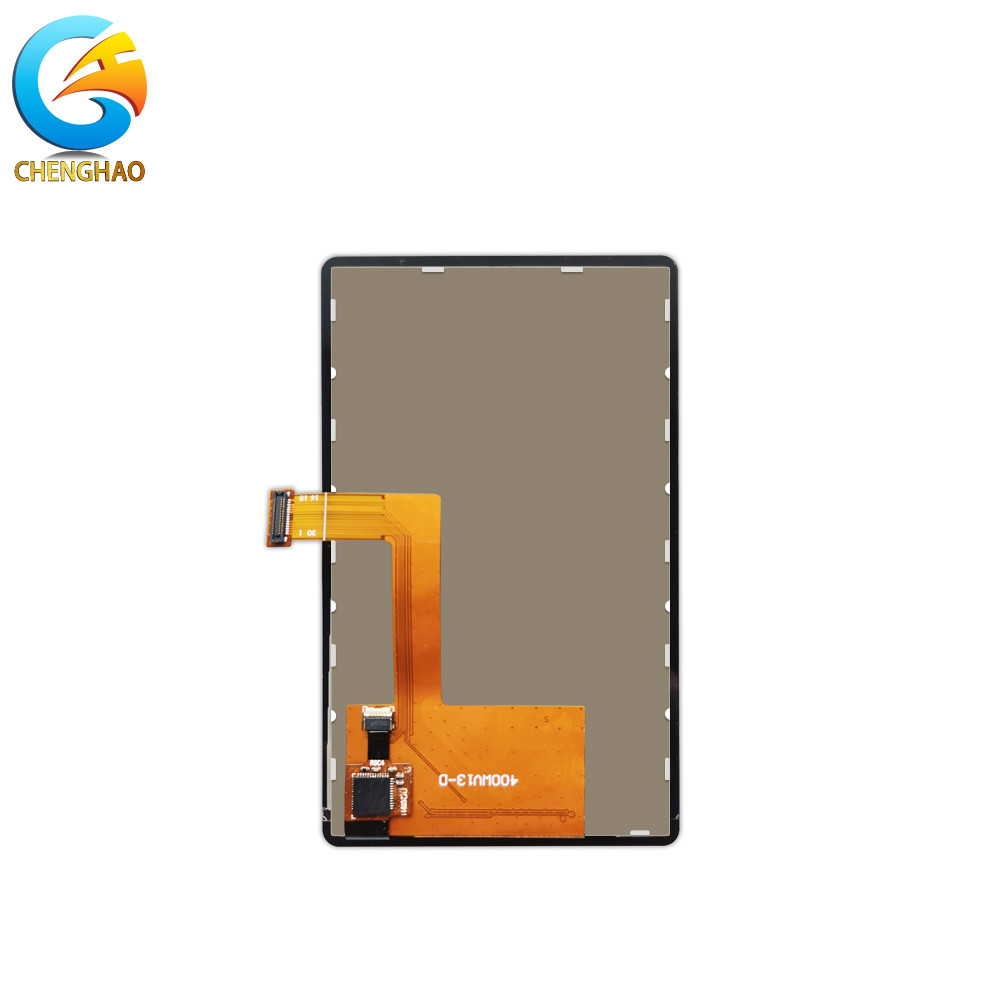

Driver được sử dụng cho dự án này là ST7701S và có thể hiển thị 16M màu sắc bằng đầu vào tín hiệu RGB 24 bit.Máy điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thịHỗ trợ giao diện RGB.

Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.

Phù hợp với RoHS và không chứa halogen.

4. Lens Tính năng của màn hình cảm ứng LCD nhỏ

• Hình dạng: không đều và lỗ
• Màu sắc: in lụa, logo
• Vật liệu thủy tinh: thủy tinh, PMMA
• Điều trị: AG, AR, AF, chống nổ
• Độ dày: 0.55mm.0.7mm1.0mm, 1.1mm, 1.8mm, 2.omm,3.0mm, 4.0mm, 5.0mm, 6.0mm

5. Tùy chỉnh màn hình cảm ứng LCD nhỏ

Chenghao Optoelectronic cung cấp cho khách hàng nhiều hình thức dịch vụ tùy chỉnh, bao gồm dịch vụ tùy chỉnh mô-đun, dịch vụ tùy chỉnh bao bì,và dịch vụ tùy chỉnh giao thông vận tải.

1- Tùy chỉnh mô-đun.

Dịch vụ tùy chỉnh mô-đun hiển thị của chúng tôi bao gồm nhưng không giới hạn ở những điều sau:

(1) FPC: Chúng tôi có thể thiết kế lại hình dạng và cấu trúc của FPC theo nhu cầu dự án của khách hàng để nó có thể phù hợp hoàn hảo với thiết bị được cài đặt.

(2) Thiết kế đèn nền: Chúng tôi có thể cung cấp cho khách hàng các thành phần đèn nền với độ sáng tối đa là 2800 cd / m2.Khách hàng có thể chọn độ sáng phù hợp theo nhu cầu thực tế của họ;

(3) Tùy chỉnh giao diện mô-đun: Mô-đun hiển thị của chúng tôi có thể xác định loại giao diện theo yêu cầu của khách hàng. Các loại giao diện được hỗ trợ bao gồm SPI, MCU, RGB, MIPI, LVDS, HDMI, vv;

(4) Đối với khách hàng có nhu cầu tương tác cảm ứng, chúng tôi cung cấp hai giải pháp cảm ứng, cụ thể là giải pháp cảm ứng dung lượng và giải pháp cảm ứng kháng.cốt lõi của giải pháp cảm ứng công suất là thiết kế một vỏ kính cảm ứng đáp ứng thiết bị ứng dụng về độ dày thủy tinh, độ cứng, hình dạng, vv theo yêu cầu của khách hàng.

(5) Tùy chỉnh chức năng: Chúng tôi có thể thiết kế một mô-đun hiển thị đáp ứng các yêu cầu theo kịch bản ứng dụng thực tế của khách hàng.như Sunlight Readable, màn hình chống chói, góc nhìn tự do, nhiệt độ rộng, độ phân giải cao, tương tác giữa con người và máy tính, vv

2. Tùy chỉnh bao bì: Nếu khách hàng cần nó, chúng tôi có thể thiết kế bao bì theo yêu cầu của khách hàng, thay đổi phương pháp đóng gói,và sử dụng phương pháp vận chuyển do khách hàng chỉ định.

3. Tùy chỉnh bao bì: Nếu khách hàng cần nó, chúng tôi có thể thiết kế bao bì theo yêu cầu của khách hàng, thay đổi phương pháp đóng gói,và sử dụng phương pháp vận chuyển do khách hàng chỉ định.

6.Ưu điểm màn hình cảm ứng LCD nhỏ

(1).Sao lại chọn ChengHao?

• IS9001 Chứng nhận, Nhà máy hướng dẫn cung cấp
• Phù hợp với RoHs, không có chì, đáp ứng yêu cầu
• Giá cạnh tranh và thời gian giao dịch ngắn
• Nhóm chuyên nghiệp có kinh nghiệm phong phú trong thiết kế / Mfg / kiểm soát chất lượng
• Hỗ trợ MOQ nhỏ và phản hồi nhanh cho khách hàng
• Cung cấp lâu dài

(2).Dịch vụ

• Bảo hành: 1 năm.
• Đội ngũ dịch vụ sau bán hàng: Trung tâm dịch vụ sau bán hàng được trang bị một đội ngũ dịch vụ kỹ thuật chuyên nghiệp

(3) Thời gian dẫn đầu

• 001 ~ 20 PC (Mẫu) Ngay lập tức
• 021~100 PC 1 tuần
• 101 ~ 500 PC 1 ~ 2 tuần
• > 1000 PCĐàm phán

7Ứng dụngmàn hình cảm ứng LCD nhỏ

8. FAQ của màn hình cảm ứng LCD nhỏ

QBạn có sẵn sàng choOEMxử lý?
AỪ!
