| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 7 - 15 ngày làm việc |
| Điều khoản thanh toán : | T/T | Khả năng cung cấp : | PCS 200K / tháng |
| Nguồn gốc: | Thâm Quyến, Trung Quốc | Hàng hiệu: | ChengHao LCD |
|---|---|---|---|
| Chứng nhận: | ROHS 、ISO9001 、CE | Số mô hình: | CH700WV01C-CT |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại mô-đun: | 7 inch | Chế độ hiển thị: | TN/Transmissive/Bình thường trắng |
|---|---|---|---|
| loại CTP: | P+g | Số điểm: | 800*3 (RGB)*480 |
| Hướng nhìn: | 12 giờ | Hướng đảo ngược thang màu xám: | 6 giờ |
| kích thước mô-đun: | 164.9 (w)*100.0 (h)*4.68 (t) mm | Khu vực hoạt động Tft: | 154,08(W)*85,92(H)mm |
| TFT Dot Pitch: | 0.1926 ((W) * 0.1790 ((H) mm | giao diện: | TFT: Giao diện RGB song song 24 bit CTP: I2C |
| loại đèn nền: | đèn LED trắng | luminace: | 250cd/m2 |
| Làm nổi bật: | Màn hình cảm ứng LCD TFT 7inch,Màn hình cảm ứng LCD TFT 800×480,Màn hình cảm ứng LCD truyền I2C |
||
Mô tả sản phẩm

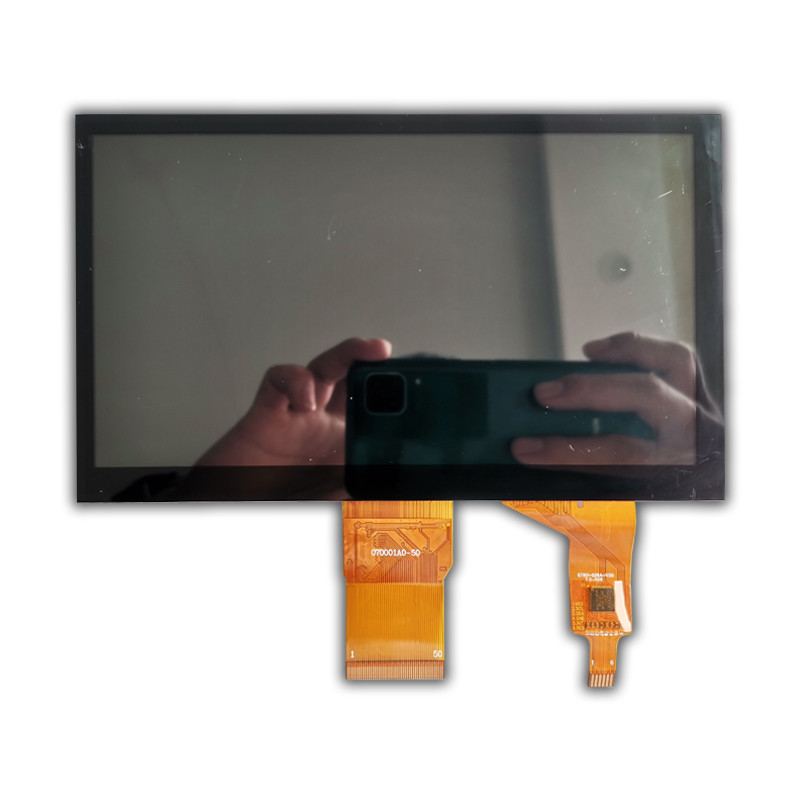

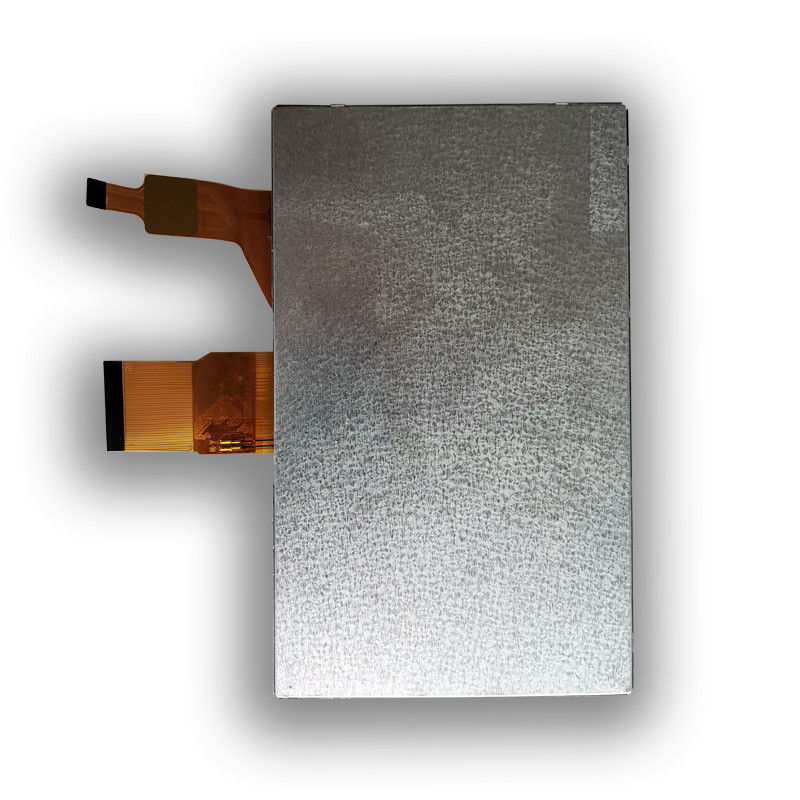

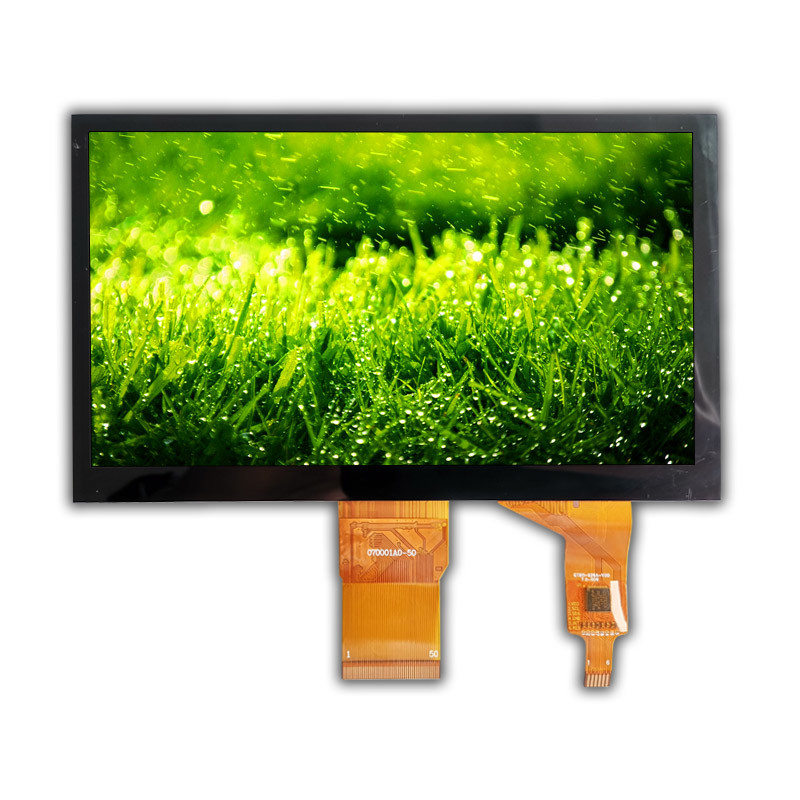

7 inch 12 giờ Tn TFT LCD Capacitive Touchscreen I2C 800 * 480
Truyền thông Thông thường giao diện RGB màu trắng
| MODEL NO. | CH700WV01C-CTC |
| Loại module | 7"TFT + CTP |
| Chế độ hiển thị | TN/Transmissive/Thông thường màu trắng |
| Loại CTP | P+G |
| Số điểm | 800*3 ((RGB) *480 |
| Hướng nhìn | 12 giờ. |
| Hướng đảo ngược thang màu xám | 6 giờ. |
| Kích thước mô-đun | 164.9 ((W) *100.0 ((H) *4.68 ((T) mm |
| Khu vực hoạt động TFT | 154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch | 0.1926 ((W) * 0.1790 ((H) mm |
| Giao diện | TFT:24 bit RGB tương tự giao diện CTP:I2C |
| Loại đèn nền | Đèn LED màu trắng |
| Đèn sáng | 250cd/m2 |
Mô hình màn hình ChengHao CH700WV01C-CT là một bộ phim mỏng ma trận hoạt động màu
màn hình tinh thể lỏng (LCD) bán dẫn (TFT) sử dụng TFT silicon vô hình
như một thiết bị chuyển mạch. mô hình này bao gồm một bảng điều khiển LCD TFT, một
IC, đèn nền độ sáng cao, bảng điều khiển cảm ứng dung lượng và FPC.
LCD TFT này có một khu vực hiển thị tích cực đo ngang 7,0 (16: 9) inch
với độ phân giải WVGA (800 pixel ngang x 480 pixel dọc).
Các trình điều khiển được sử dụng cho dự án này là SSD1963 và có thể hiển thị 16M màu sắc bởi
24 bit RGB đầu vào tín hiệu. trình điều khiển được gắn trên kính và intercon
- kết nối thông qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.
Giao diện RGB.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng,
chẳng hạn như sửa đổi cấu trúc đèn nền và CTP, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.
1Thông tin chung
| Đề mục | Giá trị tiêu chuẩn | Đơn vị |
| Loại màn hình LCD | 7.0 TFT + CTP | -- |
| Định dạng chấm | 800 × 3 ((RGB) × 480 | điểm |
| Phân bố Pixel Màu | Dải thẳng đứng RGB | -- |
| Chế độ hiển thị | TN / Transmissive / Thông thường màu trắng | -- |
| Hướng nhìn | 12 giờ | -- |
| Hướng đảo ngược thang màu xám | 6 giờ | -- |
| Loại CTP | Kính PET+ITO | -- |
| Điều trị bề mặt | 2h | -- |
| IC trình điều khiển CTP | GT911 | -- |
| Kích thước mô-đun | 164.9 ((W) ×100.0 ((H) ×4.68 ((T) | mm |
| Khu vực hoạt động TFT/CTP | 154.08 ((W) × 85.92 ((H) | mm |
| TFT Dot pitch | 0.1926 (W) × 0,1790 (H) | mm |
| Giao diện | Giao diện RGB song song 24 bit | -- |
| Nhiệt độ hoạt động | -10 ~ +60 | °C |
| Nhiệt độ lưu trữ | -20 ~ +70 | °C |
| Trọng lượng | TBD | g |
2.Giao diện
(1) Mô tả giao diện TFT
| Pin NO. | SYMBOL | Mô tả |
| 1 | 88888 | Điện cho đèn LED chiếu sáng phía sau (Anode). |
| 2 | 8888 | Điện cho đèn LED chiếu sáng phía sau (Anode). |
| 3 | 8888 | Điện cho đèn LED chiếu sáng phía sau (Cathode). |
| 4 | 8888 | Điện cho đèn LED chiếu sáng phía sau (Cathode). |
| 5 | 8888 | Điện hạ tầng. |
| 6 | 8888 | Điện áp thông thường. |
| 7 | 8888 | Digital Power. |
| 8 | 8888 | Chọn chế độ DE/SYNC. H: chế độ DE. L: chế độ HSD / VSD. |
| 9 | 8888 | Nhập dữ liệu. |
| 10 | 8888 | Nhập đồng bộ thẳng đứng. |
| 11 | 8888 | Nhập đồng bộ ngang, cực âm. |
| 12 | 8888 | Blue Data Input (MSB). |
| 13 | 8888 | Blue Data Input. |
| 14 | 8888 | Blue Data Input. |
| 15 | 8888 | Blue Data Input. |
| 16 | 8888 | Blue Data Input. |
| 17 | 8888 | Blue Data Input. |
| 18 | 8888 | Blue Data Input. |
| 19 | 8888 | Blue Data Input (LSB) |
| 20 | 8888 | Green Data Input (MSB) |
| 21 | 8888 | Green Data Input. |
| 22 | 8888 | Green Data Input. |
| 23 | 8888 | Green Data Input. |
| 24 | 8888 | Green Data Input. |
| 25 | 8888 | Green Data Input. |
| 26 | 8888 | Green Data Input. |
| 27 | 8888 | Green Data Input ((LSB). |
| 28 | 8888 | Red Data Input (MSB). |
| 29 | 8888 | Nhập dữ liệu màu đỏ. |
| 30 | 8888 | Nhập dữ liệu màu đỏ. |
| 31 | 8888 | Nhập dữ liệu màu đỏ. |
| 32 | 8888 | Nhập dữ liệu màu đỏ. |
| 33 | 8888 | Nhập dữ liệu màu đỏ. |
| 34 | 8888 | Nhập dữ liệu màu đỏ. |
| 35 | 8888 | Red Data Input ((LSB)). |
| 36 | 8888 | Điện hạ tầng. |
| 37 | 8888 | Nhập đồng hồ. |
| 38 | 8888 | Điện hạ tầng. |
| 39 | 8888 | Kiểm soát màn hình bên trái hoặc bên phải. |
| 40 | 8888 | Điều khiển hiển thị lên / xuống. |
| 41 | 8888 | Sức mạnh tích cực cho TFT. |
| 42 | 8888 | Năng lượng âm cho TFT. |
| 43 | 8888 | Analog Power. |
(2)Mô tả giao diện CTP
| Pin NO. | SYMBOL | Mô tả |
| 1 | 8888 | Digital Power. |
| 2 | 8888 | I2C_clock. |
| 3 | 8888 | Dữ liệu I2C. |
| 4 | 8888 | Điện hạ tầng. |
| 5 | 8888 | Tín hiệu ngắt. |
| 6 | 8888 | Reset pin, hoạt động thấp để vào trạng thái reset. |
