| Số lượng đặt hàng tối thiểu : | 100 bộ | Giá bán : | / |
|---|---|---|---|
| chi tiết đóng gói : | Tất cả các sản phẩm được đóng gói đúng cách để giữ an toàn. Đối với kích thước nhỏ của sản phẩm, chú | Thời gian giao hàng : | 200K chiếc / tháng |
| Điều khoản thanh toán : | T/T |
| Nguồn gốc: | Shenzhen, Trung Quốc | Hàng hiệu: | 2.4 Inch |
|---|---|---|---|
| Chứng nhận: | ROHS、ISO9001、CE | Số mô hình: | CH240QV29A-T |
| Tài liệu: | Sổ tay sản phẩm PDF |
|
Thông tin chi tiết |
|||
| Loại mô-đun: | 2.4 "TFT + RTP | Chế độ hiển thị: | TN/Transmissive/Bình thường trắng |
|---|---|---|---|
| Số điểm: | 240*3 (RGB)*320 | Hướng nhìn: | 6 giờ |
| kích thước mô-đun: | 42,72 (w)*60,26 (h)*3.5 (t) mm | Khu vực hoạt động Tft: | 36,72 (w)*48,96 (h) mm |
| giao diện: | SPI 、 MCU 、 SPI+RGB | luminace: | 300cd/m2 |
| tối thiểu Đặt hàng: | 2 miếng | ||
| Làm nổi bật: | 2.4in màn hình cảm ứng LCD nhỏ,FPC Màn hình cảm ứng LCD nhỏ,MCU RGB TFT LCD Module |
||
Mô tả sản phẩm
2.4 inch ROHS chứng nhận màn hình cảm ứng LCD nhỏ 240 * 320 Số lượng
Mô-đun LCD chấm SPI / MCU / SPI + Bảng màn hình TFT RGB
1Thông tin sản phẩm
| MODEL NO. | CH240QV29A-T |
| Loại module | 2.4"TFT + RTP |
| Chế độ hiển thị | TN/Transmissive/Thông thường màu trắng |
| Số điểm | 240*3 ((RGB) *320 |
| Hướng nhìn | 6 giờ. |

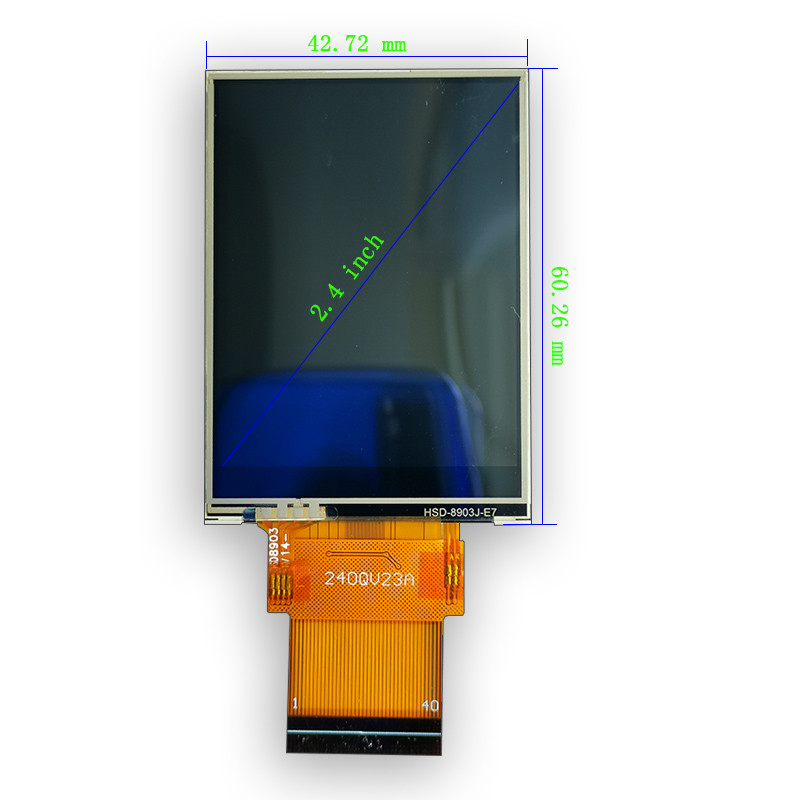

| Kích thước mô-đun | 42.72 ((W) * 60.26 ((H) * 3.5 ((T) mm |
| Khu vực hoạt động TFT | 36.72 ((W) * 48.96 ((H) mm |
| Giao diện | SPI,MCU,SPI+RGB |
| Đèn sáng | 300cd/m2 |
2Mô tả sản phẩm
Mô hình màn hình ChengHao CH240QV29A-T là một ma trận màu sắc hoạt động bóng mỏng transistor
(TFT) màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.
Mô hình này bao gồm một bảng điều khiển LCD TFT, mạch lái, đèn nền độ sáng cao,
màn hình cảm ứng kháng và FPC.
Màn hình TFT là màn hình tinh thể lỏng matrix thin film transistor (TFT) hoạt động màu
(LCD) sử dụng TFT silicon vô hình như một thiết bị chuyển đổi.
khu vực hiển thị hoạt động đo ngang inch với QVGA (240 pixel ngang x 320 pixel dọc)
quyết định.
Các trình điều khiển được sử dụng cho dự án này là ILITEK ILI9341V hoặc tương thích và có thể hiển thị
262K màu sắc bởi 18 bit đầu vào tín hiệu RGB. trình điều khiển được gắn trên kính và
kết nối qua FPC bao gồm các thành phần để điều khiển mô-đun hiển thị.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như:
sửa đổi cấu trúc FPC, định nghĩa giao diện, v.v.
Phù hợp với RoHS và không chứa halogen.

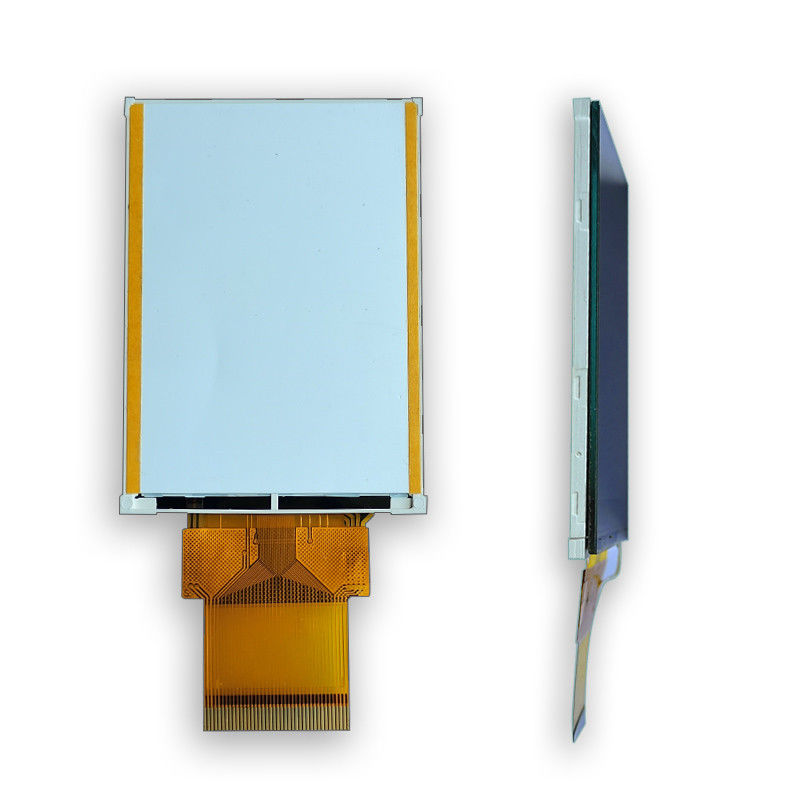

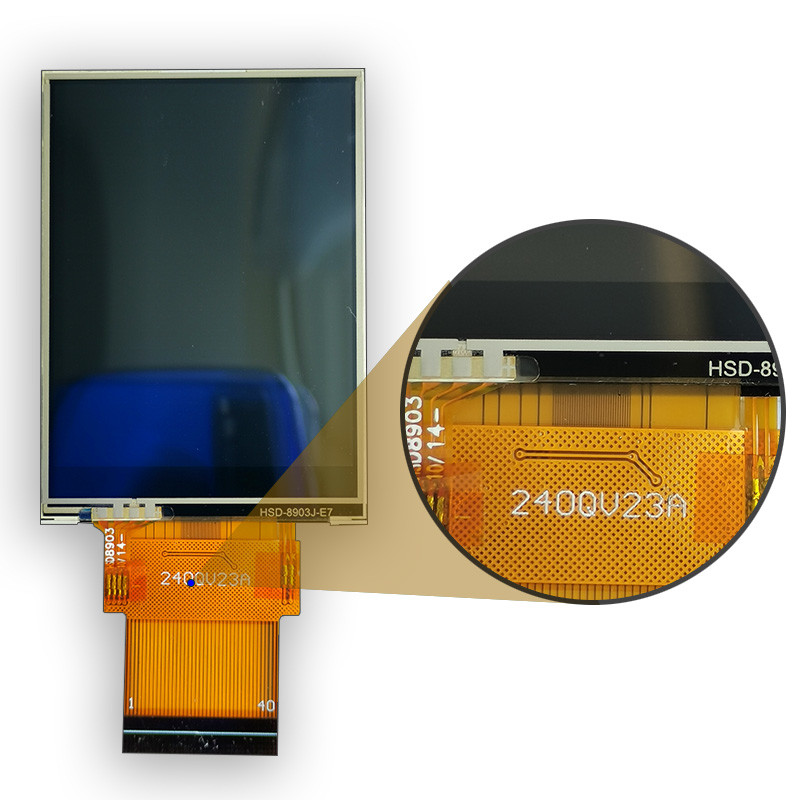

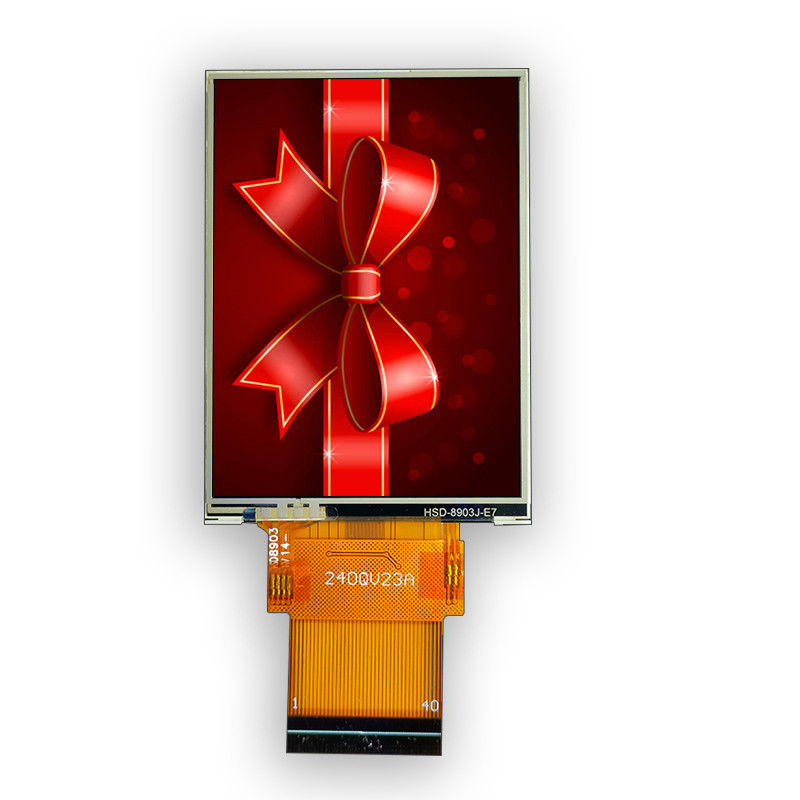

3- Sơ đồ sản phẩm
4Các sản phẩm khác
| Loại module | Khu vực hiển thị | Chế độ hiển thị |
| 1Màn hình LCD TFT.44 inch | 25.50 * 26,50 mm | Thông thường IPS màu trắng, truyền |
| 1Màn hình LCD TFT.44 inch | 25.50 * 26,50 mm | Thông thường màu trắng TN, truyền |
| 1Màn hình LCD TFT 50 inch | 29.76 * 22.32 mm | Thông thường là IPS màu đen, truyền |
| 1Màn hình LCD TFT.54 inch | 27.72 * 27.72 mm | Thông thường là IPS màu đen, truyền |
| 1Màn hình LCD TFT.54 inch | 27.74 * 27.74 mm | Thông thường là IPS màu đen, truyền |
| 1Màn hình LCD TFT 0,77 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 1Màn hình LCD TFT 80 inch | 28.03 * 35.04 mm | Thông thường màu trắng TN, truyền |
| 2Màn hình LCD TFT 0,00 inch | 30.60 * 40.80 mm | Thông thường màu trắng TN, truyền |
| 2Màn hình LCD TFT 10 inch | Khu vực hiển thị hình tròn | Thông thường IPS màu trắng, truyền |
| 2Màn hình LCD TFT.31 inch | 46.75 * 35.06 mm | Thông thường màu trắng TN, truyền |
| 2Màn hình LCD TFT 40 inch | 36.72 * 48.96 mm | Thông thường màu trắng TN, truyền |
| 2Màn hình LCD TFT 40 inch | 36.72 * 48.96 mm | Thông thường IPS màu trắng, truyền |
| 2Màn hình LCD TFT 80 inch | 43.20 * 57,60 mm | Thông thường màu trắng TN, truyền |
| 2Màn hình LCD TFT 80 inch | 43.20 * 57,60 mm | Thông thường IPS màu trắng, truyền |
| 3Màn hình LCD TFT 0,00 inch | 36.72 * 65.28 mm | Thông thường là IPS màu đen, truyền |
| 3Màn hình LCD TFT 20 inch | 48.60 * 64.80 mm | Thông thường màu trắng TN, truyền |
| 3Màn hình LCD TFT 50 inch | 70.08 * 52,56 mm | Thông thường màu trắng TN, truyền |
| 3Màn hình LCD TFT 50 inch | 70.08 * 52,56 mm | Thông thường là IPS màu đen, truyền |
| 4Màn hình LCD TFT 0,00 inch | 51.84 * 86,4 mm | Thông thường là IPS màu đen, truyền |
| 4Màn hình LCD TFT 0,00 inch | 71.86 * 70.18 mm | Thông thường là IPS màu đen, truyền |
| 4Màn hình LCD TFT.30 inch | 95.04 * 53,86 mm | Thông thường màu trắng TN, truyền |
| 4Màn hình LCD TFT.30 inch | 95.04 * 53,86 mm | Thông thường là IPS màu đen, truyền |
| 5Màn hình LCD TFT 0,00 inch | 110.88 * 62,83 mm | Thông thường màu trắng TN, truyền |
| 5Màn hình LCD TFT 0,00 inch | 108.00 * 64.8 0mm | Thông thường là IPS màu đen, truyền |
| 5Màn hình LCD TFT 50 inch | 68.04 * 120,96 mm | Thông thường là IPS màu đen, truyền |
| 6Màn hình LCD TFT 0,00 inch | 74.52 * 132.48 mm | Thông thường là IPS màu đen, truyền |
| 7Màn hình LCD TFT 0,00 inch | 154.08 * 85,92 mm | Thông thường màu trắng TN, truyền |
| 7Màn hình LCD TFT 0,00 inch | 153.6 * 90 mm | Thông thường màu trắng TN, truyền |
| 7Màn hình LCD TFT 0,00 inch | 154.21 mm * 85.92 mm | Thông thường là IPS màu đen, truyền |
| 8Màn hình LCD TFT 0,00 inch | 107.64 * 172.22 mm | Thông thường là IPS màu đen, truyền |
| 9Màn hình LCD TFT 0,00 inch | 196.61 * 114,15 mm | Thông thường màu trắng TN, truyền |
| 10Màn hình LCD TFT 10 inch | 135.36 * 216,58 mm | Thông thường là IPS màu đen, truyền |
5Bao bì sản phẩm
