July 3, 2021

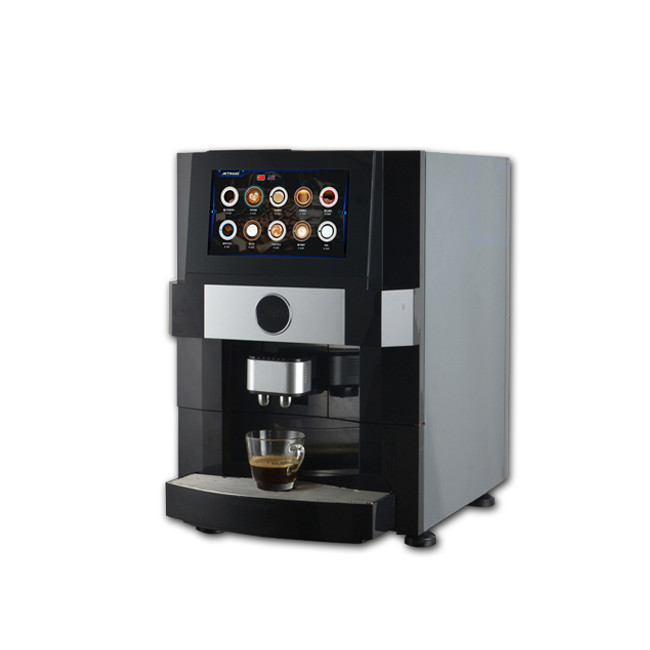

Mô hình của mô-đun hiển thị LCD của máy pha cà phê
tùy chỉnh cho khách hàng lần này là CH700WV02A.
Nội dung sau đây là mô tả có liên quan về sản phẩm
Mô hình:
1Về mô tả của CH700WV02A-CT
Mô hình màn hình ChengHao CH700WV02A-CT là một ma trận màu hoạt động bóng mỏng
(TFT) màn hình tinh thể lỏng (LCD) sử dụng TFT silicon vô hình làm thiết bị chuyển đổi.
Mô hình này bao gồm một bảng điều khiển LCD TFT, một ổ điều khiển IC, một đèn nền độ sáng cao,
một bảng điều khiển cảm ứng dung lượng và FPC.
Màn hình LCD TFT này có diện tích màn hình hoạt động đo ngang 7,0 (16: 9) inch với WVGA
(800 pixel ngang x 480 pixel dọc).
Driver được sử dụng cho dự án này là Himax và có thể hiển thị 16M màu sắc bởi 24 bit RGB.
đầu vào tín hiệu. trình điều khiển được gắn trên kính và kết nối thông qua FPC bao gồm
Các thành phần để điều khiển mô-đun hiển thị. hỗ trợ giao diện RGB.
Ngoài ra, FPC cũng có thể được tùy chỉnh theo yêu cầu của khách hàng, chẳng hạn như
-định nghĩa giao diện, vv.
Phù hợp với RoHS và không chứa halogen.
| MODEL NO. | CH700WV02A-CT |
| Loại module | 7"TFT + CTP |
| Chế độ hiển thị | TN/Transmissive/Thông thường màu trắng |
| Loại CTP | G+G |
| Số điểm | 800*3 ((RGB) *480 |
| Hướng nhìn | 12 giờ. |
| Hướng đảo ngược thang màu xám | 6 giờ. |
| Kích thước mô-đun | 180.0(W) * 119.0 ((H) * 7.4 ((T) mm |
| Khu vực hoạt động TFT | 154.08 ((W) * 85.92 ((H) mm |
| TFT Dot pitch | 0.1926 ((W) * 0.1790 ((H) mm |
| Giao diện | TFT: 24-bit RGB CTP:I2C |
| Loại đèn nền | Đèn LED màu trắng |
| Đèn sáng | 200cd/m2 |
2.Thông tin chung
| Đề mục | Giá trị tiêu chuẩn | Đơn vị |
| Loại màn hình LCD | 7.0 TFT + CTP | -- |
| Định dạng chấm | 800 × 3 ((RGB) × 480 | điểm |
| Phân bố Pixel Màu | Dải thẳng đứng RGB | -- |
| Chế độ hiển thị | TN / Transmissive / Thông thường màu trắng | -- |
| Hướng nhìn | 12 giờ | -- |
| Loại CTP | Kính ống kính + Kính ITO + FPC + Áp dính | -- |
| Điều trị bề mặt | 6h | -- |
| IC trình điều khiển CTP | GT911 | -- |
| Kích thước mô-đun | 180.0 ((W) × 119.0 ((H) × 7.4 ((T) | mm |
| Khu vực hoạt động TFT | 154.08 ((W) × 85.92 ((H) | mm |
| Khu vực hoạt động của CTP | 154.08 ((W) × 85.92 ((H) | mm |
| CTP Khu vực xem | 155.28 ((W) × 87.12 ((H) | mm |
| TFT Dot pitch | 0.1926 (W) × 0,1790 (H) | mm |
| Giao diện | Giao diện RGB song song 24 bit | -- |
| Nhiệt độ hoạt động | -20 ~ +70 | °C |
| Nhiệt độ lưu trữ | -30 ~ +80 | °C |
| Trọng lượng | TBD | g |
