May 20, 2021

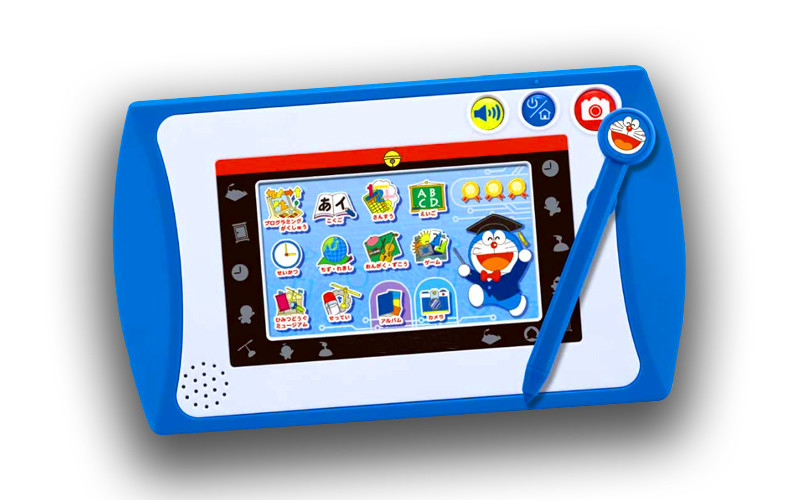

Hợp tác với khách hàng để tùy chỉnh màn hình chơi LCD TFT cho đồ chơi của trẻ em
1.Thông tin chung về TFT LCD Diaplay cho đồ chơi
| Đề mục | Giá trị tiêu chuẩn | Đơn vị |
| Loại màn hình LCD | 4.3 ¢TFT | -- |
| Định dạng chấm | 480 ((RGB) × 272 | điểm |
| Mảng bộ lọc màu | Dải thẳng đứng RGB | -- |
| Chế độ hiển thị | TN / Transmission / Thông thường màu trắng | -- |
| Hướng nhìn | 12 giờ | -- |
| Hướng đảo ngược thang màu xám | 6 giờ | -- |
| IC trình điều khiển | -- | |
| Kích thước mô-đun | 105.5 ((W) × 67.2 ((H) × 4.1 ((T) | mm |
| Khu vực hoạt động | 95.04 ((W) × 53.856 ((H) | mm |
| Điểm pitch | 0.198 (W) × 0.198 (H) | mm |
| Giao diện | Giao diện RGB song song 24 bit | -- |
| Nhiệt độ hoạt động | -20 ~ +70 | °C |
| Nhiệt độ lưu trữ | -30 ~ +80 | -- |
| Đèn phía sau | 7 đèn LED màu trắng | °C |
| Trọng lượng | TBD | -- |
Lưu ý:
1- Loại màn hình: 4.3 "TFT
2Định hướng xem: 12:00
3.GRAY SCALE INVERSION DIRECTION: 6:00
4Chế độ phân cực: TRANSMISSIVE / POSITIVE
5. Thời gian hoạt động: -20°C~+70°C
6Thời gian lưu trữ: -30°C ~ +80°C
7. Unmarker Tolerance: ± 0.20
8Các yêu cầu về bảo vệ môi trường: RoHS
2.Mô tả giao diện
| Đinh | Biểu tượng | Mô tả. |
| 1 | VLED- | Ánh sáng LED (Cathode). |
| 2 | VLED+ | Ánh sáng LED (Anode). |
| 3 | GND | Bỏ xuống. |
| 4 | VDD | Nguồn cung cấp điện. |
| 5~12 | R0~R7 | Red Data. |
| 13~20 | G0~G7 | Green Data. |
| 21~28 | B0~B7 | Blue Data. |
| 29 | GND | Bỏ xuống. |
| 30 | PCLK | Nhập tín hiệu đồng hồ điểm, khóa dữ liệu đầu vào ở cạnh tăng. |
| 31 | DISP | Màn hình bật/tắt. |
| 32 | HSYNC | Nhập đồng bộ ngang, cực âm. |
| 33 | VSYNC | Nhập đồng bộ thẳng đứng. |
| 34 | DE | Dữ liệu cho phép đầu vào. |
| 35 | NC | NC. |
| 36 | GND | Bỏ xuống. |
| 37 | XR | TP Đúng. |
| 38 | YD | TP Bottom. |
| 39 | XL | TP bên trái. |
| 40 | YU | TP lên. |
3.Tỷ lệ tối đa tuyệt đối
| Điểm | Biểu tượng | Chưa lâu. | Max. | Đơn vị |
| Điện áp cung ứng tương tự | VDD | - 0.3 | 5 | V |
| Điện áp đầu vào | Vin | - 0.3 | VDD+0.3 | V |
| Nhiệt độ hoạt động | TOP | - 20 | 70 | °C |
| Nhiệt độ lưu trữ | TST | - 30 | 80 | °C |
| Độ ẩm lưu trữ | HD | 20 | 90 | % RH |
4.Đặc điểm DC
| Điểm | Biểu tượng | Chưa lâu. | Nhập. | Max. | Đơn vị | Nhận xét |
| Điện áp cung ứng tương tự | VDD | 3 | 3.3 | 3.6 | V | - |
| Điện áp cao đầu vào | HIV | 0.7VDD | - | VDD | V | Các chân đầu vào số |
| Điện áp thấp đầu vào | VIL | GND | - | 0.3VDD | V | Các chân đầu vào số |
| Điện áp cao | VOH | VDD-0.4 | - | VDD | V | Các chân đầu ra số |
| Điện áp thấp | VOL | GND | - | VDD+0.4 | V | Các chân đầu ra số |
| Dòng rò rỉ I/O | ILI | -1 | - | 1 | uA | - |
5.Đặc điểm thời gian
Điện ON theo trình tự
6.Lưu lượng nguồn tắt
7. Đèn nền Charaasterics
| Điểm | Biểu tượng | MIN | TYP | MAX | UNIT | Điều kiện thử nghiệm |
| Điện áp cung cấp | Vf | 20.3 | 22.4 | 24.5 | V | Nếu=20mA |
| Dòng cung cấp | Nếu | - | 20 | 30 | mA | - |
| Độ sáng đối với LCM |
- | 150 | 200 | - | Cd/m2 | Nếu=20mA |
| Đồng nhất đối với LCM | - | 80 | - | - | % | Nếu=20mA |
| Thời gian sống | - | 20000 | - | - | HR | Nếu=20mA |
| Màu đèn nền | Màu trắng | |||||
8.Các biện pháp phòng ngừa khi sử dụng
(1)Phương pháp gắn
Bảng LCD của mô-đun SC LCD bao gồm hai tấm thủy tinh mỏng với phân cực
Và vì mô-đun được xây dựng để được cố định bằng cách sử dụng lỗ gắn
trong bảng mạch in.
Cần phải thận trọng khi xử lý các mô-đun LCD.
(2) Cẩn thận khi xử lý và làm sạch màn hình LCD
Khi làm sạch bề mặt màn hình, sử dụng vải mềm với dung môi
[được đề nghị dưới đây] và lau nhẹ
️Isopropyl alcohol
️Ethyl alcohol
Không lau bề mặt màn hình bằng vật liệu khô hoặc cứng có thể làm hỏng bộ phân cực
bề mặt.
Không sử dụng dung môi sau:
️Nước
️Các chất thơm
Không lau khu vực pad ITO với các vật liệu khô hoặc cứng mà sẽ làm hỏng các mẫu ITO
Không sử dụng dung môi sau đây trên miếng đệm hoặc ngăn ngừa nó bị ô nhiễm:
️Dòng chảy hàn
️Chlor (Cl), lưu huỳnh (S)
Nếu hàng hóa được gửi mà không được silicon phủ trên pad, mô hình ITO có thể bị hư hỏng
do sự ăn mòn theo thời gian.
Nếu ITO ăn mòn xảy ra do xử lý sai hoặc sử dụng một số vật liệu như clo (CI),
Sulfur (S) từ khách hàng, Trách nhiệm là của khách hàng.
(3) Cẩn thận với điện tích tĩnh
Mô-đun LCD sử dụng trình điều khiển C-MOS LSI, vì vậy chúng tôi khuyên bạn nên:
Kết nối bất kỳ thiết bị đầu vào không sử dụng để Vdd hoặc Vss, không nhập bất kỳ tín hiệu trước khi nguồn
và đất cơ thể của bạn, khu vực làm việc / lắp ráp, thiết bị lắp ráp để bảo vệ
điện tĩnh
(4)đóng gói
️Mô-đun sử dụng các yếu tố LCD và phải được coi như vậy.
️Tránh chấn động mạnh mẽ và ngã từ độ cao.
️Để ngăn chặn các mô-đun xuống cấp, không vận hành hoặc lưu trữ chúng tiếp xúc trực tiếp với
ánh nắng mặt trời hoặc nhiệt độ / độ ẩm cao
(5)Cảnh báo sử dụng
Nó là một điều kiện không thể thiếu để điều khiển LCD trong giới hạn điện áp được chỉ định kể từ khi
điện áp cao hơn so với giới hạn gây ra tuổi thọ LCD ngắn hơn.
️Một phản ứng điện hóa do dòng điện liên tục gây ra sự suy thoái không mong muốn của LCD, vì vậy
rằng việc sử dụng động cơ dòng điện liên tục nên được tránh.
️Thời gian phản ứng sẽ được cực kỳ chậm trễ ở nhiệt độ thấp hơn sau đó các hoạt động
nhiệt độ và mặt khác ở nhiệt độ cao hơn LCDs màu sắc tối như thế nào trong
Tuy nhiên, những hiện tượng đó không có nghĩa là trục trặc hoặc không hoạt động với LCD,
mà sẽ trở lại ở nhiệt độ hoạt động được chỉ định.
️Nếu khu vực hiển thị được đẩy mạnh trong quá trình hoạt động, một số phông chữ sẽ được hiển thị bất thường
nhưng nó trở lại trạng thái bình thường sau khi tắt một lần.
️Một chút sương mầm lắng đọng trên đầu là một nguyên nhân của phản ứng điện hóa học dẫn đến
Khung mở đầu cuối.
Sử dụng dưới nhiệt độ hoạt động tối đa, yêu cầu 50% Rh hoặc thấp hơn.
(6)lưu trữ
Trong trường hợp lưu trữ trong một thời gian dài, ví dụ, trong nhiều năm cho mục đích hoặc
sử dụng thay thế, các cách sau đây được khuyến cáo.
️Lưu trữ trong một túi polyethylene với lỗ kín để không khí trong lành bên ngoài vào trong nó.
Và không có chất khô.
️Đặt ở một nơi tối nơi không tiếp xúc trực tiếp với ánh sáng mặt trời hoặc ánh sáng
phạm vi nhiệt độ lưu trữ.
️Lưu trữ mà không chạm vào bề mặt phân cực bởi bất cứ điều gì khác.
[Được khuyến cáo lưu trữ chúng như chúng đã được chứa trong thùng chứa bên trong tại thời điểm giao hàng từ chúng tôi
(7) An toàn
️Nó được khuyến cáo để đập LCDs bị hư hỏng hoặc không cần thiết thành từng mảnh và rửa sạch chất lỏng
tinh thể bởi một trong hai dung môi như acetone và ethanol, nên được đốt cháy sau đó.
️Khi bất kỳ chất lỏng bị rò rỉ ra khỏi một tế bào thủy tinh bị hư hỏng tiếp xúc với bàn tay của bạn, xin vui lòng
rửa sạch nó tốt với xà phòng và nước
Thông tin về CH430WQ08-FPC-CMàn hình LCD TFT
| MODEL NO. |
CH430WQ08A-T |
| Loại module | 4.3"TFT + RTP |
| Chế độ hiển thị | TN / Transmissive / Thông thường màu trắng |
| Số điểm | 480*3 ((RGB) *272 |
| Hướng nhìn | 12 giờ. |
| Kích thước mô-đun | 105.5 ((W) * 67.2 ((H) * 4.1 ((T) mm |
| Khu vực hoạt động TFT | 95.04 ((W) * 53.856 ((H) mm |
| Giao diện | RGB |
| Đèn sáng | 300cd/m2 |
